Mercado mundial de materiales semiconductores en 2025: tamaño, crecimiento y tendencias clave

June 30, 2026

Conclusiones clave

Los ingresos mundiales por materiales para semiconductores alcanzaron los 73.200 millones de dólares en 2025, lo que supone un aumento del 6,8% interanual.
Los materiales de embalaje crecieron un 9,3%, un ritmo más rápido que los materiales para la fabricación de obleas, que crecieron un 5,4%.
Taiwán, China continental y Corea del Sur representaron en conjunto aproximadamente el 66,3% de los ingresos mundiales por materiales.
La inteligencia artificial, la computación de alto rendimiento, la tecnología HBM y el embalaje avanzado están aumentando la intensidad de los materiales y la complejidad de los procesos.
Esta tendencia aumenta las exigencias de precisión, fiabilidad, automatización y trazabilidad en los equipos de embalaje y ensayo.

El mercado mundial de materiales semiconductores alcanzó un nuevo récord de 73.200 millones de dólares en 2025, lo que representa un crecimiento interanual de 6,8%Según la suscripción a los datos del mercado de materiales de SEMI, tanto los materiales para la fabricación de obleas como los materiales de embalaje experimentaron un crecimiento a medida que los fabricantes aumentaron la inversión en procesos avanzados, computación de alto rendimiento y producción de memoria de gran ancho de banda.

La cifra principal es importante, pero la estructura del mercado proporciona una señal más útil para los fabricantes de equipos y las empresas de producción de semiconductores. Los materiales de embalaje crecieron mucho más rápido que los materiales para la fabricación de obleas, mientras que las principales regiones manufactureras de Asia continuaron representando la mayor parte del consumo mundial. Estos cambios apuntan a una mayor demanda de sustratos avanzados, interconexiones fiables, un control de procesos más riguroso y sistemas de embalaje y prueba más capaces.

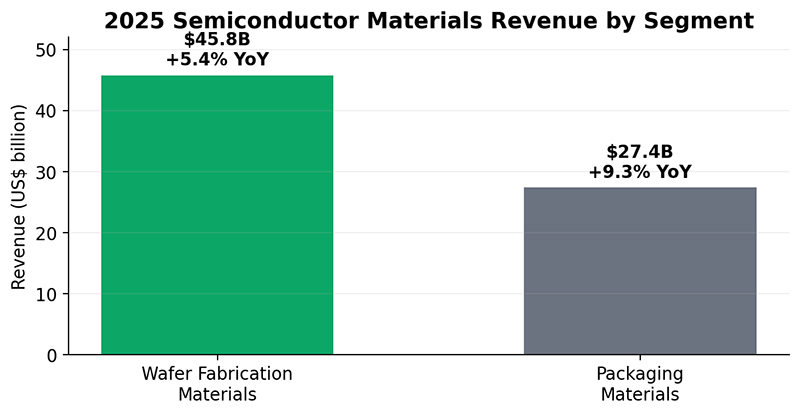

1. Panorama general del mercado de materiales semiconductores en 2025

Segmento de mercado	Ingresos de 2025	Crecimiento interanual	Participación del total
Materiales semiconductores totales	73.200 millones de dólares	6,80%	100%
Materiales para la fabricación de obleas	45.800 millones de dólares	5,40%	62,60%
Materiales de embalaje	27.400 millones de dólares	9,30%	37,40%

*Fuente: SEMI. Participación en los segmentos calculada por HYRNUS con base en los ingresos reportados para 2025.

2. La gama de materiales para la fabricación de obleas siguió expandiéndose.

Los ingresos por materiales para la fabricación de obleas aumentaron. 5,4% a 45.800 millones de dólares En 2025, SEMI informó de un fuerte crecimiento de dos dígitos en materiales relacionados con la litografía, incluidos fotomáscaras, fotorresistencias y materiales auxiliares, así como productos químicos húmedos.

El resultado refleja un aumento generalizado en la intensidad del proceso. Los nodos de fabricación avanzados requieren un control de litografía más preciso, pasos de limpieza y preparación de superficies más exigentes, y una gestión rigurosa de la pureza y la consistencia del material. A medida que aumenta el número y la complejidad de los pasos del proceso, el consumo de material puede incrementarse incluso cuando la producción de obleas no crece al mismo ritmo.

Para los fabricantes de semiconductores, esto significa que la selección de materiales y la capacidad de los equipos deben evaluarse conjuntamente. La estabilidad en el suministro de productos químicos, el control de la contaminación, la repetibilidad del proceso y la trazabilidad de los datos cobran mayor importancia a medida que se reducen los márgenes de variación del proceso.

3. Los materiales de embalaje superaron en rendimiento a los materiales para la fabricación de obleas.

Los ingresos por materiales de embalaje crecieron 9,3% a 27.400 millones de dólaresRepresentan aproximadamente el 37,4% del mercado total de materiales semiconductores. Los sustratos y los cables de conexión fueron los principales impulsores del crecimiento. La demanda de sustratos avanzados respaldó este aumento, mientras que el alza del precio del oro también incrementó los ingresos por la venta de cables de conexión.

El auge del empaquetado avanzado está incrementando la demanda de enrutamiento de alta densidad, interconexión de paso fino, gestión térmica e integración fiable de múltiples chips. Tecnologías como la integración 2.5D y 3D, las arquitecturas basadas en chiplets y HBM hacen mayor hincapié en los sustratos, los interconectores, las interfaces de unión, los materiales de encapsulado y las soluciones de disipación de calor.

A medida que las estructuras de empaque se vuelven más complejas, los equipos de producción deben mantener la precisión en un mayor número de variables. La colocación del chip, la energía de unión, la consistencia del bucle de alambre, el estado de la superficie, la calidad del moldeo y la cobertura de las pruebas pueden afectar el rendimiento y la confiabilidad del dispositivo final.

4. Panorama del mercado regional de materiales semiconductores

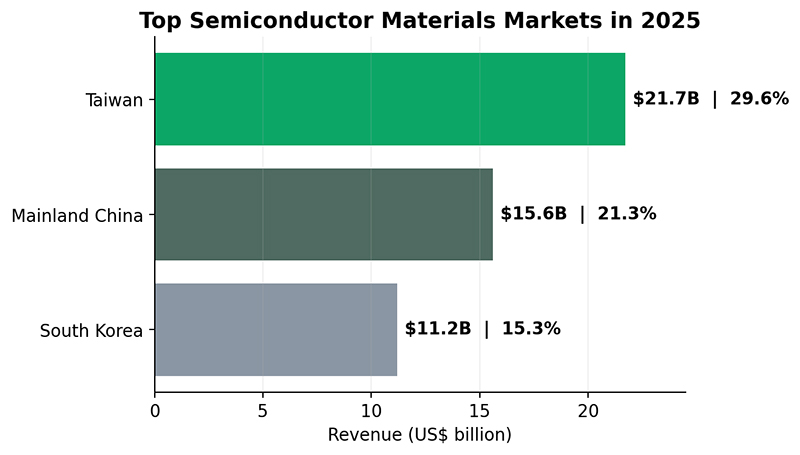

TTaiwán se mantuvo como el mayor mercado mundial de materiales semiconductores por decimosexto año consecutivo, generando ingresos por valor de 21.700 millones de dólares en 2025. China continental ocupó el segundo lugar con 15.600 millones de dólares, impulsada por un crecimiento de dos dígitos, seguida de Corea del Sur con 11.200 millones de dólares. Todas las principales regiones, excepto Europa, registraron un crecimiento interanual, con China continental y América del Norte a la cabeza de los mayores incrementos.

Región	Ingresos de 2025	Cuota global estimada
Taiwán	21.700 millones de dólares	29,60%
China continental	15.600 millones de dólares	21,30%
Corea del Sur	11.200 millones de dólares	15,30%
Los tres primeros puestos combinados	48.500 millones de dólares	66,30%

*Los porcentajes regionales fueron calculados por HYRNUS a partir de las cifras de ingresos globales y regionales reportadas por SEMI.

La concentración regional refleja la magnitud de las operaciones de fundición, memoria, empaquetado y pruebas en Asia. Al mismo tiempo, el crecimiento en China continental y Norteamérica sugiere que los proveedores de materiales y los fabricantes de equipos necesitarán estrategias flexibles de servicio, localización y soporte técnico en múltiples regiones de producción.

5. Factores clave que impulsan el crecimiento del mercado

1) IA, computación de alto rendimiento y HBM

Los aceleradores de IA y las plataformas de computación de alto rendimiento requieren lógica más avanzada, mayor ancho de banda de memoria y un empaquetado cada vez más sofisticado. La producción e integración de HBM añaden pasos al proceso e imponen requisitos estrictos en cuanto a apilamiento, interconexión, control térmico y pruebas. Esto impulsa la demanda tanto de materiales para la etapa inicial como de materiales relacionados con el empaquetado.

2) Embalaje avanzado y heterogéneo

A medida que la miniaturización de transistores convencionales se vuelve más difícil y costosa, el rendimiento del sistema depende cada vez más de la integración a nivel de encapsulado. Los chiplets, las estructuras 2.5D y 3D, el encapsulado fan-out y la unión híbrida generan nuevos requisitos en cuanto a precisión de alineación, calidad del sustrato, densidad de interconexión, preparación de la superficie y fiabilidad del encapsulado.

3) Aplicaciones de semiconductores para la industria automotriz y de potencia

La electrificación de vehículos, la conversión de energía, la automatización industrial y la gestión de energía en centros de datos siguen incrementando la demanda de dispositivos y módulos de potencia. Estas aplicaciones requieren materiales y procesos de encapsulado que soporten altas corrientes, ciclos de temperatura, esfuerzos mecánicos y una larga vida útil.

4) Localización de la cadena de suministro

Los programas de expansión de la capacidad regional y de seguridad de la cadena de suministro están incentivando a los fabricantes a buscar fuentes de materiales adicionales y a establecer capacidades de producción locales. Esto puede generar oportunidades para equipos que admitan diversos tipos de envases, recetas de proceso adaptables e interfaces estandarizadas de datos de producción.

6. Qué implica la tendencia de los materiales para los equipos de embalaje y ensayo.

El aumento en el consumo de materiales no es solo una tendencia de compra. Es una señal de que la producción de semiconductores se está volviendo más intensiva en procesos y que la fabricación posterior debe gestionar estructuras, materiales y requisitos de calidad más complejos.

Mayor precisión en la colocación de la matrizLos paquetes de múltiples chips y chipsets requieren una alineación visual precisa, una fuerza de colocación controlada y una repetibilidad estable en ventanas de proceso pequeñas.
Procesos de interconexión más exigentesLa unión de cables de paso fino, la unión de cables de aluminio gruesos, la unión de cintas y otros métodos de interconexión requieren un control preciso de la fuerza de unión, la energía ultrasónica, la temperatura y la geometría del bucle.
Control más estricto de superficies y contaminaciónLos procesos de tratamiento y limpieza de superficies mediante plasma adquieren mayor importancia cuando la adhesión, la calidad de la unión de los cables, la integridad del moldeo y la fiabilidad a largo plazo dependen del estado de la superficie.
Moldeo y manipulación de materiales mejoradosLas estructuras de embalaje avanzadas requieren un control constante del flujo de material, la presión, la temperatura y el curado, al tiempo que se minimizan los huecos, la deslaminación y los daños en el embalaje.
Mayor cobertura de inspección y pruebas.Los paquetes más complejos aumentan la necesidad de inspección visual, pruebas eléctricas, manipuladores de prueba, clasificación, trazabilidad e integración con los sistemas de datos de la fábrica.
Mayor automatización y flexibilidad en las recetasLos fabricantes necesitan cambios de producción más rápidos, recetas de proceso programables, recopilación de datos de producción y compatibilidad con sistemas MES u otros sistemas de automatización de fábrica.

7. Perspectivas del mercado

Es probable que el mercado de materiales semiconductores siga beneficiándose de la producción de nodos avanzados, la infraestructura de IA, la expansión de la capacidad de HBM y el desarrollo continuo de empaques avanzados. Sin embargo, las tasas de crecimiento pueden variar según la categoría del material, la región y el entorno de precios. Los ingresos por cables de conexión, por ejemplo, pueden verse afectados tanto por los precios de los metales como por el volumen de consumo real.

Para los fabricantes que planifican nuevas capacidades de envasado o ensayo, el enfoque más útil consiste en traducir las tendencias del mercado en requisitos de proceso. El formato del envase, la combinación de materiales, la precisión, el rendimiento, el rango de temperatura, el tiempo de ensayo, el nivel de automatización y los requisitos de interfaz con la fábrica deben evaluarse conjuntamente antes de seleccionar el equipo.

8. Conclusión

El mercado récord de materiales semiconductores, valorado en 73.200 millones de dólares en 2025, confirma que la complejidad de la fabricación está aumentando tanto en la producción de obleas como en el empaquetado. Los materiales de empaquetado crecieron más rápido que el mercado en general, lo que subraya la creciente importancia de los sustratos, las interconexiones y la integración a nivel de paquete.

Para los fabricantes de semiconductores, esta tendencia genera una clara necesidad de equipos que ofrezcan un control de procesos estable, alta precisión, automatización flexible y datos de calidad fiables. La estrategia de equipamiento más eficaz debe basarse en el encapsulado del dispositivo, el flujo del proceso, el objetivo de capacidad y las condiciones de la fábrica, en lugar de en las especificaciones de una sola máquina.

¿Necesita equipos que se adapten a su proceso de envasado o de pruebas?

HYRNUS proporciona equipos de embalaje y prueba de semiconductores y puede recomendar una configuración adecuada en función del tipo de encapsulado, la capacidad de producción, los requisitos del proceso y las necesidades de automatización de la fábrica.

Contáctanos

Preguntas frecuentes

¿Cuál fue el tamaño del mercado mundial de materiales semiconductores en 2025?

El mercado alcanzó unos ingresos de 73.200 millones de dólares, lo que supone un aumento del 6,8% en comparación con 2024.

¿Qué segmento de materiales semiconductores creció más rápido en 2025?

Los materiales de embalaje crecieron un 9,3%, en comparación con un crecimiento del 5,4% para los materiales de fabricación de obleas.

¿Por qué los materiales de embalaje avanzados están adquiriendo mayor importancia?

Los sistemas basados en IA, HBM y chiplets requieren interconexiones de mayor densidad, sustratos avanzados, una mejor gestión térmica y una integración de paquetes más compleja.

¿Cómo influyen las tendencias de los materiales en la selección de equipos para semiconductores?

Los materiales y las estructuras de embalaje más complejos aumentan los requisitos de precisión en la colocación, control de la unión, tratamiento de la superficie, consistencia del moldeo, inspección, cobertura de las pruebas y trazabilidad de los datos de producción.
