Proceso de fijación de chips mediante soldadura blanda para dispositivos de potencia

La unión de chips mediante soldadura blanda es un proceso de unión ampliamente establecido para el empaquetado de semiconductores de potencia. Crea una unión mecánica y una vía termoeléctrica entre un chip semiconductor y un marco de conexión, un sustrato de cobre, un sustrato cerámico o la placa base del módulo. Dado que la capa de unión del chip afecta directamente a la disipación de calor, la resistencia eléctrica, la tensión mecánica y la fiabilidad del encapsulado, es fundamental un control preciso del volumen de soldadura, la humectación, el grosor de la línea de unión, la inclinación del chip, la atmósfera y la refrigeración.

Esta guía de aplicación explica dónde se utiliza la soldadura blanda para la fijación de chips, cómo funciona el proceso, qué defectos requieren mayor atención y qué capacidades del equipo deben evaluarse antes de seleccionar una solución de producción.

1. ¿Qué es la fijación de chips mediante soldadura blanda?

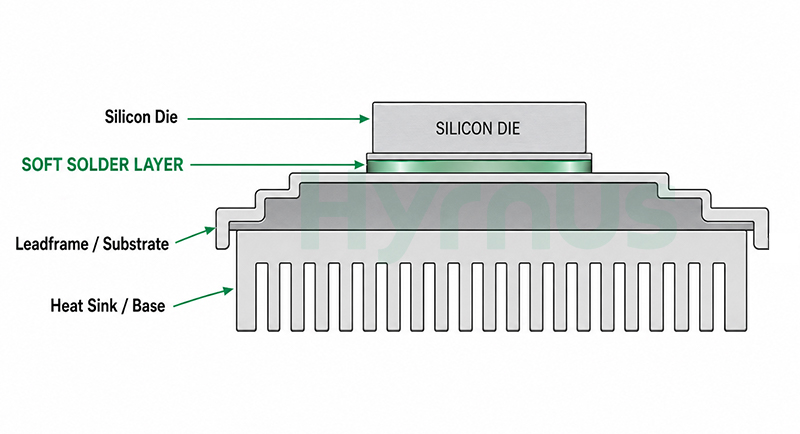

La soldadura blanda para la fijación de chips utiliza una aleación metálica de bajo punto de fusión, generalmente a base de estaño y combinada con elementos como plata, plomo, indio o bismuto, para formar una unión metalúrgica entre la parte posterior del chip y el soporte del encapsulado. En la terminología de soldadura, los metales de aporte con temperaturas de fusión inferiores a 450 °C se clasifican generalmente como soldaduras blandas.

El proceso se completa bajo una combinación controlada de temperatura, tiempo, fuerza de colocación y atmósfera. Una vez que la soldadura se funde y humedece ambas superficies, el conjunto se enfría para solidificar la unión. La capa resultante debe transferir calor y corriente, a la vez que soporta la tensión termomecánica causada por las diferencias en los coeficientes de dilatación térmica del chip, la soldadura y los materiales del soporte.

¿Por qué sigue siendo importante este proceso?

• Transferencia térmica eficaz desde el chip al marco de conexión, sustrato o placa base.
• Conexión eléctrica de baja resistencia para encapsulados en los que la parte posterior del chip forma parte del circuito de corriente.
• Capacidad de amortiguación de tensiones durante el ciclo térmico
• Un proceso maduro respaldado por materiales y equipos de producción consolidados.
• Costes competitivos de materiales y equipos para el embalaje de dispositivos de potencia de alto volumen.

2. ¿Dónde se utiliza la soldadura blanda para la fijación de chips?

La soldadura blanda para la fijación de chips se suele elegir para encapsulados de potencia que requieren una ruta térmica eficiente y una conexión posterior fiable. Las aplicaciones típicas incluyen:

• Dispositivos discretos de potencia, incluidos los encapsulados TO-220, TO-247, TO-252, DPAK y PDFN.
• MOSFET de potencia y diodos de potencia
• Puentes rectificadores y encapsulados de circuitos integrados de potencia seleccionados
• Módulos de potencia inteligentes y estructuras de módulos IGBT seleccionadas
• Electrónica de potencia utilizada en sistemas automotrices, fuentes de alimentación industriales, inversores fotovoltaicos, equipos de carga y gestión de energía en centros de datos.

La idoneidad de la soldadura blanda depende de la estructura del encapsulado, la temperatura de funcionamiento, los requisitos de ciclos de potencia, la normativa de cumplimiento, la metalización del sustrato y el coste objetivo. Para aplicaciones con temperaturas de unión excepcionalmente altas o requisitos exigentes de ciclos de potencia, puede ser necesario evaluar tecnologías alternativas de fijación de chips.

3. ¿Cómo funciona el proceso de fijación del chip mediante soldadura blanda?

La secuencia exacta varía según la forma de soldadura y el diseño del encapsulado, pero un proceso automatizado típico incluye las siguientes etapas.

Paso 1: Precalentamiento del marco principal o del sustrato

El marco de conexión o el sustrato ingresa a una pista calentada o estación de unión. El precalentamiento reduce el choque térmico, favorece la fusión de la soldadura y prepara el área de unión para una humectación estable. En algunos sistemas de soldadura blanda continua, la zona de proceso calentada puede operar en el rango de 300 a 400 °C; la temperatura de consigna y la temperatura de la interfaz deben ajustarse a la aleación de soldadura, la masa del encapsulado y el perfil térmico requerido.

Paso 2: Alimentación y formación de la soldadura

Se suministra una cantidad controlada de soldadura al punto de unión. Cuando se utiliza hilo o cinta de soldadura, el equipo corta o alimenta una longitud definida según el tamaño del troquel y el volumen de soldadura requerido. Posteriormente, una herramienta de conformado o un punzón puede extender la soldadura fundida dándole una forma repetible antes de la colocación del troquel.

Paso 3: Recogida, alineación y colocación de la matriz

Una pinza de vacío recoge el chip individual de la oblea o soporte. El sistema de visión identifica el chip y su posición objetivo, aplica la corrección de alineación y coloca el chip sobre la capa de soldadura fundida o preparada con una fuerza controlada.

Paso 4: Formación de enlaces y enfriamiento

La temperatura, el tiempo de permanencia y la fuerza de colocación se controlan para favorecer la humectación y la unión metalúrgica. A continuación, el conjunto se desplaza a través de una zona de enfriamiento controlada para que la soldadura se solidifique sin movimientos excesivos del chip, inclinación ni tensiones residuales.

Paso 5: Inspección y verificación del proceso

Según la línea de producción, la inspección puede incluir la verificación de la posición del troquel, la medición de su inclinación, la evaluación de la línea de unión, la inspección de la superficie y el análisis por rayos X para detectar porosidades. Los datos del proceso también pueden vincularse a la identificación del producto para garantizar la trazabilidad.

Opciones comunes de alimentación de soldadura

4. Controles críticos del proceso para una fijación fiable del chip

4.1 Control de vacíos

Los huecos son uno de los problemas de calidad más importantes en la capa de unión de un chip de soldadura, ya que interrumpen el flujo de calor y pueden crear puntos calientes localizados. Pueden deberse a gases atrapados, humectación incompleta, contaminación superficial, mala distribución del volumen de soldadura o residuos volátiles cuando se utilizan pastas o materiales que contienen fundente.

Las medidas prácticas para reducir las pérdidas de líquidos incluyen:

• Desarrollar un perfil térmico estable con calentamiento controlado, temperatura máxima, tiempo de permanencia y enfriamiento.
• Mantener una metalización limpia y compatible de la parte posterior del chip y del soporte.
• Utilizando un volumen de soldadura controlado y una geometría de conformado repetible.
• Reducción de la oxidación mediante nitrógeno u otra atmósfera de proceso con bajo contenido de oxígeno que cumpla con los requisitos.
• Aplicar el reflujo asistido por vacío cuando el paquete y el flujo del proceso requieren una eliminación adicional de gases.
• Usando tratamiento de superficie con plasma donde se ha validado para mejorar la limpieza y la humectación antes de soldar.

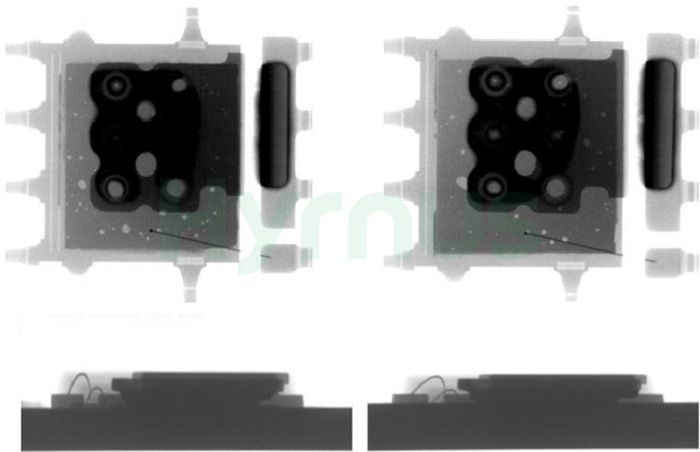

• Verificar la distribución de poros mediante inspección por rayos X en lugar de basarse únicamente en el porcentaje total de poros.

4.2 Control de la humectación y la oxidación

Se requiere una buena humectación para formar una interfaz metalúrgica continua. La soldadura oxidada, la metalización del chip o las superficies del marco de conexión pueden provocar falta de humectación, cobertura incompleta y una fuerza de unión inestable. Las pistas calefactadas cerradas, el flujo controlado de nitrógeno, la monitorización del bajo nivel de oxígeno y la preparación de la superficie validada ayudan a reducir los defectos relacionados con la oxidación. Se puede utilizar gas de formación en procesos cualificados, pero la composición del gas y los controles de seguridad deben cumplir con los requisitos del equipo y de la fábrica.

4.3 Espesor de la línea de unión e inclinación de la matriz

El grosor de la línea de unión influye en la resistencia térmica, la distribución de tensiones y la fiabilidad mecánica. Una variación excesiva también puede provocar la inclinación del chip, lo que afecta a la posterior unión de cables y a la geometría del encapsulado. Un volumen de soldadura repetible, una formación controlada, una fuerza de colocación precisa, el estado de la pinza y una refrigeración estable son factores importantes para mantener una unión uniforme.

4.4 Temperatura, fuerza y ​​tiempo

La ventana de proceso debe desarrollarse para la aleación específica, el tamaño del molde, la masa del paquete y el acabado superficial. Los siguientes valores son útiles como referencia inicial de la capacidad del equipo, en lugar de configuraciones de producción universales:

5. Defectos comunes y sus posibles causas de proceso

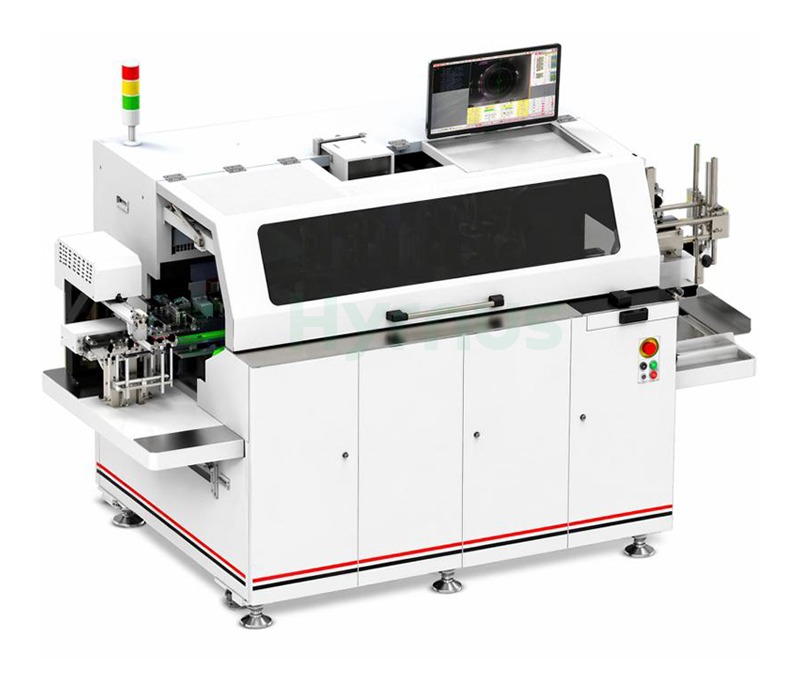

6. ¿Qué capacidades debe ofrecer una máquina de soldadura blanda para la fijación de chips?

Un sistema de producción completo debe coordinar la manipulación de los chips, el suministro de soldadura, el procesamiento térmico, el control de la atmósfera y la inspección. Los subsistemas clave suelen incluir:

• Sistema de carga de obleas, expulsión de chips y recogida por vacío.
• Alineación visual para el reconocimiento de la posición del chip y del conector.
• Alimentación programable de soldadura para procesos basados ​​en alambre, cinta, preforma o pasta.
• Pista calefactada o plataforma de unión con control de temperatura repetible.
• Control de la fuerza de colocación y opciones adecuadas de pinza o cabezal de unión.
• Cámara de proceso cerrada con bajo contenido de oxígeno y monitorización del flujo de gas y oxígeno.
• Manipulación de marcos de conexión o sustratos con indexación estable
• Gestión de recetas de procesos, registro de alarmas, interfaces de inspección y soporte para la trazabilidad.

Lista de verificación para la selección de equipos

Conclusión

La soldadura blanda de chips sigue siendo un proceso importante para el encapsulado de semiconductores de potencia, ya que combina un rendimiento térmico y eléctrico eficaz con una base de producción consolidada. Los resultados fiables dependen no solo de la aleación de soldadura, sino también del estado de la superficie, el control del volumen de soldadura, la atmósfera, el perfil térmico, la fuerza de colocación, la alineación del chip y la refrigeración controlada.

Al evaluar un sistema de producción, el equipo debe ser compatible con el formato del paquete, el rango de chips y obleas, el tipo de soldadura, el objetivo de producción, el plan de inspección y los requisitos de integración en fábrica. La capacidad del proceso debe verificarse mediante pruebas de aplicación, en lugar de basarse únicamente en las especificaciones principales.
