Unión de cables para dispositivos ópticos

Unión de cables para dispositivos ópticos

July 03, 2026
Descripción general
Los dispositivos ópticos, incluidos los diodos láser (LD), los fotodiodos (PD), los VCSEL, los transceptores ópticos y los componentes LiDAR, requieren interconexiones eléctricas altamente confiables para garantizar un rendimiento óptico estable y una confiabilidad a largo plazo. Entre las tecnologías de interconexión disponibles, unión de cables Sigue siendo una de las soluciones más adoptadas debido a su excelente precisión de unión, baja resistencia de contacto y compatibilidad con la fabricación en grandes volúmenes.
En comparación con el encapsulado convencional de circuitos integrados, el encapsulado de dispositivos ópticos exige mayor precisión en la unión, control de tensiones, gestión térmica e integridad de la señal. Un proceso de unión de cables bien controlado no solo mejora el rendimiento eléctrico, sino que también ayuda a mantener la eficiencia del acoplamiento óptico y prolonga la vida útil del dispositivo.
Esta guía explica el proceso completo de unión de cables para dispositivos ópticos, el equipo recomendado y las aplicaciones típicas en comunicaciones ópticas, módulos VCSEL, diodos láser, fotodiodos y sistemas LiDAR.

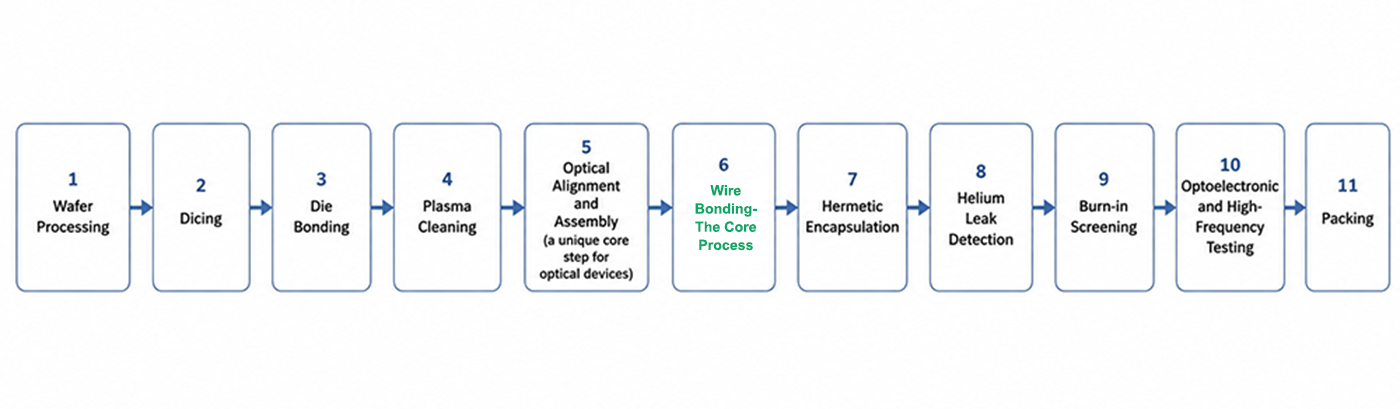

Proceso de unión de cables para dispositivos ópticos
La unión de cables es uno de los pasos más críticos en el empaquetado de dispositivos ópticos, ya que afecta directamente al rendimiento eléctrico, la integridad de la señal y la fiabilidad a largo plazo.

Optical device wire bonding process
1. Procesamiento de obleas
Los chips ópticos se fabrican sobre obleas semiconductoras antes de ser separados en chips individuales.

2. Cortar en dados
Separación de las virutas individuales mediante corte láser sigiloso o aserrado con hoja fina para minimizar los daños en los bordes y las facetas.

3. Unión de chips
Fijación del chip a un sustrato o disipador de calor, normalmente mediante soldadura eutéctica AuSn para láseres de alta potencia, con una precisión de posicionamiento de ±1-3 µm.

4. Limpieza con plasma
Activación superficial de las almohadillas de unión para eliminar óxidos y residuos orgánicos antes de la unión.

5. Alineación y ensamblaje óptico (un paso fundamental y único para los dispositivos ópticos)
Alineación activa o pasiva de fibras/lentes para maximizar la eficiencia de acoplamiento (precisión nanométrica); esta característica es exclusiva de los paquetes ópticos.

6. Unión de cables: el proceso fundamental

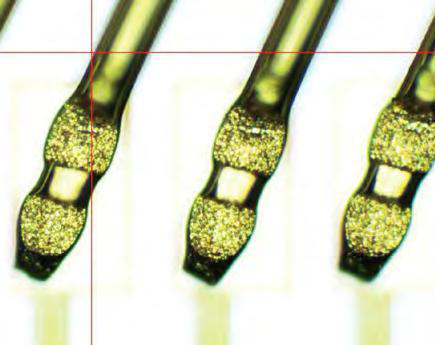

Métodos de unión Para diodos láser, VCSEL y fotodiodos de alta velocidad, la unión por cuña es mucho más recomendable que la unión por bola, ya que proporciona una menor inductancia parásita, perfiles de bucle más planos y una menor tensión mecánica en las facetas ópticas frágiles, algo esencial para señales de alta frecuencia y cavidades TO-can estrechas.
Materiales de alambre El alambre de oro (pureza ≥ 99,99 %) es el estándar de la industria, ya que ofrece una excelente resistencia a la oxidación, una adhesión uniforme y un amplio rango de procesos. El alambre de cobre es menos costoso y tiene una conductividad térmica un 26 % mayor (401 W/m·K), lo que facilita la disipación del calor, pero requiere un gas formador (N₂/H₂) para prevenir la oxidación y exige un control de proceso más estricto. El alambre de cobre recubierto de paladio ofrece un equilibrio óptimo entre costo y resistencia a la corrosión.
Parámetros críticos de unión La interacción entre la potencia ultrasónica, la fuerza de unión y el tiempo determina la calidad de la unión. Una potencia o fuerza insuficientes dan lugar a uniones débiles; valores excesivos provocan la formación de cráteres en las almohadillas o daños en el chip. Los rangos típicos para hilo de oro de 20 a 50 µm sobre almohadillas de Au/Al son una potencia de 60 a 120 mW, una fuerza de 20 a 50 gf y un tiempo de 10 a 30 ms, pero deben optimizarse para cada dispositivo.
Control de perfil de bucle y barrido : La altura del bucle debe minimizarse para reducir la inductancia y evitar cortocircuitos con la tapa, pero a la vez proporcionar espacio libre. La geometría del bucle (estándar, inverso, bucle bajo) se selecciona según el diseño de la almohadilla. Durante el encapsulado, el barrido del cable (desplazamiento lateral) debe ser <5 % de la longitud para evitar cortocircuitos. Las máquinas de unión avanzadas ofrecen secuencias de bucles multi-giro programables.
Seguro de calidad La inspección óptica automatizada (AOI) en línea verifica la forma de la puntada y la geometría del bucle. Las pruebas de tracción de alambre miden la fuerza de rotura (según MIL-STD-883 o GR-468). Las pruebas de cizallamiento de la puntada evalúan la resistencia de la interfaz. El monitoreo ultrasónico in situ proporciona información en tiempo real, lo que permite el rechazo inmediato de las uniones defectuosas.

wedge bonding process
7. Encapsulado hermético
Sellado del envase (costura paralela para latas TO, soldadura láser para envases tipo mariposa/caja) bajo gas inerte.

8. Detección de fugas de helio
Verifica la hermeticidad del embalaje, un parámetro de cualificación obligatorio para los dispositivos láser.

9. Prueba de rodaje
Prueba de funcionamiento a alta temperatura y con alimentación eléctrica para eliminar fallos prematuros.

10. Pruebas optoelectrónicas y de alta frecuencia
Las pruebas incluyen potencia óptica, corriente umbral, longitud de onda, responsividad y parámetros S.

11. Embalaje
Embalaje final para el envío.



¿Por qué es fundamental la unión de cables en el encapsulado de dispositivos ópticos?
Alta precisión de unión para chips ópticos en miniatura
Las almohadillas de conexión de los chips ópticos son extremadamente pequeñas: las almohadillas VCSEL pueden medir tan solo 95 µm × 157 µm, con diámetros de hilo de apenas 20-25 µm. La unión por hilo logra una precisión de posicionamiento a nivel micrométrico, cumpliendo con los estrictos requisitos de posicionamiento de los chips ópticos. Los chips optoelectrónicos son muy sensibles a la tensión de unión; por lo tanto, la unión mediante bolas de oro o la unión mediante cuñas de precisión se utilizan casi universalmente.

Rendimiento eléctrico estable y baja resistencia de contacto.
La unión por hilo crea un enlace metalúrgico mediante deformación plástica en la interfaz, impulsada por energía y fuerza ultrasónicas. Este enlace sólido produce una resistencia de contacto extremadamente baja, lo que garantiza una transmisión de alta fidelidad de señales de alta frecuencia. Para los dispositivos de comunicación óptica, una baja inductancia parásita es especialmente importante.

Admite diversos materiales de alambre para una adaptación flexible.
La tecnología de unión de cables admite cables de oro, cobre y aluminio:
  • Hilo de oro Excelente estabilidad química y resistencia a la oxidación; el material preferido para el encapsulado de dispositivos ópticos. La unión mediante hilo de oro ofrece un rendimiento excepcional en VCSEL y otros dispositivos de alta gama, superando las especificaciones del cliente. Se requiere una pureza de oro del 99,99 % o superior.

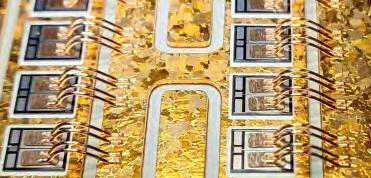

  • Alambre de cobre – Conductividad térmica de 401 W/(m·K), un 26 % superior a la del oro, lo que proporciona una mejor disipación del calor; su coste es solo del 10-30 % del del hilo de oro. Sin embargo, el cobre es propenso a la oxidación, con un margen de procesamiento más estrecho. La oxidación puede mitigarse mediante la introducción de nitrógeno/hidrógeno como gas formador durante la unión.
  • Alambre de cobre recubierto de paladio – Combina la ventaja de coste del cobre con la resistencia a la oxidación del oro, lo que le está granjeando cada vez más atención en el encapsulado optoelectrónico.



Adecuado para la fabricación en grandes volúmenes.
La unión de cables se beneficia de equipos automatizados avanzados y procesos establecidos. Las tasas de defectos de unión pueden ser inferiores a 25 ppm, y la distancia entre almohadillas de unión puede ser de tan solo 20 µm, lo que satisface las exigencias de la producción en masa de dispositivos ópticos. Para dispositivos multicanal, como los conjuntos VCSEL, se admite la unión paralela de múltiples cables.

copper wire bonding process



Equipo recomendado
EquipoObjetivoEspecificaciones clave
Soldadora automática de cablesInterconexión eléctrica de precisiónNanometro-posicionamiento nivelado, soporta confinadooperación de cavidad, cuña-modo de enlace
Unión de matriz eutécticaAlto-colocación precisa de chipsTolerancia de posicionamiento ±1-3 µm
Limpiador de plasmaActivación superficial de las almohadillas de uniónElimina óxidos y residuos orgánicos.
Sistema de inspección óptica automática (AOI)Inspección de calidad de bonosInspecciona la forma de la puntada y el perfil del bucle del alambre.
Probador de cizallamiento de bolas/cablesverificación de la resistencia de la uniónEvalúa la fiabilidad de la unión









Aplicaciones típicas
  • transceptores ópticos – Conexión de cables multicanal de alta densidad en la integración COB (chip-on-board) para módulos de alta velocidad.
  • diodos láser – Dispositivos de comunicación óptica de alta potencia y largo alcance en encapsulados tipo mariposa, que requieren múltiples conexiones de cables para señal, control de temperatura y alimentación eléctrica.
  • Fotodiodos – Encapsulados TO-can con interconexiones de unión por cuña
  • Módulos VCSEL – Aplicaciones LiDAR y de detección 3D que requieren alineación de lentes y unión de cables paralelos multicanal; la unión de cables de oro es la interconexión preferida para los contactos superiores de VCSEL.
  • Componentes LiDAR – Conexión de cables eléctricos para dispositivos complejos como matrices ópticas de fase (OPA) de 128 canales.
  • Sensores y detectores infrarrojos – Exigir una alta consistencia en la fuerza de unión.







Cómo elegir una máquina de soldadura de alambre para dispositivos ópticos



DispositivoMáquina recomendadaArtículo
VCSELSoldadora automática de alambre en cuñaHY-WB900
Diodo láserSoldadora de cuñas de precisiónHY-WBH790
FotodiodoSoldadora de alambre de bola/cuñaHY-LS3000
Transceptor ópticoSoldadora automática de alta velocidadHY-WB700P
Módulo LiDARSoldadora de alambre multicanalHY-HW3850





¿Por qué elegir Hyrnus?

  • Más de 17 años de experiencia
  • Soluciones personalizadas
  • Soporte técnico global
  • Más de 50 ingenieros técnicos y de I+D
  • Más de 40 países y regiones atendidos
  • Más de 200 proyectos entregados






¿Busca una solución integral para el embalaje de dispositivos ópticos?

 El encapsulado mediante unión de cables para dispositivos ópticos implica múltiples procesos clave: fijación precisa de chips, alineación óptica, unión por cuña y sellado hermético. Cada proceso requiere equipos especializados y experiencia en el sector. El equipo de Hyrnus se dedica a proporcionar soluciones integrales para la industria optoelectrónica, abarcando la selección de equipos, la optimización de procesos y el soporte a la producción.

Contacta con nuestro equipo de ingeniería.







 Preguntas frecuentes

¿Por qué se utiliza la unión de cables en el encapsulado de dispositivos ópticos?
La unión de hilos proporciona interconexiones eléctricas fiables y de baja resistencia, con las ventajas añadidas de procesos consolidados, equipos altamente automatizados y su idoneidad para la producción en grandes volúmenes. En el caso de dispositivos sensibles a la temperatura, como los VCSEL, la unión de hilos puede realizarse a bajas temperaturas sin degradar las características optoelectrónicas.
¿Se puede utilizar alambre de cobre para la unión de cables en dispositivos ópticos?
Sí. El alambre de cobre ofrece un menor costo y una mejor conductividad térmica, pero es propenso a la oxidación y tiene un margen de procesamiento más estrecho. En el encapsulado de dispositivos ópticos, el alambre de oro sigue siendo la opción más confiable. La elección del material del alambre debe evaluarse en función del diseño del encapsulado, los requisitos del proceso y los objetivos de confiabilidad.
¿En qué se diferencia la unión de cables para dispositivos ópticos de la unión de cables para circuitos integrados estándar?
Las principales diferencias incluyen:
(1) Los dispositivos ópticos utilizan casi exclusivamente la unión por cuña en lugar de la unión por bola para reducir la inductancia parásita;
(2) La tensión de unión debe controlarse más estrictamente para evitar daños en las facetas ópticas;
(3) Se requiere una unión a baja temperatura para proteger los materiales semiconductores;
(4) La altura del lazo debe controlarse estrictamente para evitar el contacto con la tapa o la carcasa.
¿Cómo se puede garantizar la fiabilidad de las uniones de cables?
La fiabilidad debe controlarse mediante:
(1) Optimización de los parámetros del proceso: potencia ultrasónica, fuerza de unión y tiempo de unión;
(2) Mantener limpias y bien metalizadas las superficies de las almohadillas de unión;
(3) Control estricto de la altura y la forma del bucle para evitar cortocircuitos o contacto con el paquete;
(4) Verificación mediante pruebas de cizallamiento de bola/tracción de alambre y pruebas de envejecimiento acelerado. Los estudios muestran que la altura, el diámetro y la curvatura del alambre de unión afectan significativamente la tensión de unión.
