¿Qué es el enlace de chips? El primer paso crítico en el empaquetado de circuitos integrados.

¿Qué es el enlace de chips? El primer paso crítico en el empaquetado de circuitos integrados.

June 10, 2026
David Chen - Consultor Técnico | Soluciones de Empaquetado de Semiconductores
Más de 12 años de experiencia en unión de chips, unión de cables, moldeo y automatización de empaquetado de circuitos integrados. Centrado en ayudar a los fabricantes a mejorar el rendimiento del empaquetado y la eficiencia de la producción.
David Chen - Consultor Técnico | Soluciones de Empaquetado de Semiconductores
Unión de chipsEl montaje de chips, también conocido como fijación de chips o unión de chips, es el primer proceso, el más fundamental y el más crítico en el empaquetado de semiconductores. En pocas palabras, es el proceso de montar un chip semiconductor de forma precisa, firme y estable sobre un marco de conexión, sustrato, base de encapsulado o soporte a nivel de oblea.
Se puede describir de la siguiente manera: Así como una casa necesita una base sólida, el encapsulado de circuitos integrados requiere una unión de chips fiable. Cualquier defecto en la unión de chips afectará directamente a la conexión de cables, el moldeo, las pruebas y la fiabilidad a largo plazo.

die bond process



La posición de la unión de chips en el empaquetado de semiconductores



Flujo estándar de empaquetado de semiconductores en la etapa final: Rectificado de obleas → Corte de obleas → Unión de chips → Unión de cables → Moldeo → Recorte y conformado → Recubrimiento → Pruebas → Encintado
Evidentemente, la unión de los chips es el primer paso después de que el chip entre en el proceso de empaquetado.




Tres funciones principales de la unión de chips



1. Fijación mecánica
El chip está firmemente fijado para evitar desplazamientos, deformaciones, desprendimientos o grietas durante el proceso de unión de cables, curado, moldeo y ciclos térmicos.

2. Trayectoria de disipación térmica
El chip genera calor durante su funcionamiento, y la capa de fijación del chip actúa como el principal canal de disipación de calor. Una mala disipación del calor provoca sobrecalentamiento, una vida útil reducida y fallos repentinos. Los dispositivos de alta potencia, los IGBT y los chips para automoción tienen requisitos extremadamente altos en cuanto a conductividad térmica.

3. Conexión eléctrica
Los adhesivos conductores, las aleaciones eutécticas y las soldaduras proporcionan conducción eléctrica o conexión a tierra, lo que mejora la estabilidad del circuito y reduce las interferencias de ruido.




Cuatro tecnologías principales de unión de chips (comparación completa)



TecnologíaPrincipio fundamentalVentajasLimitacionesAplicaciones típicas
Unión con pasta epoxi/plataUnión adhesiva conductora/aislanteBajo costo, proceso sencillo, amplia compatibilidadConductividad térmica moderada, curado lento.LEDs, transistores, circuitos integrados estándar, electrónica de consumo
Unión de matrices eutécticasFusión y unión de aleaciones de AuSnConductividad térmica ultra alta, alta fiabilidad, resistencia a altas temperaturas.Alto costo del equipo, proceso estrictoAutomoción, circuitos integrados de potencia, diodos láser, dispositivos de radiofrecuencia
Unión de chips mediante soldaduraUnión de láminas/pastas de soldadura de alta temperaturaAlta resistencia, resistente a las vibraciones, duradero.Proceso complejo, ventana de temperatura estrechaIGBT, módulos de alta potencia, dispositivos de alto voltaje
Unión por prensado en caliente al vacíoIntegración de vacío, calor y presiónSin poros, alta uniformidad, alta precisiónAlto costo, menor rendimientoMEMS, dispositivos ópticos, sensores de alta precisión



eutectic bonding process





Indicadores clave de calidad de la unión de chips



1. Precisión de posicionamiento
La desalineación de los chips provoca fallos en la conexión de los cables.

2. Resistencia de la unión (Fuerza de corte)
Una resistencia insuficiente provoca el desprendimiento tras los ciclos térmicos.

3. Tasa de vacío
Mayor cantidad de huecos = peor disipación del calor = mayor riesgo de fallos en los dispositivos de potencia.

4. Uniformidad del espesor de la línea de unión (BLT)
Afecta a la planitud de la viruta, la forma del bucle del alambre y la calidad del moldeo.

5. No inclinar, deformar ni astillar.
La inclinación del chip provoca directamente la rotura de los cables y el agrietamiento del encapsulado.

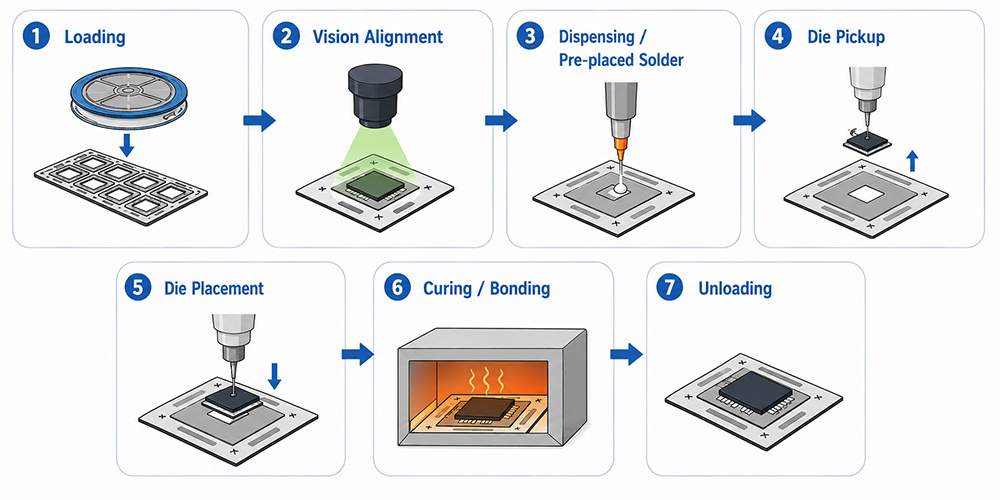

Proceso de unión de chips totalmente automático



Paso 1: Cargando
Carga de anillos de oblea/cinta azul; alimentación automática de sustrato o marco de conexión.

Paso 2: Alineación de la visión
El sistema de visión de alta precisión localiza las marcas del chip y del sustrato para una alineación a nivel micrométrico.

Paso 3: Dispensación / Soldadura precolocada
Dosificación automática de pasta de plata, epoxi conductor, soldadura o preformas de AuSn.

Paso 4: Recogida del dado
La aguja levanta la matriz → la boquilla de vacío la recoge suavemente → evita que se astille.

Paso 5: Colocación de la matriz
La plataforma de movimiento de alta precisión coloca la matriz con exactitud y presión controlada.

Paso 6: Curado / Adhesión
  • Epoxi: curado térmico
  • Eutéctico: fusión y solidificación a alta temperatura
  • Soldadura: unión por reflujo



Paso 7: Descarga
Se pasa al siguiente proceso: unión de cables.
die attach process




Factores clave que afectan la calidad de la unión de chips



1. Calidad del adhesivo/soldadura
La viscosidad, la pureza, la vida útil y la proporción de mezcla afectan directamente a la fuerza de adhesión.

2. Volumen de dispensación
Un volumen insuficiente provoca una adhesión débil; un volumen excesivo causa desbordamiento y contaminación de la almohadilla.

3. Precisión del equipo
Precisión de la visión, repetibilidad de la plataforma, control de la boquilla y estabilidad de la presión.

4. Perfil de temperatura
El calentamiento rápido provoca una alta formación de huecos; una temperatura insuficiente conlleva un curado incompleto; una temperatura excesiva daña el troquel.

5. Limpieza ambiental
La contaminación por polvo, humedad y aceite provoca una mala adherencia, huecos y baja fiabilidad.




Defectos graves causados ​​por una mala unión de los chips



  • Cambio de matriz → Fallo en la unión de los cables
  • Baja fuerza de unión → desprendimiento del chip tras choque térmico
  • Alta tasa de vacío → sobrecalentamiento y avería en dispositivos eléctricos
  • Exceso de adhesivo → contaminación de las almohadillas → uniones débiles y rotura de cables
  • Desconchado de la matriz → desguace directo y bajo rendimiento



Como suelen decir los profesionales del sector: una unión estable de los chips garantiza un embalaje estable; una mala unión de los chips arruina todo el proceso.



La unión de chips es el paso más básico, crítico y sensible a errores en el empaquetado de circuitos integrados. Determina la estabilidad mecánica, el rendimiento térmico, la fiabilidad y el rendimiento final. Ya sea para electrónica de consumo, chips para automóviles, dispositivos de potencia, módulos de comunicación óptica o sensores MEMS, máquinas de unión de matrices de alta precisión Son equipos esenciales para laboratorios, líneas piloto y producción en masa.
