¿Qué es un manipulador de circuitos integrados? Explicación del proceso de prueba, manipulación y clasificación de circuitos integrados.

June 24, 2026

Más de 12 años de experiencia en unión de chips, unión de cables, moldeo y automatización de empaquetado de circuitos integrados. Centrado en ayudar a los fabricantes a mejorar el rendimiento del empaquetado y la eficiencia de la producción.

David Chen - Consultor Técnico | Soluciones de Empaquetado de Semiconductores

Pruebas y clasificación de circuitos integrados son algunas de las etapas finales y más críticas del control de calidad en la fabricación de semiconductores. Incluso cuando el diseño del chip, la fabricación de la oblea, el ensamblaje y el empaquetado se completan con éxito, cada dispositivo debe someterse a una verificación eléctrica antes de su envío o integración en un sistema electrónico.

Una celda de prueba completa hace más que simplemente medir parámetros eléctricos. También carga, transporta, posiciona, controla las condiciones de temperatura y clasifica los dispositivos según los resultados de la prueba.

Tabla de contenido

Las funciones de prueba, manipulación y clasificación
Cómo funciona una celda de prueba de circuitos integrados típica
Las diferencias entre la clasificación de obleas y la prueba final
El proceso operativo completo
Elementos de prueba comunes
Los principales tipos de manejadores de pruebas.

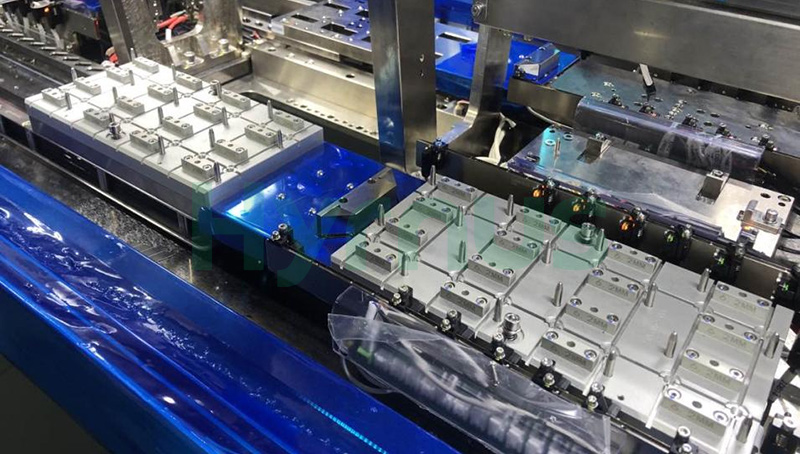

¿Qué es un manipulador de pruebas de circuitos integrados?

Un manipulador de circuitos integrados es un sistema automatizado que transporta dispositivos semiconductores empaquetados desde y hacia una estación de prueba. Presenta cada dispositivo a un zócalo o contactor de prueba, mantiene la orientación y las condiciones de prueba requeridas, recibe el resultado de la prueba del analizador y, a continuación, clasifica el dispositivo en la categoría de salida correcta.

Normalmente, el operario no genera por sí mismo las señales de prueba eléctricas. El estímulo y la medición eléctrica los realiza un equipo de prueba automatizado (ATE), mientras que el operario se encarga del movimiento físico del dispositivo, el posicionamiento preciso, el acondicionamiento de la temperatura y la clasificación según los resultados.

Pruebas, manipulación y clasificación: ¿Cuál es la diferencia?

Término	Función principal	Tareas típicas
Pruebas	Verifica el rendimiento eléctrico y funcional del dispositivo.	Aplica señales eléctricas, mide parámetros, ejecuta patrones funcionales y determina los resultados de aprobación/rechazo.
Manejo	Traslada y posiciona los dispositivos durante todo el proceso de prueba.	Carga, detección de orientación, transferencia, acondicionamiento de temperatura, inserción del enchufe, control de contacto y descarga.
Clasificación	Clasifica los dispositivos según los resultados de las pruebas.	Separación entre aprobados y suspensos, calificación del rendimiento, agrupamiento paramétrico y categorías de salida definidas por el cliente.

¿Por qué son importantes las pruebas y la manipulación de los circuitos integrados?

1. Garantizar la fiabilidad del producto

Las pruebas eléctricas permiten identificar circuitos abiertos, cortocircuitos, fugas excesivas, corrientes anormales, errores de sincronización y fallos funcionales antes de que los dispositivos se envíen a los clientes.

2. Apoyo a la evaluación del desempeño

Los dispositivos de un mismo lote de producción pueden diferir en velocidad, rango de voltaje, consumo de energía u otros parámetros. La clasificación permite asignar los productos que cumplen con los requisitos a los grados de rendimiento y aplicaciones adecuados.

3. Mejorar el rendimiento de la fabricación y el control de costes.

Las pruebas a nivel de oblea pueden evitar que los chips defectuosos lleguen a etapas de empaquetado innecesarias. Las pruebas finales identifican defectos o desviaciones de rendimiento después del empaquetado y ayudan a evitar que productos poco fiables lleguen al mercado.

4. Cumplir con los requisitos de calidad específicos de la aplicación.

Las aplicaciones en los sectores automotriz, industrial, médico, de comunicaciones y aeroespacial suelen requerir límites de prueba más estrictos, una mayor cobertura de temperatura y una trazabilidad completa de los datos.

5. Proporcionar retroalimentación para la mejora del proceso.

Los datos de las pruebas pueden revelar tendencias anómalas y ayudar a los ingenieros a optimizar la fabricación de obleas, la fijación de chips, la unión de cables, el moldeo y otros procesos de ensamblaje.

¿Cómo funciona una celda de prueba de circuitos integrados?

Una celda de prueba típica para dispositivos empaquetados consta de cuatro elementos estrechamente conectados:

Equipos de prueba automatizados (ATE)Genera estímulos eléctricos, mide las respuestas del dispositivo y ejecuta el programa de prueba.
Controlador de pruebas: Carga, transfiere, orienta, controla la temperatura y clasifica los dispositivos.
Toma de prueba o contactor: Proporciona la interfaz eléctrica entre el dispositivo empaquetado y la placa de carga o el sistema de prueba.
Software de control y datosCoordina los equipos, registra los resultados, gestiona las definiciones de los contenedores y facilita la trazabilidad.

Para las pruebas a nivel de oblea, un palpador de obleas mueve la oblea y alinea cada chip con una tarjeta de sonda. Para los dispositivos encapsulados, el operario coloca cada dispositivo en un zócalo o contactor conectado al sistema ATE.

Clasificación de obleas frente a prueba final

Artículo	Clasificación de obleas	Prueba final
Objeto de prueba	Troqueles individuales antes de su separación y empaquetado.	Circuitos integrados encapsulados o dispositivos semiconductores discretos
Equipo principal de manipulación	Sistema de sondeo/clasificación de obleas	Manipulador de prueba de circuitos integrados
Interfaz eléctrica	Tarjeta de sonda que contacta con las almohadillas o protuberancias del chip.	Pruebe el conector o contactor haciendo contacto con los cables, bolas o almohadillas del paquete.
Propósito principal	Identificar chips que funcionan correctamente y crear un mapa de obleas antes del empaquetado.	Verificar el rendimiento eléctrico después del embalaje y clasificar los dispositivos terminados.
Salida típica	Mapa de la oblea y datos de prueba a nivel de chip	Contenedores de aprobado/reprobado, grados de rendimiento y salida empaquetada en bandejas, tubos o cinta.

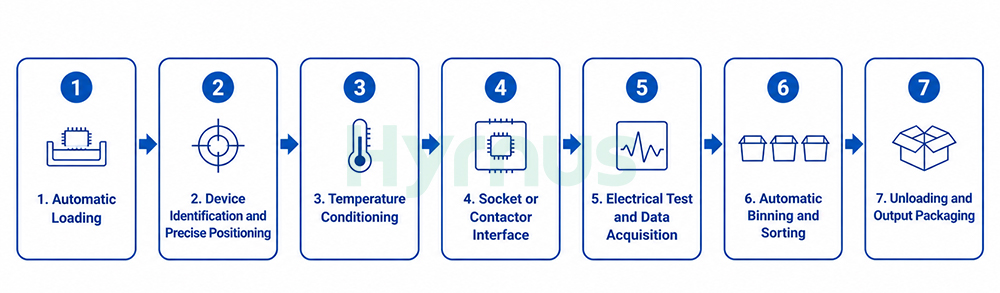

Proceso completo de prueba, manipulación y clasificación de circuitos integrados

Paso 1: Carga automática

Los dispositivos se cargan desde bandejas, tubos, alimentadores a granel, cintas portadoras u otros formatos de entrada, según el diseño del manipulador.

Paso 2: Identificación del dispositivo y posicionamiento preciso

Los sistemas de visión, los sensores, los mecanismos de recogida y colocación o los mecanismos de torreta confirman la orientación y transfieren cada dispositivo con precisión a la estación de prueba.

Paso 3: Acondicionamiento de temperatura

Cuando sea necesario, el operario calienta o enfría el dispositivo hasta la temperatura de prueba especificada y lo estabiliza antes del contacto eléctrico. Los sistemas que solo funcionan a temperatura ambiente pueden omitir este paso.

Paso 4: Interfaz de enchufe o contactor

El dispositivo se coloca en el zócalo de prueba o en el contactor con una fuerza y alineación controladas para garantizar un contacto eléctrico estable y repetible.

Paso 5: Pruebas eléctricas y adquisición de datos

El sistema ATE aplica un estímulo eléctrico, mide la respuesta del dispositivo, ejecuta el programa de prueba y devuelve el resultado al controlador o al controlador de celda.

Paso 6: Clasificación y almacenamiento automático

En función del programa de pruebas, los dispositivos se clasifican en categorías de aprobado/suspenso, grados de rendimiento, categorías paramétricas o categorías definidas por el cliente.

Paso 7: Descarga y embalaje de salida

Los dispositivos clasificados se descargan en bandejas, tubos, cintas y carretes o contenedores de rechazo designados. Los datos de las pruebas y los registros de producción se pueden cargar en un sistema de información de fábrica o MES.

Elementos comunes de prueba de producción

Prueba de circuito abierto y cortocircuito
Prueba de corriente de fuga
Medición de voltaje y corriente de funcionamiento
Prueba de parámetros estáticos, como voltaje umbral o resistencia de encendido.
Prueba de parámetros dinámicos, como velocidad de conmutación, temporización y respuesta en frecuencia.
Prueba funcional mediante patrones de prueba específicos del dispositivo.
Pruebas a temperatura ambiente, a alta temperatura o a baja temperatura cuando sea necesario.

Tipos comunes de equipos para la manipulación de circuitos integrados

Tipo de equipo	Aplicación típica
Manipulador de prueba de recogida y colocación	Circuitos integrados en bandeja, dispositivos para automoción, dispositivos de potencia y tipos de encapsulado mixtos que requieren manipulación flexible.
Manipulador de prueba de torreta	Pruebas y clasificación de alta velocidad de pequeños circuitos integrados y encapsulados de semiconductores discretos.
Manipulador de prueba de alimentación por gravedad	Dispositivos alimentados por tubo con estructuras de embalaje adecuadas para el transporte por gravedad.
Manipulador de tiras reactivas	Dispositivos probados en formato de tira antes de la separación individual.
Manipulador de pruebas en cinta	Pruebas eléctricas integradas, clasificación y salida en cinta y carrete.
Sistema de sondeo/clasificación de obleas	Pruebas eléctricas de los chips a nivel de oblea antes del empaquetado.
Manipulador de troqueles desnudos o de fotogramas de película	Chips individuales, dispositivos WLCSP y otros productos sin encapsular o montados en bastidor.

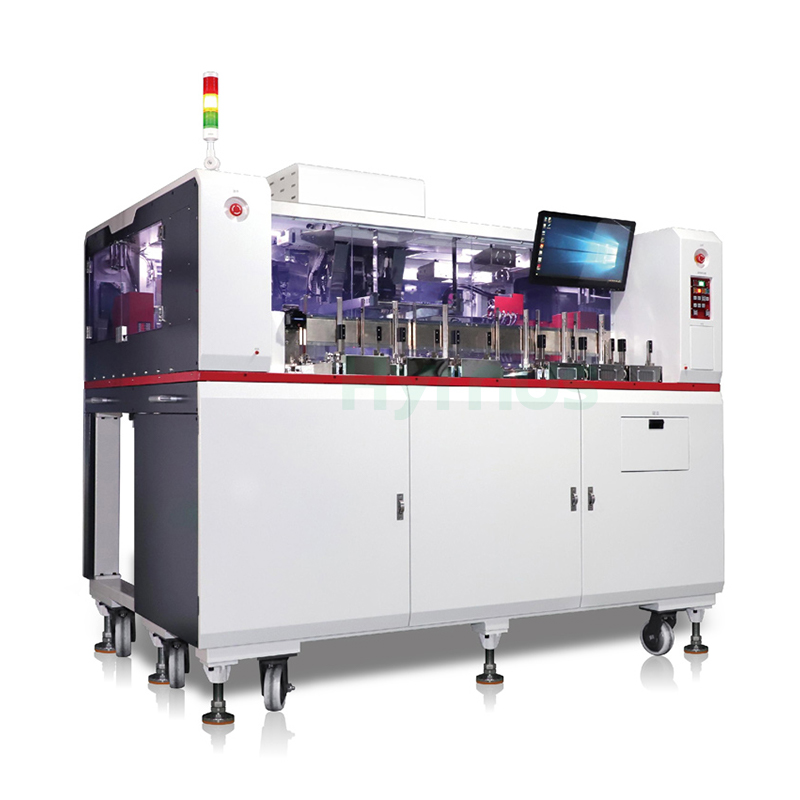

Mango de prueba de recogida y colocación
El mango de prueba de recogida y colocación HY-PS308 es adecuado para probar y clasificar productos como MSOP, QFN, DFN, LQFP, LGA, BGA y CSP.

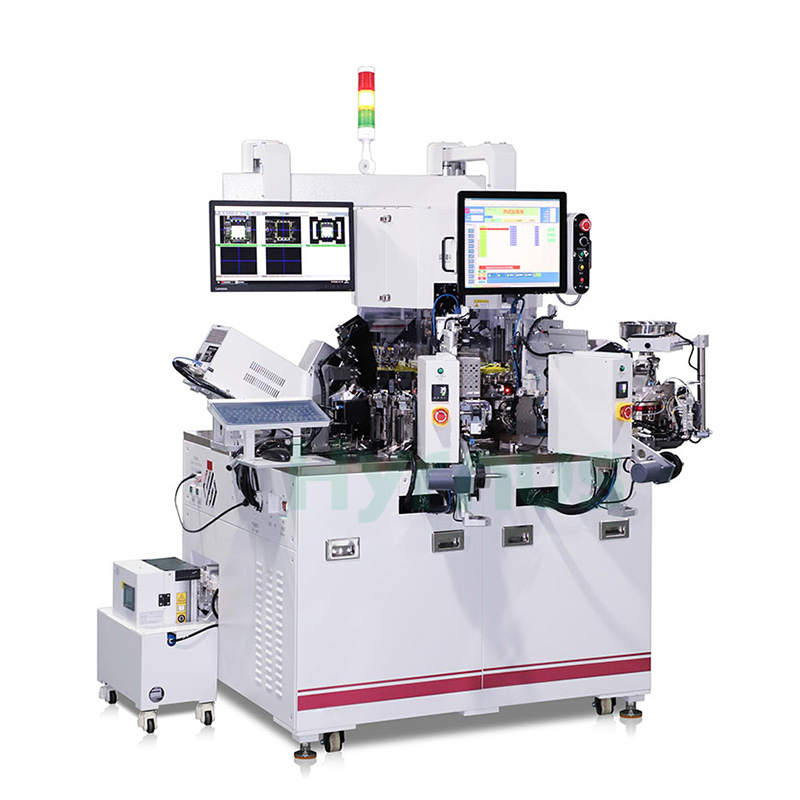

Mango de prueba de la torreta
El mango de prueba de torreta HY-TS936H está diseñado para dispositivos discretos y circuitos integrados que requieren pruebas de alta temperatura. Es adecuado para encapsulados como PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA, SMB, SMC, etc.

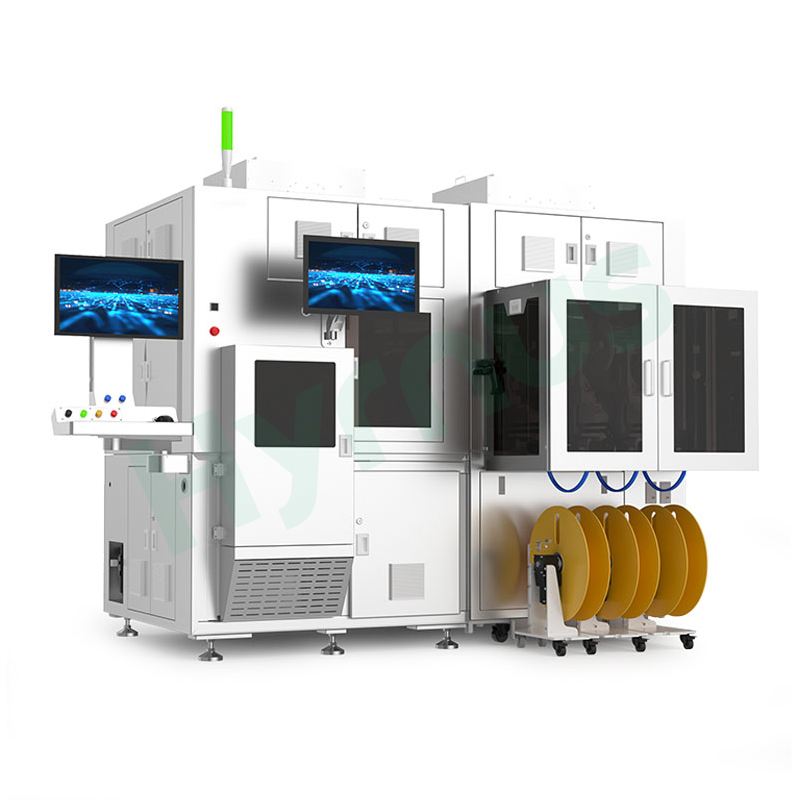

Sistema de clasificación de obleas
Diseñada específicamente para chips a nivel de oblea, la serie HY-WS600 integra la inspección a nivel de oblea, la clasificación de alta precisión, la carga/descarga automatizada y la trazabilidad de datos en un solo sistema.

Cómo seleccionar un manipulador de prueba de circuitos integrados

El controlador adecuado depende del encapsulado del dispositivo, el formato de entrada y salida, el rendimiento objetivo, el rango de temperatura requerido, el tiempo de prueba, el número de puntos de prueba, el método de contacto, la cantidad de contenedores, los requisitos de cambio y la interfaz de automatización de fábrica. El controlador también debe ser compatible con el sistema ATE, la placa de carga, el zócalo o contactor y la arquitectura de datos de producción seleccionados.

Si tiene requisitos específicos para la compatibilidad del paquete, la temperatura de prueba, el rendimiento, las pruebas paralelas o la integración de la automatización de fábrica, por favor Contacta con HYRNUSNuestros ingenieros experimentados evaluarán su proceso de pruebas y sus necesidades de producción, y le recomendarán una solución de manipulación de pruebas adecuada.

Conclusión

Las pruebas, la manipulación y la clasificación de circuitos integrados trabajan conjuntamente para garantizar que los dispositivos semiconductores cumplan con los estándares eléctricos, funcionales y de fiabilidad requeridos. El sistema ATE realiza las mediciones eléctricas, mientras que el manipulador de circuitos integrados controla el movimiento, el posicionamiento, el acondicionamiento de la temperatura y la clasificación basada en los resultados. Al combinar un contacto estable, una manipulación precisa, pruebas de alta velocidad y una clasificación trazable, una celda de prueba bien diseñada ayuda a los fabricantes a mejorar la calidad del producto, la eficiencia de la producción y el control del proceso.
