Solución de línea de empaquetado de semiconductores de potencia TO252 (DPAK)

HYRNUS Proporciona equipos de encapsulado TO252 (DPAK) y soluciones de líneas de producción para MOSFET, diodos Schottky, rectificadores, dispositivos TVS y otros productos semiconductores de potencia.

En función del tamaño del chip, el diseño del marco de conexión, el material de fijación del chip, el método de unión de cables, la estructura del encapsulado, los requisitos de las pruebas eléctricas y el rendimiento deseado, podemos configurar máquinas independientes, líneas semiautomáticas o líneas de empaquetado y prueba totalmente automatizadas. El alcance del proceso puede abarcar el rectificado posterior de la oblea, el corte de la oblea, la fijación del chip, la unión de cables, el moldeo, el curado posterior al moldeo, el recorte y conformado, el marcado, las pruebas finales, la clasificación y el empaquetado.

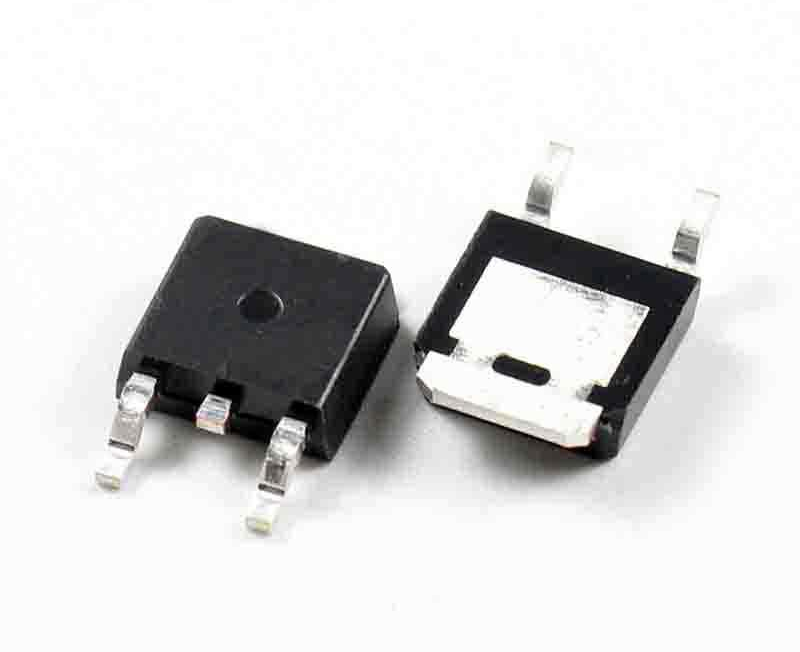

El TO252, también conocido como DPAK, es un encapsulado de montaje superficial ampliamente utilizado para dispositivos semiconductores de potencia. Su diseño compacto es compatible con el ensamblaje SMT, mientras que la pestaña metálica expuesta y el marco de conexión proporcionan una eficiente disipación térmica desde el chip semiconductor hasta la placa de circuito impreso.

En comparación con los encapsulados de potencia de orificio pasante de mayor tamaño, el TO252 es más adecuado para el ensamblaje automatizado y el diseño de PCB que optimiza el espacio. Se suele elegir para aplicaciones de alto volumen en electrónica de consumo, electrónica automotriz, fuentes de alimentación industriales y sistemas de energías renovables.

Principales ventajas del paquete TO252

Característica	Producción y beneficios del producto
Compatibilidad con SMT	Admite la colocación automatizada y el ensamblaje por reflujo.
Tamaño compacto	Reduce los requisitos de espacio en la placa de circuito impreso y admite una mayor densidad de componentes.
Buen rendimiento térmico	Proporciona una vía eficaz de transferencia de calor a través del marco de conexión y la almohadilla de montaje.
Eficiencia de costos	Adecuado para la fabricación en grandes volúmenes con una estructura de embalaje relativamente económica.
Alto potencial de automatización	Se puede procesar mediante operaciones continuas de fijación de chips, unión de cables, moldeo, conformado y prueba.
Fiabilidad de la aplicación	Puede diseñarse para aplicaciones de alimentación eléctrica de grado de consumo, industrial y automotriz.

Aplicaciones típicas

Área de aplicación	Productos típicos
Electrónica de consumo	Cargadores rápidos PD, adaptadores y módulos de alimentación para hogares inteligentes
Gestión de energía	Fuentes de alimentación conmutadas, convertidores CC/CC y controladores LED.
Electrónica automotriz	Sistemas de gestión de baterías, ECU, accionamientos de motor y módulos de potencia a bordo
Control industrial	Fuentes de alimentación industriales, módulos de control y sistemas de accionamiento
Nueva energía	Sistemas de almacenamiento de energía y fuentes de alimentación auxiliares para inversores fotovoltaicos.
Equipos eléctricos	Sistemas UPS y otros equipos de conversión de energía

Componentes principales de un dispositivo TO252

1. Marco de plomo

El marco de conexión suele estar fabricado con una aleación de cobre. Proporciona conexiones eléctricas, una vía térmica y soporte mecánico. Su precisión dimensional, el estado de su superficie, la calidad del recubrimiento y la planitud de la almohadilla del chip influyen en la fijación del chip, la unión de los cables, el moldeo y la calidad del conformado final.

2. Chip semiconductor

El chip semiconductor realiza la función de conmutación, rectificación o control de potencia. El grosor de la oblea, la calidad del corte, el estado de la superficie del chip y la metalización de la parte posterior pueden afectar la calidad de la unión del chip, la resistencia térmica y la fiabilidad a largo plazo.

3. Cable de unión

El hilo de conexión crea la conexión eléctrica entre las almohadillas del chip y el marco de conexión. Se puede seleccionar hilo de aluminio, hilo de aluminio grueso, cinta u otro método de interconexión según la capacidad de corriente, el diseño de la almohadilla, la geometría del bucle y los requisitos de fiabilidad.

4. Compuesto de moldeo

El compuesto de moldeo proporciona aislamiento eléctrico, resistencia a la humedad y protección mecánica para el chip y las interconexiones internas. La selección del material y los parámetros de moldeo deben coordinarse para controlar la formación de huecos, la delaminación, el desplazamiento de los cables, las rebabas y la tensión en el encapsulado.

Principales desafíos en el embalaje TO252

1. Calidad de fijación del chip y rendimiento térmico

Los dispositivos TO252 generan calor durante su funcionamiento. La interfaz entre el chip semiconductor y el marco de conexión afecta directamente a la resistencia térmica, el rendimiento eléctrico y la fiabilidad. El proceso debe controlar la posición del chip, la inclinación, el grosor de la línea de unión, la tasa de huecos, la cobertura del adhesivo, la humectación de la soldadura y la fuerza de unión.

2. Unión de cables estable

Los dispositivos de potencia requieren una capacidad de conducción de corriente constante. El proceso de unión de cables debe controlar con precisión la posición, la fuerza, la energía ultrasónica, el tiempo de unión, el diámetro del cable y la geometría del bucle. Los parámetros inestables pueden provocar uniones débiles, daños en las almohadillas, cables levantados, bucles anómalos o un aumento de la resistencia eléctrica.

3. Consistencia del moldeo

El proceso de moldeo debe proteger el chip y las conexiones de los cables, evitando la formación de rebabas, el llenado incompleto, huecos, delaminación, exceso de rebabas o el agrietamiento del encapsulado. La máquina de moldeo, el diseño del molde, el compuesto de moldeo, las condiciones de transferencia y el perfil de curado deben ser compatibles con la estructura del dispositivo.

4. Precisión en el recorte y la forma

Como encapsulado SMT, el TO252 requiere una geometría de pines y una coplanaridad controladas. Los equipos de recorte y conformado deben mantener las dimensiones de los pines, minimizando al mismo tiempo las rebabas, la tensión en el encapsulado, la deformación de los pines y el agrietamiento del cuerpo.

5. Pruebas y clasificación finales eficientes

La producción en grandes volúmenes requiere no solo pruebas eléctricas precisas, sino también alimentación, orientación, contacto, clasificación y registro de datos estables. El manipulador de pruebas debe seleccionarse según el tipo de dispositivo, el tiempo de prueba, el número de compartimentos, los requisitos de temperatura y la producción por hora (UPH) objetivo.

6. Control de costos de fabricación

El costo del paquete influye directamente en la competitividad del dispositivo. Durante la planificación de la línea, se deben considerar la utilización del equipo, la automatización de la línea, el tiempo de cambio, el rendimiento, el uso de consumibles, los requisitos de mantenimiento y la eficacia general del equipo.

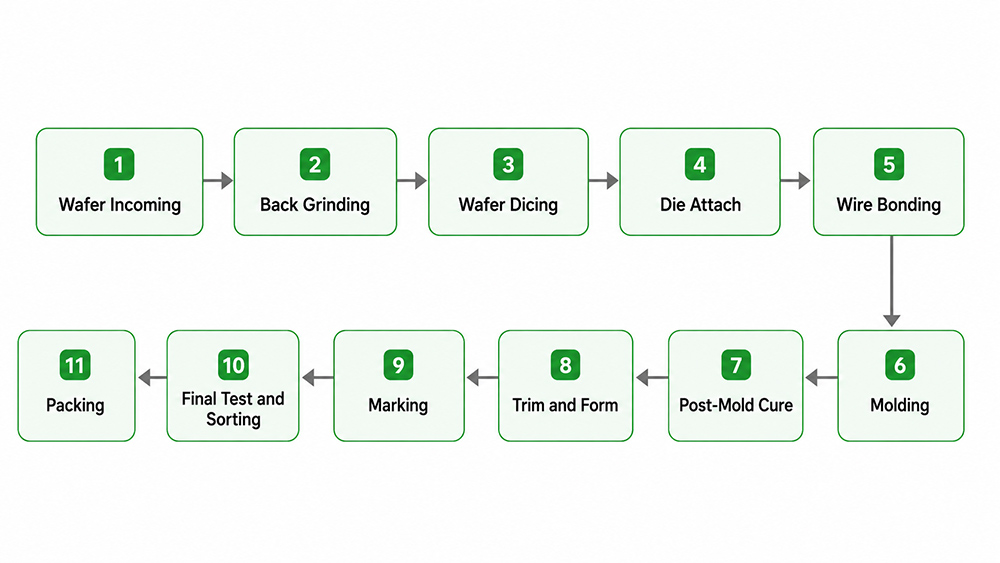

Proceso completo de embalaje TO252

1. Inspección de obleas entrantes

La inspección de las obleas entrantes confirma el modelo, las dimensiones, el grosor, el estado visual, el mapa de la oblea, la disposición del chip, el estado de la cara posterior y la información del lote de procesamiento antes del pulido y el corte.

Controles clave del proceso

Identificación y trazabilidad de las obleas
Espesor y deformación inicial de la oblea
Mapa del tren y trazado de calles
Estado de la superficie y los bordes
Estado de metalización o recubrimiento de la parte posterior

2. Rectificado de obleas

El proceso de rectificado posterior de la oblea reduce su grosor al nivel deseado, necesario para la altura del encapsulado, el rendimiento térmico, la resistencia del chip y la manipulación posterior.

Controles clave del proceso

Espesor final de la oblea
Uniformidad del espesor
Deformación de la oblea
rugosidad superficial
Desconchado de bordes
Limpieza y manipulación posteriores al rectificado

3. Corte de obleas

La sierra de corte separa la oblea en chips individuales según las líneas de corte. Se requiere una calidad de corte estable para que cada chip coincida con la almohadilla del marco de conexión y pueda ser recogido y colocado de forma fiable.

Controles clave del proceso

Precisión de corte
consistencia de las dimensiones del troquel
Desconchado y control de grietas
Estado de la cuchilla y el husillo
Limpieza de la superficie de corte
Mapa de obleas y seguimiento de chips

4. Fijación del troquel

La máquina de unión de chips coloca el chip semiconductor sobre la almohadilla disipadora de calor del marco de conexión TO252. Se puede utilizar epoxi conductor, soldadura, unión eutéctica u otro método de fijación homologado, según el diseño del dispositivo y los requisitos térmicos.

Controles clave del proceso

Posición y rotación de la matriz
Inclinación del dado
Volumen de adhesivo o soldadura
Espesor de la línea de unión
Fuerza de colocación
Perfil de calentamiento y curado
Tasa de vacío y fuerza de adhesión

Equipo recomendado

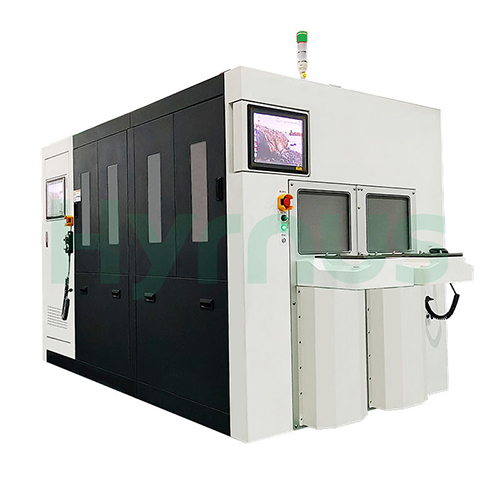

Molinillo de obleas
Máquina de adelgazamiento de obleas de ultraprecisión totalmente automática HY-WT3005.
Sierra de corte

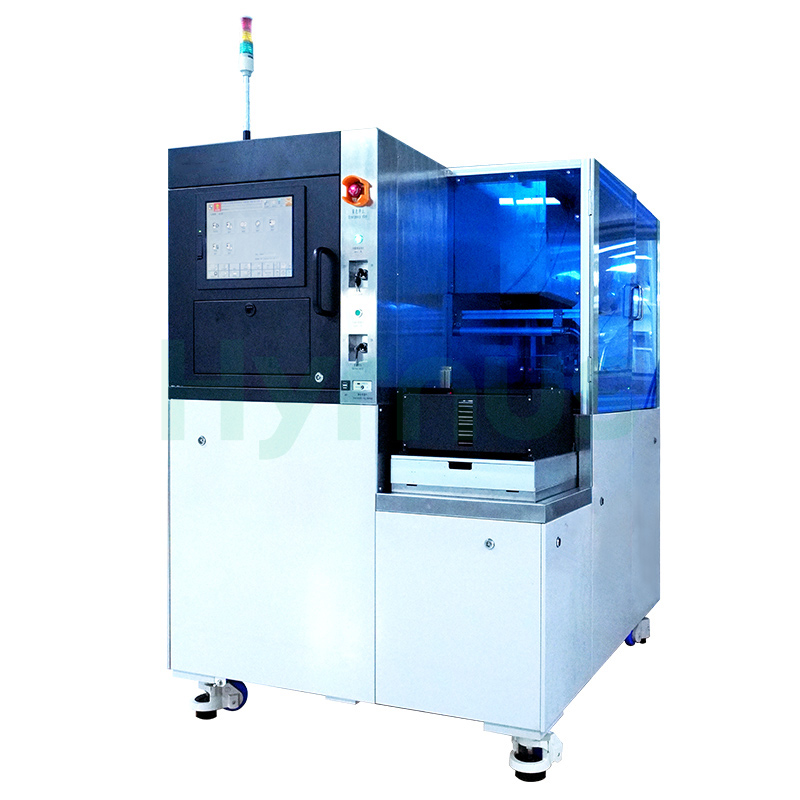

Sierra de corte y separación de obleas HY-WD1202.
Die Donder

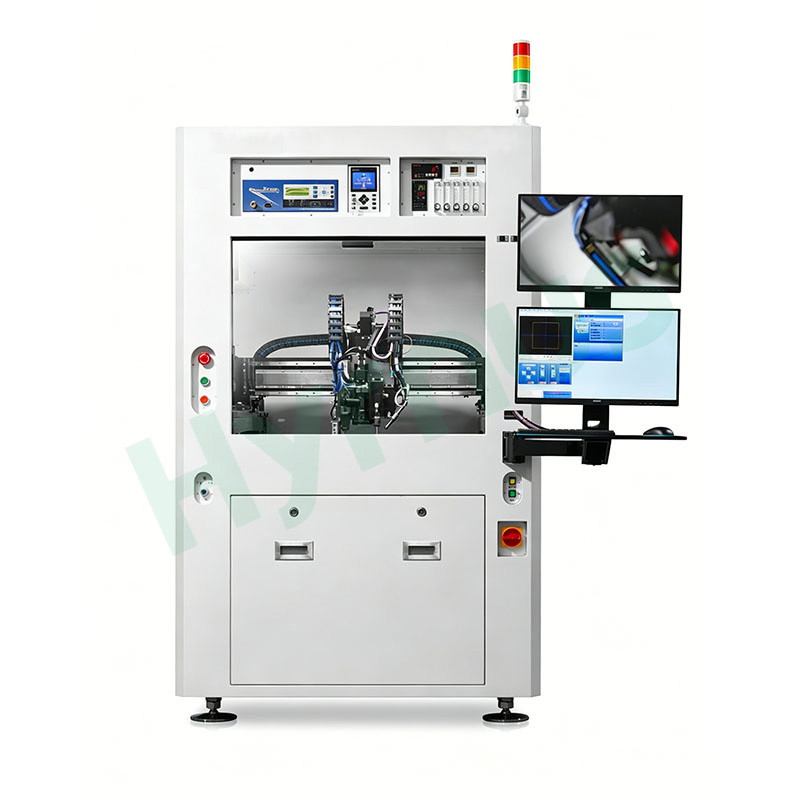

Máquina de unión de chips multifunción totalmente automática HY-GD800. La precisión de posicionamiento típica puede alcanzar ±5 μm y ±0,1°, dependiendo del producto final y la configuración del proceso.

5. Unión de cables

La unión por hilo crea la conexión eléctrica entre las almohadillas del chip y el marco de conexión. La plataforma de unión, el capilar o cuña, el material del hilo, el diámetro del hilo, el sistema ultrasónico y el programa de unión deben seleccionarse según la estructura del dispositivo.

Controles clave del proceso

Posición de unión
Fuerza de unión
energía ultrasónica
Tiempo para estrechar lazos
Diámetro del alambre
Altura y extensión del bucle
resistencia a la tracción y calidad de la unión

6. Moldeo

El moldeo por transferencia encapsula el chip, los cables de conexión y parte del marco de conexión con un compuesto de moldeo epoxi. Este proceso proporciona aislamiento, resistencia a la humedad y protección mecánica.

Controles clave del proceso

Temperatura del molde
Presión y velocidad de transferencia
Relleno de cavidades
Barrido de alambre
Vacíos y relleno incompleto
Destello y sangrado
Riesgo de deslaminación
Estrés del paquete

7. Curado posterior al moho

Tras el moldeo, el curado posterior completa la reticulación del compuesto de moldeo y estabiliza sus propiedades mecánicas, aislantes y de resistencia a la humedad.

Controles clave del proceso

Temperatura de curado
Tiempo de curado
Método de carga
Separación de lotes
Uniformidad del horno
Trazabilidad del proceso

8. Recortar y dar forma

El equipo de recorte y conformado retira las barras de unión del marco de conexión y da forma a los terminales según la geometría TO252 requerida para el montaje SMT.

Controles clave del proceso

Dimensiones del plomo
coplanaridad principal
Ángulo de formación
Control de rebabas
Protección del cuerpo del paquete
Estabilidad de la alimentación y del posicionamiento de la tira

Equipo recomendado

Máquina de unión de cables

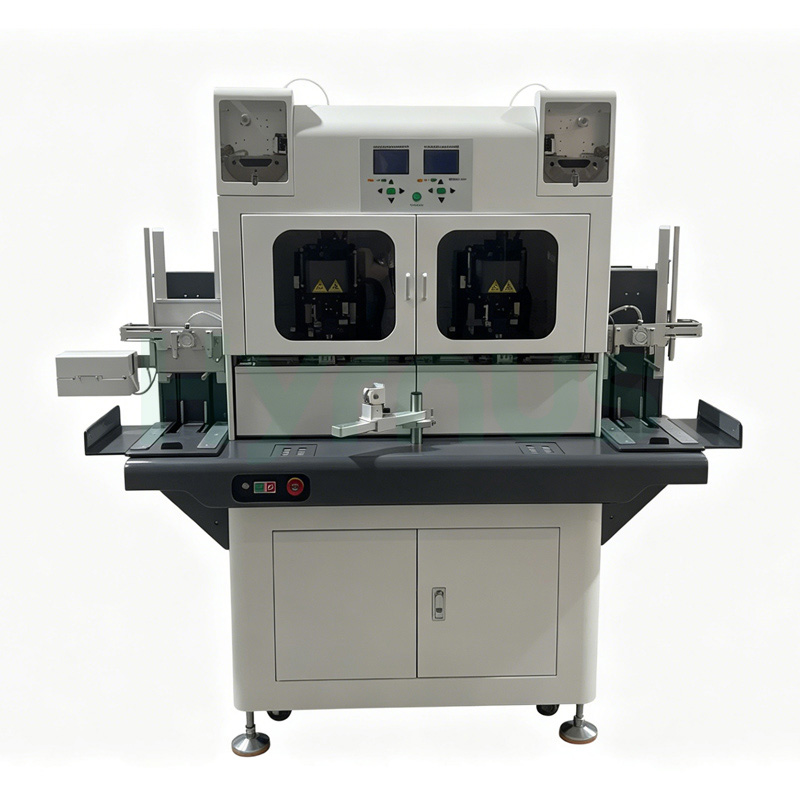

Soldadora automática ultrasónica de cuñas de alambre de aluminio grueso HY-HW3850
Molde de moldeo

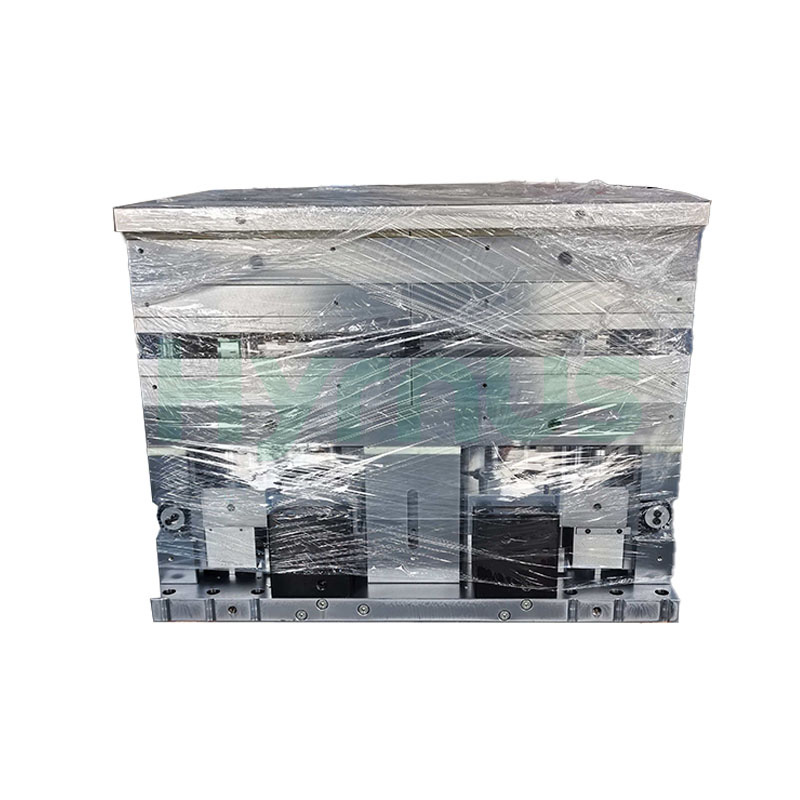

Molde de moldeo HY-PM252-6R
Procesamiento de alimentos y catering

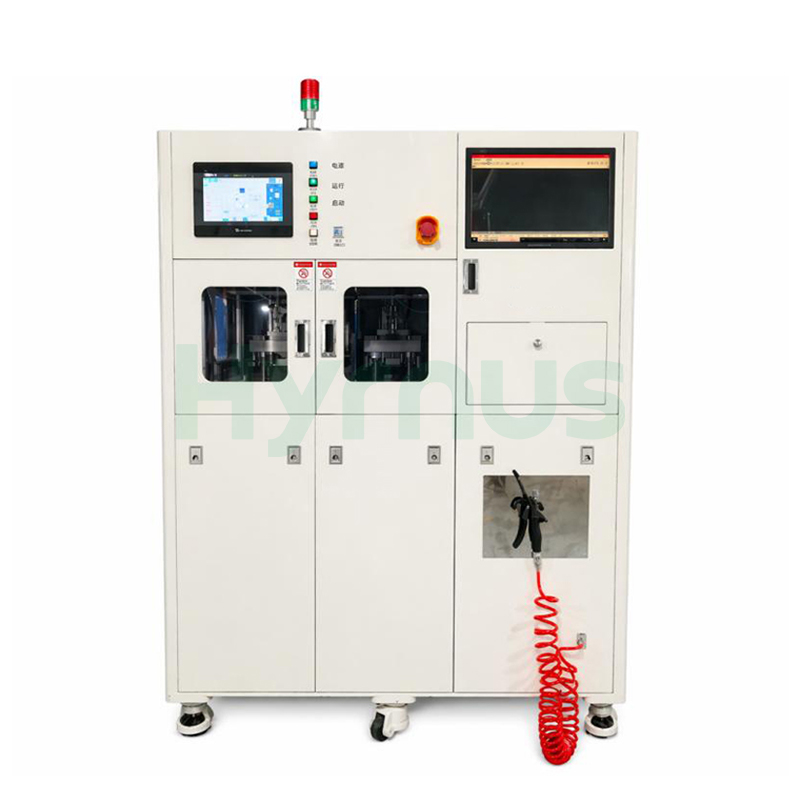

Sistema automático de recorte y conformado HY-TF210

9. Marcado e inspección visual

El sistema de marcado aplica información de identificación y trazabilidad del producto a la superficie del envase. Se puede integrar un sistema de visión para verificar la posición, el contenido y la nitidez de la marca, así como el aspecto del envase.

Controles clave del proceso

Modelo de producto
Número de lote o partida
Código de fecha
Información del fabricante
Código de trazabilidad
Inspección de carácter y apariencia

10. Prueba final y clasificación

La máquina de prueba final alimenta, posiciona, contacta, prueba y clasifica los dispositivos terminados según los resultados de las pruebas eléctricas.

Controles clave del proceso

Voltaje de ruptura
Corriente de fuga
En resistencia
Voltaje umbral
Voltaje directo
Parámetros eléctricos estáticos
Parámetros de dispositivo personalizados
Clasificación de contenedores y registro de datos

11. Embalaje

Los dispositivos TO252 homologados se empaquetan de acuerdo con los requisitos de manipulación y montaje SMT del cliente. Las especificaciones de embalaje deben definir la orientación, la cantidad, el etiquetado, la protección contra la humedad y la trazabilidad.

Controles clave del proceso

Embalaje en cinta y carrete
Envasado en tubo o bandeja, según corresponda.
Control de orientación
Etiquetado y registro de lotes
Envases con barrera contra la humedad
Inspección final de salida

Mango de prueba

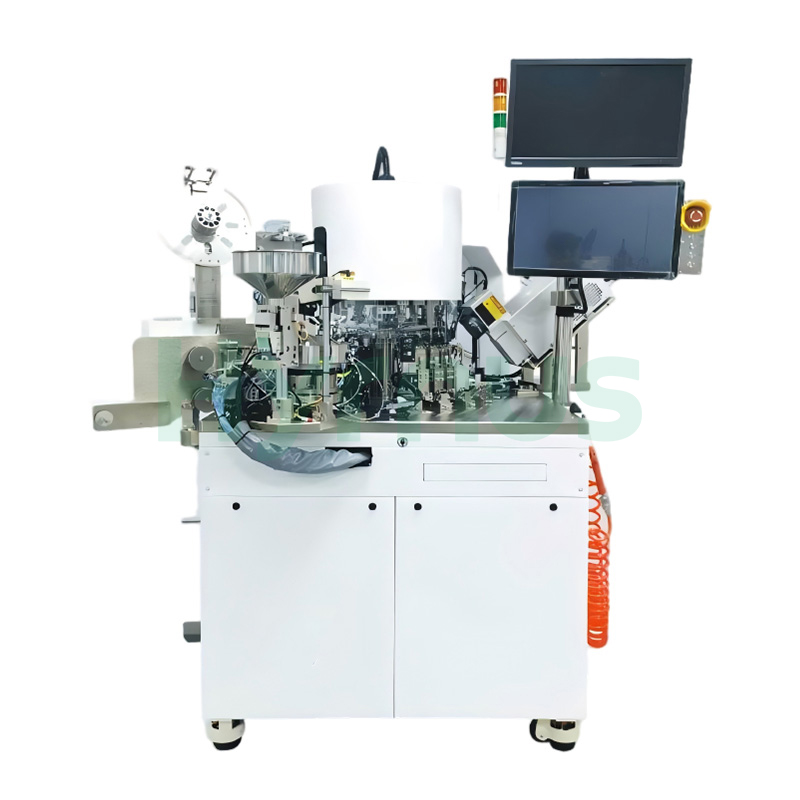

Manipulador de prueba de torreta HY-TS980
Clasificador de torretas

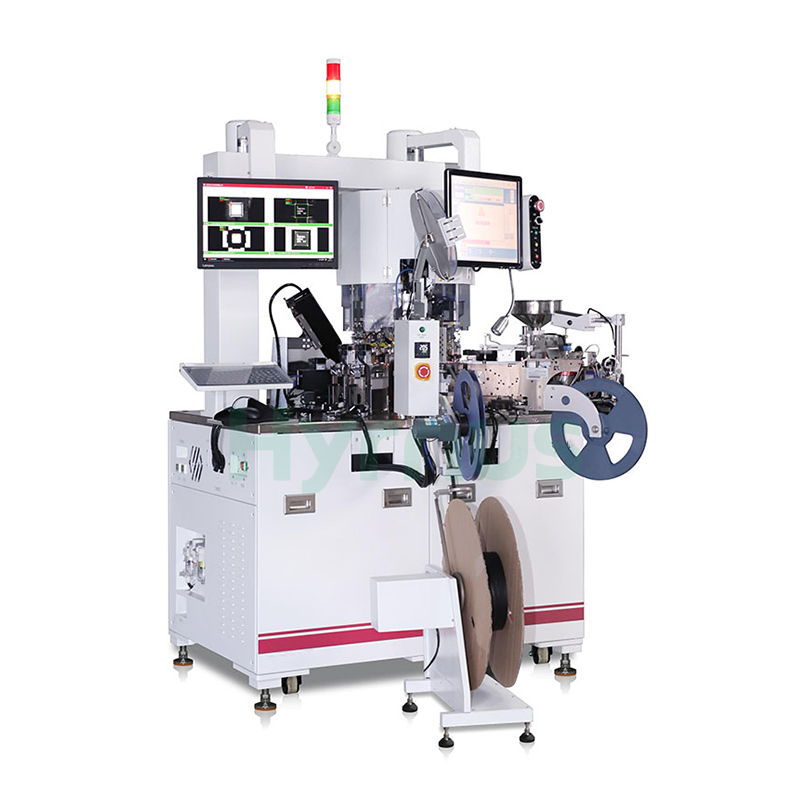

Sistema integrado tipo torreta HY-TH800

Configuración de equipo recomendada

Proceso	Configuración recomendada	Función principal
Rectificado de obleas	HY-WT3005	Adelgazamiento automático de obleas, control de espesor, alineación, limpieza y manipulación.
Corte de obleas	HY-WD1202	Separación de obleas con precisión de corte y control de astillado.
Fijación de troquel	HY-GD800	Recogida de chips, alineación visual, proceso de adhesivo o soldadura y colocación de alta precisión.
Unión de cables	HY-HW3850	Interconexión eléctrica entre el chip y el marco de conexión
Moldura	HY-PM252-6R	Moldeo por transferencia y encapsulado de envases
Curado posterior al moho	Horno de curado	Curado posterior al moldeo controlado y gestión de lotes
Recortar y dar forma	HY-TF210	Recorte y conformado de terminales TO252
Calificación	Sistema de marcado láser automático	Marcado de identificación y trazabilidad del producto
Prueba final y clasificación	HY-TS980	Pruebas eléctricas, clasificación y selección automática de dispositivos.
Embalaje	HY-TH800	Control de orientación, conteo, empaquetado y etiquetado.

Configuraciones de línea de producción flexibles

Equipos independientes

Adecuado para laboratorios, desarrollo de procesos, producción piloto o sustitución y ampliación de operaciones individuales en una fábrica existente.

Línea semiautomática

Conserva determinados pasos manuales de carga o transferencia, al tiempo que utiliza el posicionamiento, el procesamiento, la inspección y el registro de datos automáticos para mejorar la coherencia y reducir la dependencia de la mano de obra.

Línea totalmente automatizada

Conecta los equipos mediante alimentación automática, transferencia de materiales, inspección en línea, clasificación y gestión de datos de producción para reducir la manipulación entre operaciones y dar soporte a la fabricación de alto volumen.

Compatibilidad con múltiples paquetes

Algunas máquinas pueden admitir encapsulados TO252, TO220 u otros similares mediante el cambio de fijaciones, guías, moldes, piezas de contacto, herramientas y programas de proceso. La compatibilidad debe evaluarse en función de las dimensiones reales del encapsulado, la estructura del marco de conexión, los parámetros del proceso y los requisitos de rendimiento.

Solicite una solución de embalaje TO252 personalizada.

Envíenos el plano de su dispositivo, la información del marco de conexión, el diagrama de flujo del proceso, la capacidad objetivo, los requisitos de automatización y las condiciones de la fábrica. HYRNUS evaluará el proyecto y recomendará una configuración de máquina independiente adecuada o una línea completa de empaquetado y prueba TO252.

Contacta con nuestro equipo de ingeniería.

Preguntas frecuentes

¿Se puede personalizar la línea para diferentes dispositivos TO252?

Sí. La configuración debe ajustarse según el tamaño del chip, el diseño del marco de conexión, el material de fijación del chip, el método de unión, la estructura de moldeo, el programa de prueba, el formato de entrada y salida y el rendimiento objetivo.

¿Se pueden comprar las máquinas individualmente?

Sí. Los clientes pueden seleccionar una sola máquina, varios procesos conectados o una línea completa de envasado y pruebas.

¿El equipo también es compatible con productos TO220?

Algunos equipos pueden admitir paquetes de alimentación TO220 o similares tras modificar los accesorios, moldes, guías, herramientas, piezas de contacto o programas. La compatibilidad final debe confirmarse a partir de los planos del producto y los requisitos del proceso.

¿HYRNUS ofrece soporte para la instalación y el proceso?

El soporte puede incluir la instalación, la puesta en marcha, la producción de prueba, la formación de los operadores, la formación en mantenimiento y la asistencia técnica continua, según el alcance del proyecto acordado.
