La HY-ST3005 procesa sustratos semiconductores duros y frágiles de 4 a 12 pulgadas para un adelgazamiento posterior de alta precisión. Mejorada de forma iterativa para lograr una precisión superior y una estabilidad a largo plazo, cuenta con conjuntos centrales de primera calidad (husillo de rectificado con cojinetes de aire hidrostáticos, husillo para obleas de alta precisión, mesa giratoria de gran diámetro y alta rigidez) y un alto grado de automatización para la producción en masa de obleas de silicio y semiconductores compuestos.
Marca :
HYRNUSNúmero de artículo :
HY-WT3005Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina de adelgazamiento de obleas de ultraprecisión totalmente automática para línea de producción de circuitos integrados
Introducción del producto

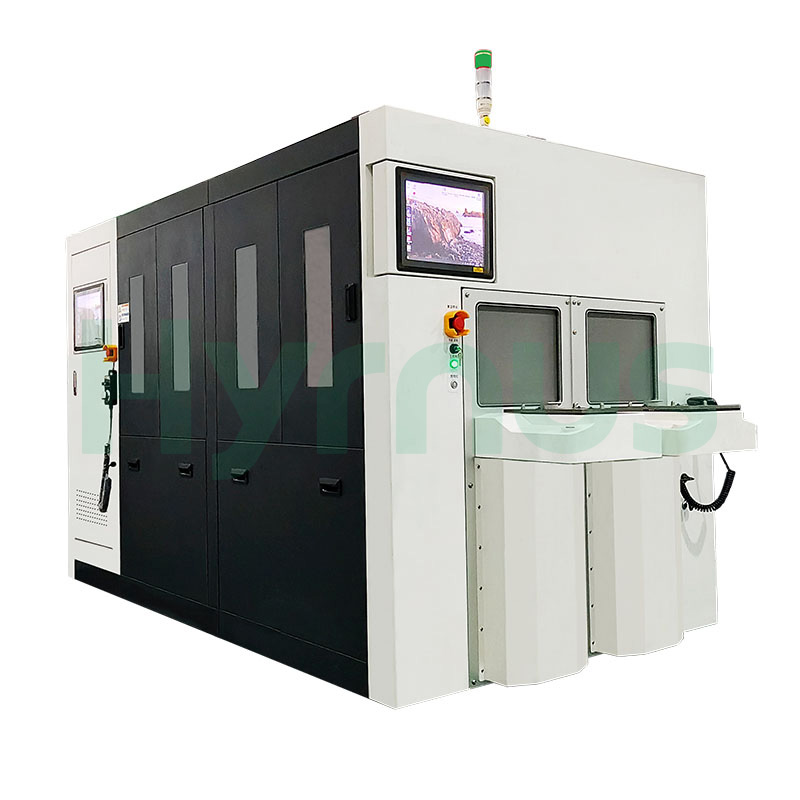

El HY-ST3005 Máquina de rectificado posterior de obleas de ultraprecisión totalmente automática Procesamos sustratos semiconductores duros y frágiles de 4 a 12 pulgadas para un adelgazamiento posterior de alta precisión. Adopta un sistema de rectificado axial integrado para obleas de Φ200–300 mm con muelas de diamante personalizables de 12/15 pulgadas. La estructura principal consta de dos husillos de rectificado hidrostáticos con cojinetes de aire, tres husillos portaobleas de alta precisión y una mesa giratoria de gran diámetro y alta rigidez, que admite carga/descarga totalmente automática y procesamiento de obleas ultrafinas de 80 μm. La configuración estándar incluye medición de espesor en línea (unidad NCG sin contacto opcional), hasta 5 recetas de rectificado, espera de sobrecarga y registro completo de datos. Tres monitores LCD táctiles en el frontal, el lateral izquierdo y el lateral derecho permiten un funcionamiento cómodo y seguro con visualización en tiempo real del estado del mecanizado y del equipo.
Ventajas del producto
1. Muela abrasiva: Se utilizan muelas abrasivas de diamante estándar de 12/15 pulgadas; el tamaño del grano se puede personalizar según los requisitos del proceso del cliente.
2. Mecanismo de rectificado: La unidad de adelgazamiento aplica el principio de rectificado axial de alimentación interna, compatible con el rectificado y adelgazamiento de obleas de Φ200–300 mm.
3. Inspección de espesor: Equipado con una unidad de medición en línea de precisión para el monitoreo en tiempo real del espesor de la oblea y un control preciso del adelgazamiento; la unidad de medición NCG sin contacto es opcional.
4. Funciones del proceso: Admite hasta 5 conjuntos de recetas de molienda, modo de espera por sobrecarga y registro completo de datos para satisfacer las diversas demandas del proceso.
5. Estructura mecánica principal: El núcleo de la máquina consta de 2 husillos de rectificado hidrostáticos con cojinetes de aire, 3 husillos de mandril de alta precisión y 1 mesa giratoria de gran diámetro y alta rigidez.
6. Manipulación automática y mecanizado de obleas ultrafinas: Carga y descarga de obleas totalmente automáticas; capacidad para procesar obleas ultrafinas de hasta 80 μm.
7. Interfaz hombre-máquina táctil multizona: Tres monitores LCD táctiles, uno en el frontal y otro en los laterales izquierdo y derecho, permiten un funcionamiento flexible en diferentes estaciones. Solo se puede activar un monitor a la vez para evitar errores de operación y garantizar la seguridad. La interfaz muestra el estado del mecanizado y del equipo en tiempo real para un control táctil intuitivo.
Campos de aplicación
Realiza un adelgazamiento de precisión en diversos sustratos semiconductores duros y frágiles, incluyendo silicio, germanio, zafiro, fosfuro de indio, carburo de silicio, nitruro de galio, arseniuro de galio, nitruro de silicio y materiales cerámicos.
Flujo de trabajo del equipo
El flujo de trabajo completo de la máquina de adelgazamiento de obleas de ultraprecisión totalmente automática se divide en cinco fases principales: Fase de preparación, Fase de inicialización, Fase de calentamiento, Fase de procesamiento y Fase de finalización. Las tareas principales de cada fase son las siguientes:
1. Fase de preparación Principalmente trabajo preparatorio antes del procesamiento: encender el suministro de agua, aire comprimido, suministro eléctrico y poner en marcha el equipo.
2. Fase de inicialización Todos los sistemas regresan a sus posiciones iniciales, incluyendo el manipulador, el brazo de carga, la estación de limpieza, la plataforma de posicionamiento y la plataforma giratoria.
3. Fase de calentamiento El objetivo es llevar todos los sistemas a un estado de funcionamiento estable, incluyendo el husillo de rectificado basto, el husillo de rectificado fino, el husillo del mandril, etc.
4. Fase de procesamiento totalmente automático (mismo modo de casete):
| Paso | Descripción |
| Paso 1 | Coloque el casete de obleas A que contiene las obleas en la plataforma de material. |
| Paso 2 | Seleccione una oblea del casete de obleas A. |
| Paso 3 | El manipulador transfiere la oblea a la etapa de posicionamiento, que la alinea y centra. |
| Paso 4 | El brazo manipulador de carga recoge la oblea alineada y la traslada a la estación A, que ha sido previamente limpiada con un cepillo. |
| Paso 5 | La plataforma giratoria de trabajo rota hasta la estación C para comenzar el proceso de rectificado fino y adelgazamiento; el medidor de espesor mide el espesor de la oblea en tiempo real y compensa la entrada de material. |
| Paso 6 | La plataforma giratoria de trabajo rota hasta la estación B para comenzar el proceso de pulido; el medidor de espesor mide el espesor de la oblea en tiempo real y compensa la entrada de material. |
| Paso 7 | La plataforma giratoria de trabajo rota 240° en sentido contrario a las agujas del reloj y regresa a la Estación A. |
| Paso 8 | El brazo manipulador de descarga transfiere la oblea, después de haberla adelgazado y pulido, a la estación de limpieza previamente lavada para su lavado, soplado de aire y centrifugado. |
| Paso 9 | El robot recoge la oblea limpia y la coloca en el casete de obleas en la plataforma de materiales. |
| Paso 10 | El manipulador vuelve a colocar la oblea en el casete de obleas A sobre la plataforma de material. Repita los pasos 2 a 10 hasta que el casete esté lleno. |
| Paso 11 | Una vez que el casete de obleas A esté lleno, será necesario reemplazarlo manualmente. |
| Paso 12 | Una vez recogidas todas las obleas del casete A, el manipulador comienza a tomar obleas del casete B y repite el proceso descrito anteriormente. |
| Resumen: oLa única intervención manual necesaria consiste en colocar y reemplazar los casetes de obleas. | |
Parámetro técnico
| Nombre del artículo | Valor del parámetro |
| Modelo | HY-ST3005 |
| Diámetro de la oblea de molienda (mm) | 200–300 mm (Máx. 300 mm para esta serie) |
| Espesor de la oblea de rectificado (μm) | Máx. 1800 |
| Máquina de aclareo tipo | Husillo doble, 3 estaciones de trabajo + mesa giratoria |
| Modo de funcionamiento | Rectificado totalmente automático / Rectificado manual (de casete a casete) |
| Método de molienda | Rotación de obleas, rectificado axial en avance (en avance) |
| Potencia del husillo de rectificado (kW) | 11 |
| Tipo de husillo de rectificado | Husillo neumático (desviación final: 0,1 μm) |
| Velocidad del husillo de rectificado (rpm) | 500–3000 (Ajuste de velocidad independiente para dos husillos) |
| Unidad de control mínima de la velocidad del husillo de rectificado | 1 |
| Recorrido efectivo del eje Z (mm) | 100 (con función de origen) |
| Potencia del motor de avance del husillo (kW) | 0,75 |
| Velocidad de desplazamiento rápido del eje Z (μm/s) | Máx. 5000 |
| Resolución mínima de movimiento en el eje Z (μm) | 0.1 |
| Velocidad de avance de rectificado del eje Z (μm/s) | 0,1–80 |
| Diámetro de la muela abrasiva de diamante (mm) | 300 |
| Función de rectificado de ruedas | Colocación manual de la placa de apósito, programa de apósito automático |
| Cálculo del desgaste de la muela abrasiva | Cálculo automático, visualización de la cantidad procesable estimada, aviso de alarma cuando quedan pocos dientes. |
| Rango de medición de espesor (μm) | 1800 |
| Resolución de medición de espesor (μm) | 0.1 |
| Repetibilidad de la medición del espesor (μm) | 0,25 |
| Método de medición del espesor | Medición de contacto |
| Tipo de mandril | Mesa de trabajo con plato de cerámica microporosa |
| Método de sujeción de obleas | Adsorción al vacío |
| Velocidad del husillo del mandril (rpm) | 0–300 (Ajuste de velocidad independiente para tres husillos) |
| Espesor efectivo del mandril (mm) | 5 |
| Tipo de husillo de mandril | Husillo mecánico (Excentricidad: 1,5 μm) Husillo neumático (desviación final: 0,1 μm) |
| Método de limpieza del mandril | Limpieza con cepillo y piedra de aceite durante el retrolavado con agua/aire de la mesa. |
| Flujo de procesamiento de obleas | Mismo flujo de casete |
| Limpieza de obleas | Limpieza y secado mediante boquillas de doble fluido agua-aire. |
| Método de posicionamiento de obleas | Posicionamiento de sujeción de 6 mordazas |
| Presión de vacío máxima (kPa) | -88 |
| TTV (μm) | ≤3, medido en 5 puntos a 5 mm hacia adentro del borde de la oblea (oblea de Si de 12") ≤7, medido en 5 puntos a 5 mm hacia adentro del borde de la oblea (oblea de SiC de 12") |
| WTV (μm) | ≤±3 (oblea de Si de 12") |
| Rugosidad superficial Ra (μm) | ≤0,02 (Si: tamaño de grano de la muela de diamante 2000#) ≤0,3 (Zafiro: tamaño de grano de la muela de diamante 500#) ≤0,003 (SiC: tamaño de grano de la muela de diamante 8000#) |
| Potencia total del equipo (kW) | 30 |
| Peso total del equipo (kg) | Aprox. 5500 |
| Dimensiones generales (largo × ancho × alto mm) | 3500×1300×2000 |
Seguridad y protección
| No. | Artículo | Descripción |
| 1 | Configuración del botón EMO | Junto a cada pantalla táctil del equipo se incluye al menos un botón EMO. |
| 2 | Protección contra fugas | El equipo está equipado con funciones de protección de seguridad contra fugas de agua y fugas eléctricas. |
| 3 | Alarma del sistema de agua | Alarma por corte de agua, presión de agua insuficiente o temperatura del agua superior al límite permitido. |
| 4 | Protección del suministro de aire | Alarma y parada de la máquina por interrupción del suministro de aire o presión de aire insuficiente. |
| 5 | Alarma de vacío | Alarma por presión de vacío insuficiente. |
| 6 | Protección contra sobrecarga | Función de espera de sobrecarga. |
| 7 | Protección de enclavamiento | La función de bloqueo está disponible en la puerta o cubierta de la unidad de transmisión. Al abrir la puerta, se activará una alarma y se detendrá la transmisión. |
| 8 | Alarma de caída de obleas | Alarma por caída de la oblea durante la transmisión. |
| 9 | Alarma de posición del casete | Alarma por casetes de carga/descarga mal colocados o en posición incorrecta. |
Instalaciones del sitio y requisitos de apoyo
| Instalaciones del sitio (Equipamiento de apoyo) Accesorios suministrados por el cliente | Artículo | Especificación |
| Fuente de alimentación | Voltaje de la máquina: CA 380 V ±10 %, Corriente: 55 A, Potencia: 30 kW | |
| Requisitos ambientales | Libre de gases explosivos, inflamables y corrosivos; taller libre de polvo con temperatura constante de 26 ℃; humedad relativa del 40 al 85 %. | |
| Suministro de aire | Presión de aire: 0,6~0,8 MPa, Punto de rocío: -40 ℃, Contenido de polvo residual ≤0,1 mg/m³, Contenido de aceite residual ≤0,01 mg/m³, Caudal >600 L/min, Diámetro de la tubería: ø16 mm | |
| Suministro de agua de refrigeración del husillo | El enfriador se entrega con la máquina. | |
| Temperatura del agua de entrada: 20~22℃, Caudal de agua circulante: 5~15 L/min | ||
| Presión del agua de refrigeración: 0,2~0,3 MPa, Diámetro de la tubería: ø12 mm | ||
| Suministro de vacío | La bomba de vacío se entrega con la máquina. | |
| -80 kPa ~ -90 kPa, Diámetro de la tubería: ø25 mm | ||
| Suministro de agua para molienda | Agua ultrapura, presión del agua: 0,3~0,4 MPa, diámetro de la tubería: ø25 mm | |
| Requisitos de drenaje | Aguas residuales orgánicas, diámetro de la tubería: ø52 mm | |
| Extracción de gases y humos | Caudal >4 m³/min, Diámetro de la tubería: 2 × ø76 mm |
