Máquina automática ultrasónica para la unión de cuñas de alambre de aluminio pesado

Introducción del producto

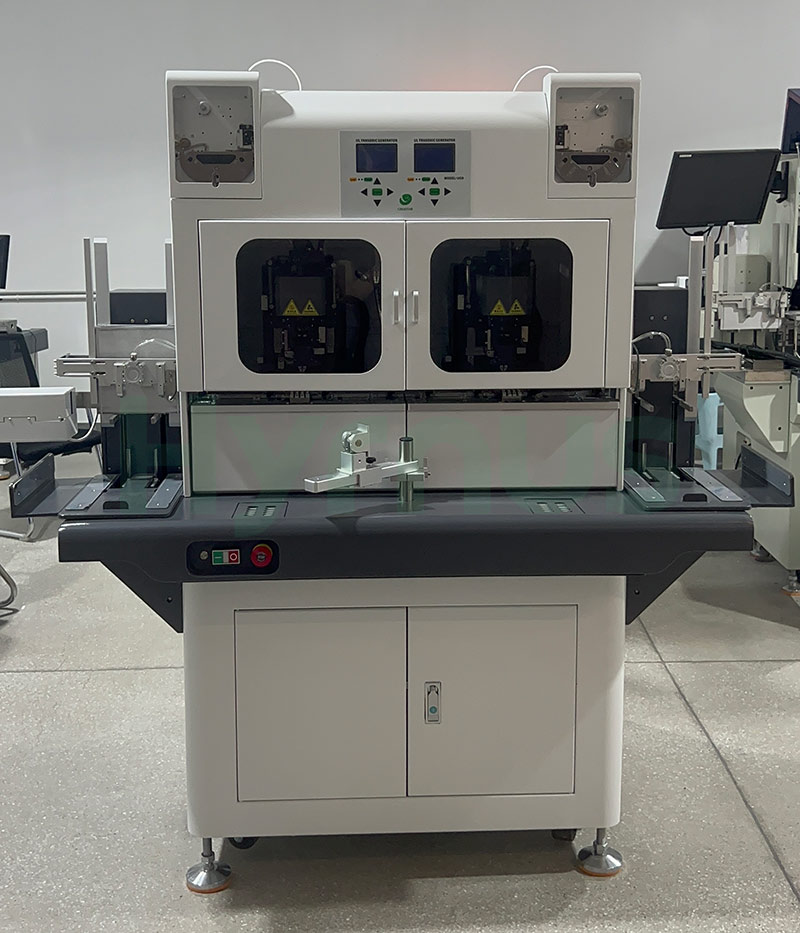

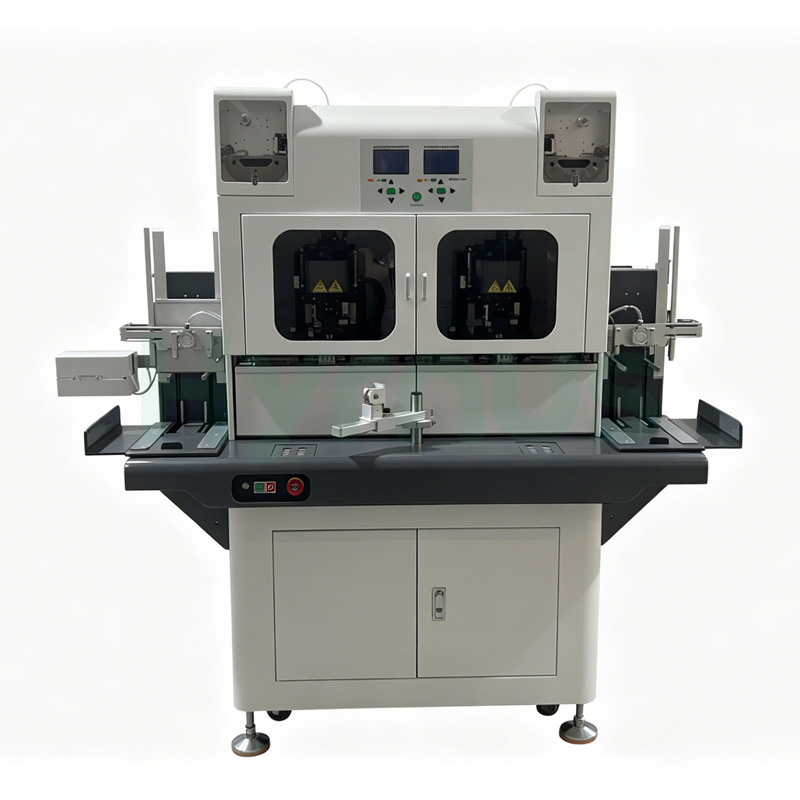

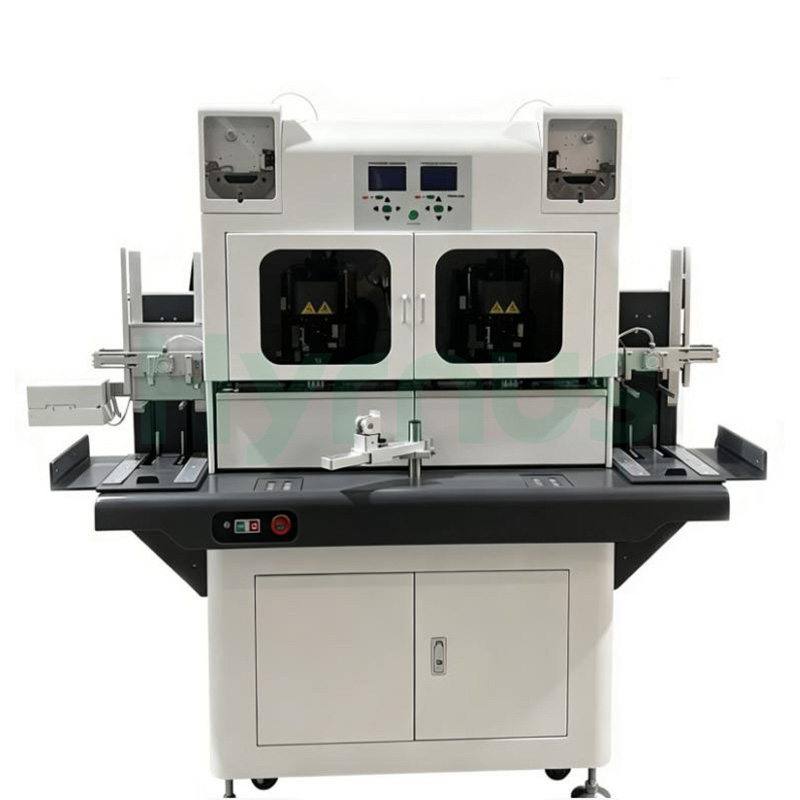

Ultrasonido automático HY-HW3850 Soldadora de cuñas de alambre de aluminio grueso Está diseñado para encapsulados de semiconductores de potencia de una o varias filas, incluidos TO-220, TO-3P, TO-247, TO-252, TO-251, TO-263 y productos similares.

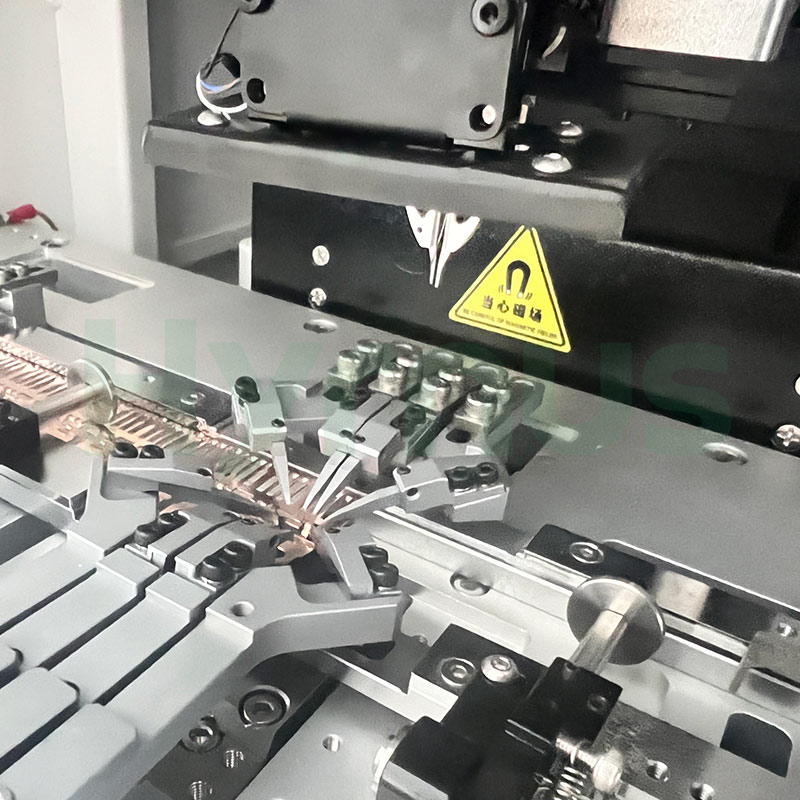

Sus dos cabezales de unión utilizan accionamientos de motor lineal de precisión y pueden girar automáticamente para realizar uniones en diferentes ángulos. El avanzado reconocimiento de imágenes PR, el control ultrasónico digital y el control de presión constante garantizan un posicionamiento preciso y una calidad de unión uniforme. Los dos cabezales de unión también pueden procesar simultáneamente diferentes diámetros de alambre, admitiendo alambres de aluminio de 125 a 500 μm.

Equipada con funciones de carga y descarga automáticas, monitorización de la alimentación de cables y alarma de fallos, la máquina permite una producción continua con mínima intervención manual. Para el ensamblaje de doble hilo TO-220, la capacidad de producción puede alcanzar aproximadamente entre 2200 y 2700 unidades por hora, lo que la hace idónea para la producción en masa eficiente de dispositivos semiconductores de potencia.

Aplicaciones

Características

No.	Artículo	Descripción
1	Unión de ultra precisión	Utiliza el mismo software de reconocimiento de imágenes que las máquinas de unión de hilo de oro, con recuperación automática de imágenes para chips con escala de grises irregular. Se calibran varias plantillas una por una para garantizar una mayor precisión de unión.
2	Calidad de unión según estándares internacionales	El rendimiento de la unión de cables es equivalente al de los equipos importados. Los parámetros de unión, la altura del bucle y la distancia entre ellos son ajustables digitalmente, lo que garantiza puntos de unión estables y uniformes.
3	Velocidad de unión líder en la industria	La velocidad de unión ocupa el primer lugar en China. Para 125μalambre de aluminio m, puede lograr 2.5–3.000 cables dobles por hora, lo que mejora enormemente la eficiencia del trabajo.
4	Sistema automático de carga y descarga	Equipado con un sistema de carga/descarga automático patentado que puede contener 4 cajas de material al mismo tiempo. Un operador puede manejar 4–5 máquinas, que permiten una producción en masa totalmente automatizada.
5	Accionamiento por servomotor	Incorpora servomotores para mejorar la estabilidad general y la capacidad de producción.
6	Interfaz de operación china	El sencillo menú de instrucciones en chino facilita el funcionamiento y la formación.
7	Sensor de fibra óptica importado de precisión	El sistema monitoriza en tiempo real la alimentación del cable y la calidad de la unión, detectando eficazmente problemas de mala unión y de cables que no se adhieren.
8	Combinación sencilla de consumibles	Los consumibles son directamente compatibles con los utilizados en las máquinas de equipo original.
9	Función de sujeción de cables	La abrazadera de cable integrada permite la formación de arcos eléctricos en los dos puntos de unión del chip.



Adopta tecnología avanzada de reconocimiento de imágenes y posicionamiento automático para lograr un posicionamiento preciso y automático de los puntos de unión, donde cada punto se puede configurar individualmente para productos con múltiples uniones. El potente sistema ultrasónico digital con seguimiento automático de frecuencia y un diseño optimizado del cabezal de unión garantiza una calidad de unión estable y fiable. El sistema de control de presión digital patentado mantiene una presión de salida constante para asegurar la consistencia de la unión. El mecanismo de carga y descarga está equipado con múltiples sensores electrónicos y control de contacto para un funcionamiento fiable, mientras que el dispositivo de fijación bien diseñado y el método de alimentación único garantizan la calidad de la soldadura y mejoran considerablemente la eficiencia. La transmisión mecánica de precisión, el PC industrial fiable y el software propietario garantizan una alta precisión de posicionamiento de la unión. Las funciones de alarma y apagado por fallos en la primera unión, alimentación de alambre anormal y otros problemas reducen eficazmente la tasa de defectos y aumentan la productividad. El diseño intuitivo permite a los nuevos operadores dominar el funcionamiento rápidamente, y una sola persona puede operar varias máquinas simultáneamente para mejorar aún más la eficiencia del trabajo.
