El HY-WD1202 incorpora husillos RPS importados, componentes de transmisión de precisión NSK y codificadores Renishaw para el control de bucle cerrado del eje Y, con alta precisión de posicionamiento. Admite medición de altura NCS, detección de cuchillas BBD, reconocimiento automático de imágenes y alineación de ruedas, siendo adecuado para silicio, obleas de SiC/GaN, cerámica, placas de circuito impreso y vidrio óptico.
Aplicada al corte de precisión para las industrias de circuitos integrados, dispositivos de potencia y LED, esta máquina con pantalla táctil cuenta con protección completa contra alarmas de presión y temperatura. Ofrece múltiples modos de corte para piezas estándar y complejas, lo que la hace ideal para la producción en masa en salas blancas con temperatura controlada.
Marca :
HYRNUSNúmero de artículo :
HY-WD1202Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :

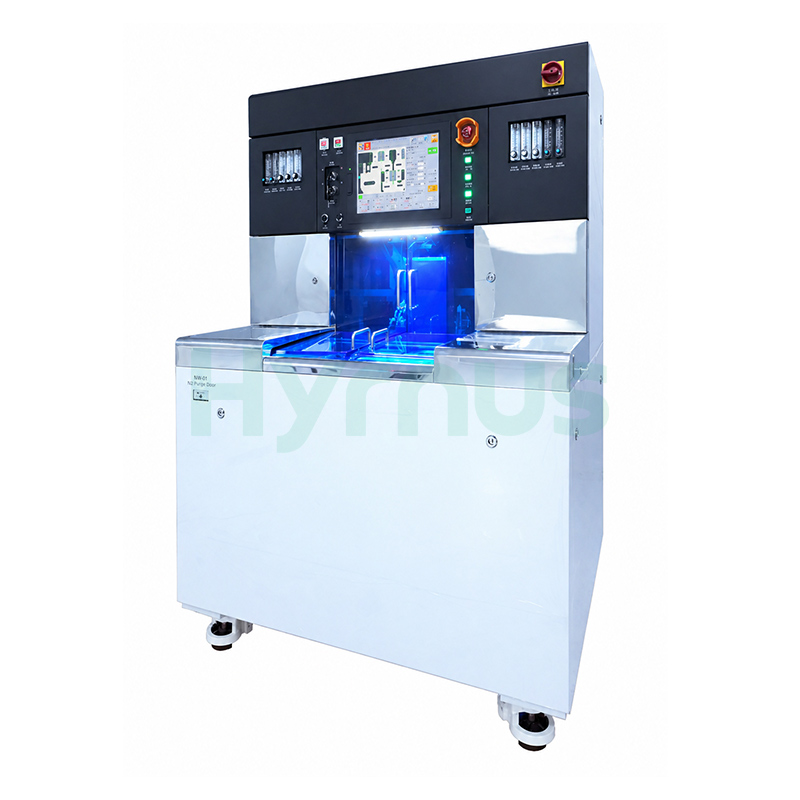

ChinaSierra de corte de obleas automática de doble husillo de 12 pulgadas para producción en masa
Introducción del producto
Este de 12/8 pulgadas Sierra de corte de obleas totalmente automática de doble husilloEstá equipada con husillos RPS de alta velocidad importados, un conjunto completo de componentes de transmisión de precisión NSK y codificadores lineales Renishaw para el control de bucle cerrado completo del eje Y, lo que proporciona una precisión de posicionamiento excepcional. Integrada con funciones inteligentes integrales que incluyen medición de altura sin contacto NCS, detección de rotura de cuchilla BBD, reconocimiento automático de imágenes y rectificado de cuchillas en la rueda, la máquina procesa obleas de silicio, semiconductores compuestos de SiC/GaN, sustratos cerámicos, PCB, vidrio óptico y otros materiales.
Se utiliza ampliamente para el corte de precisión en el encapsulado de circuitos integrados, dispositivos de potencia, LED y la industria de la cerámica electrónica. Con una pantalla táctil integrada para un manejo sencillo, el sistema cuenta con protección completa contra alarmas de presión, caudal y temperatura. Admite modos de corte automático/semiautomático, unidireccional/bidireccional y puede procesar piezas rectangulares, circulares y con programación compleja, lo que lo hace ideal para la producción en masa en salas blancas con temperatura controlada.
Características del producto
1. Estructura compacta, tamaño reducido y bajo nivel de ruido.
2. Máquina industrial integrada todo en uno con pantalla táctil para un manejo sencillo.
3. El eje Y adopta un control de bucle cerrado de escala lineal para lograr una alta precisión de posicionamiento.
4. Equipado con iluminación anular y coaxial para la observación de piezas de trabajo fabricadas con diversos materiales.
5. Funciones completas de protección de seguridad.
6. Se utilizan husillos importados para mejorar la calidad del procesamiento.
7. Medición de altura sin contacto NCS integrada para aumentar el nivel de automatización.
8. La función de afilado de cuchillas en la rueda garantiza una calidad de corte uniforme.
9. La detección en tiempo real de la rotura de la cuchilla BBD garantiza un rendimiento de corte estable.
Aplicación del producto
Esta máquina es capaz de cortar obleas de silicio, encapsulados plásticos QFN/BGA, placas de circuito impreso (PCB), sustratos cerámicos de alúmina y zirconia, cerámica de óxido para termistores, varistores y fotorresistencias, vidrio, cuarzo, niobato de litio, tantalato de litio y materiales magnéticos, ofreciendo soluciones de corte de precisión para componentes electrónicos, circuitos integrados, LED, células solares, componentes ópticos, piezas de fibra óptica e industrias de cerámica electrónica.
Especificaciones técnicas
| No. | Artículo | Parámetro | Observaciones |
| 1 | Tamaño de procesamiento | Φ310 / Φ210 mm | 12 pulgadas / 8 pulgadas |
| 2 | Husillo importado | Velocidad de rotación: 10000–60000 rpm | Husillos dobles |
| Potencia: 1,8 kW | |||
| 3 | Eje X | Recorrido de corte: Máx. 310 mm | - |
| Accionamiento: Servomotor | |||
| Resolución: 0,0001 mm | |||
| Velocidad de corte: 0,1–1000 mm/s | |||
| 4 | Eje Y | Recorrido de corte: Máx. 310 mm | - |
| Accionamiento: Servomotor + codificador lineal, control de lazo cerrado completo. | |||
| Precisión de posicionamiento repetitivo: 0,003/5 mm | |||
| Resolución: 0,0005 mm | |||
| Error acumulativo: 0,003/310 mm | |||
| Velocidad de corte: 0,1–300 mm/s | |||
| 5 | Eje Z | Recorrido efectivo / Tamaño del mandril: Máx. 14,7 mm / Φ58 mm | Profundidad máxima de corte ≤4 mm |
| Accionamiento: Motor paso a paso | |||
| Resolución: 0,0001 mm | |||
| Precisión de posicionamiento repetitivo: 0,001 mm | |||
| Tamaños de mandril: Φ49,4 mm ~ Φ54 mm | |||
| Diámetro máximo de la hoja: Φ58 mm | |||
| Velocidad máxima: 90 mm/s | |||
| 6 | eje θ | Rango de rotación: Máx. 380° | - |
| Accionamiento: Motor de accionamiento directo DD | |||
| Precisión de posicionamiento repetitivo: 3 segundos de arco | |||
| Resolución: 0,0002° | |||
| 7 | Sistema de alineación | Iluminación: coaxial + luz anular | - |
| Aumento: Bajo 0,75X / Alto 7,5X | |||
| Característica mínima observable: 0,005 mm | |||
| 8 | Peso de la máquina | 1800 kg | - |
| 9 | Dimensiones generales | 1580 mm × 1260 mm × 1750 mm (LWH) | - |
| 10 | Consumo total de energía | 8 kW | - |
Configuración estándar
| No. | Nombre de la pieza | Marca | Cantidad y unidad |
| 1 | Guía lineal del eje X | NSK (Japón) (Grado SP) | 1 juego |
| 2 | Guía lineal del eje Y | NSK (Japón) (Grado SP) | 1 juego |
| 3 | Guía lineal del eje Z | NSK (Japón) (Grado SP) | 2 juegos |
| 4 | Husillo de bolas del eje X | NSK (Japón) (Grado C3) | 1 unidad |
| 5 | Husillo de bolas del eje Y | NSK (Japón) (C0 Grado) | 2 piezas |
| 6 | Husillo de bolas del eje Z | NSK (Japón) (C0 Grado) | 2 piezas |
| 7 | Motor de accionamiento directo DD | NSK (Japón) | 1 juego |
| 8 | Servomotor del eje X | Panasonic (Japón) | 1 juego |
| 9 | Servomotor del eje Y | Panasonic (Japón) | 2 juegos |
| 10 | Motor paso a paso del eje Z | Mingzhi | 2 juegos |
| 11 | Codificador lineal | Renishaw (Reino Unido) | 2 juegos |
| 12 | Componentes neumáticos | SMC (Japón) | 1 juego |
| 13 | Huso | RPS (Corea del Sur) | 2 juegos |
| 14 | Sistema de control | Panasonic (Japón) | 1 juego |
Configuración funcional
1. Función de detección y alarma de bucle de medición de altura
2. Reanudar el corte desde la función de punto de interrupción.
3. Función de ajuste del mandril
4. Función de precorte
5. Función de enfoque automático
6. Función de detección de altura sin contacto (NCS).
7. Función de detección de rotura de cuchillas (BBD).
8. Función de rectificado de cuchillas sobre ruedas
9. Soportes para el corte de piezas rectangulares y circulares.
10. Modos de corte automático y semiautomático disponibles.
11. Modos de corte unidireccional y bidireccional disponibles.
12. Haga una pausa para inspeccionar en cualquier momento durante el funcionamiento.
13. Interfaz de operación en chino, admite el almacenamiento de múltiples archivos de procesamiento.
14. Microcompensación en tiempo real de proceso completo para errores de temperatura
15. Alarma y protección contra presión de aire, presión de agua y caudal insuficientes.
16. Programación de procesos para el corte de piezas complejas
17. Función de reconocimiento automático de imágenes
18. Mecanismo de carga/descarga automática con dispositivo de eliminación de estática.
19. Máquina de limpieza centrífuga de dos fluidos equipada con dispositivo de eliminación de estática.
20. Sistema de comunicación GM (Opcional)
Entorno operativo
Detalles del producto
Admite obleas de hasta Φ310 mm (12 pulgadas). El eje Y adopta un control de bucle cerrado completo con escala lineal Renishaw, con un error acumulativo ≤0,003 mm en un recorrido de 310 mm y una precisión de posicionamiento repetible de 0,003/5 mm, ideal para la producción en masa de chips de potencia de alta precisión.
Corta silicio, SiC/GaN, cerámica de alúmina, cuarzo, LN/LT, encapsulados QFN y PCB. Equipada con iluminación dual coaxial y anular, y lentes de baja y alta magnificación para una alineación visual precisa de diversos sustratos.
Husillos RPS dobles importados de alta velocidad; guías lineales y husillos de bolas NSK, motor NSK DD, servomotor Panasonic, sistema neumático SMC y codificador Renishaw. Todos los componentes de precisión importados garantizan una baja tasa de fallos para un funcionamiento ininterrumpido.
