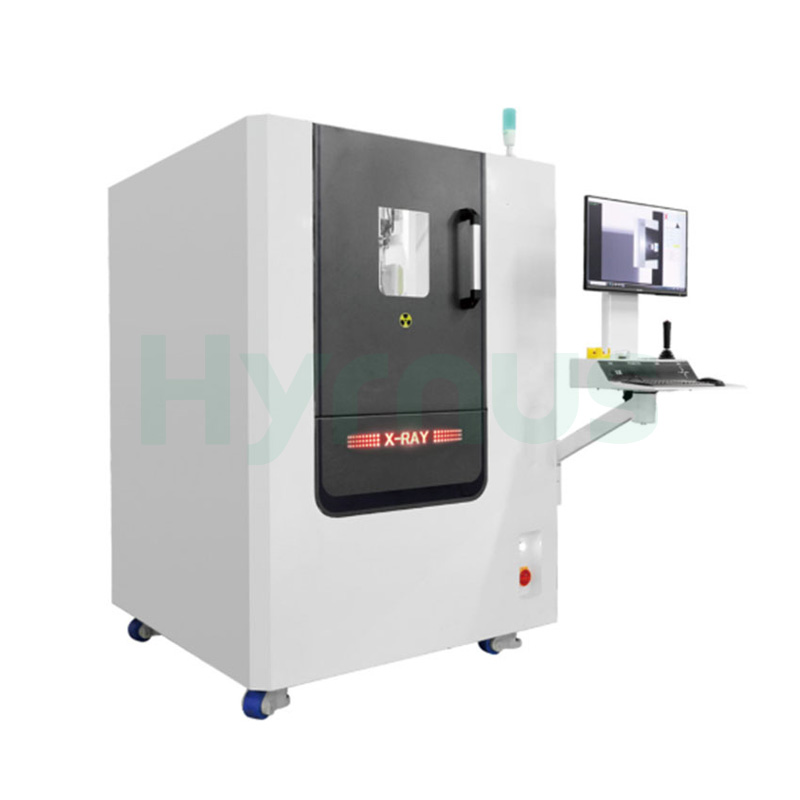

Sistema semiautomático de inspección por rayos X para baterías y semiconductores de nueva energía.

Funciones y principios de funcionamiento del producto

Este equipo emite rayos X a través de una fuente que penetra en el interior del objeto analizado. El receptor recibe los rayos X y genera imágenes, a partir de las cuales el personal determina manualmente los defectos internos del objeto.

Características del producto

1. Movimiento programable CNC

Las trayectorias de movimiento predefinidas permiten la inspección automática multipunto. Se utiliza principalmente para evaluar la calidad de productos en lotes pequeños y mejora notablemente la eficiencia de la inspección.

2. Medición automática de burbujas

Medición automática con un solo clic para calcular la proporción de área de burbujas y huecos dentro de los productos.

3. Imágenes de alta definición

Las imágenes originales se procesan mediante algoritmos para lograr una mayor nitidez, lo que facilita la identificación de los defectos del producto.

4. Protección de seguridad multicapa

La máquina está completamente encerrada en una cabina de plomo, con una fuga de radiación inferior al estándar nacional de 1 μSv/h. Se han instalado interruptores de seguridad en las puertas de plomo para interrumpir automáticamente la emisión de rayos X al abrirlas. El equipo ha superado la certificación de seguridad radiológica y ha obtenido los certificados de exención.

Especificaciones técnicas 1



Módulo	Artículo	Detalles
Modelo		HY-XR5010A
Fuente de rayos X	Voltaje máximo del tubo	90 kV
	Corriente máxima del tubo	200 μA
	Potencia de salida máxima	8W
	Punto focal mínimo	7 μm
	Vida útil del tubo de rayos X	8000 horas o 1 año desde la entrega del dispositivo (lo que ocurra primero; se excluyen los daños causados ​​por el usuario).
Sistema de imágenes	Resolución espacial	5,8 lp/mm
	Tamaño de píxel	85 μm
	Velocidad de fotogramas	35 fps (1×1)
	Área de detección efectiva de paneles planos	128×128 mm
	Matriz de píxeles	1536×1536
	Función de inclinación	Inclinación opcional de ±45°
	Aumento	Aumento geométrico: 40X (31X para la versión inclinable) Aumento del sistema: 200X (155X para la versión inclinable, aumento ilimitado con parámetros abiertos)
	Vida útil de los paneles planos	8000 horas o 1 año desde la entrega del dispositivo (lo que ocurra primero; se excluyen los daños causados ​​por el usuario).
Escenario	Peso máximo de muestra que se puede cargar	10 kg
	Tamaño del escenario	500 mm × 500 mm
	Rango de detección de escenario efectivo	460 mm × 460 mm
	Instalación del producto	Personalizado según sea necesario
Sistema de software	Navegación y posicionamiento	Compatible
	Medición automática	Compatible
	Inspección automática CNC	Compatible
	Modo de suspensión automático	5 minutos sin funcionamiento del tubo de rayos X (configurable)
	Método de control de movimiento	Ratón, teclado y joystick
Ordenadores industriales (IPC)	Monitor	23,8 pulgadas
	Sistema operativo	Windows 10
	Disco duro	SSD de 1 TB
Otros	Peso total de la máquina	1400 kg
	Método de apertura de la puerta	Puerta de apertura manual hacia la izquierda
	Fuga de rayos X	≤1,0 μSV/h (Probado con un dosímetro de radiación certificado por un tercero)



Especificaciones técnicas 2



Parámetro	Modelo: HY-XR5010 (2D) Versión estándar	Modelo: HY-XR5010 (2D) Edición Profesional	Modelo: HY-XR5010 (2D) Edición Premium
Rendimiento del equipo
Dimensiones generales	1700 mm (largo) × 1100 mm (ancho) × 1800 mm (alto)
Peso de la máquina	800 kg
Fuente de alimentación	110V/220V/10A
Consumo de energía	1,5 kW
Ángulo de inclinación	± 0°
Entrada de producto (opcional)	Escaneo de códigos de barras manual/automático
Rango de inspección efectivo	450 mm × 410 mm
Método de inspección	Inspección manual/basada en algoritmos
Tamaño del escenario	510 mm × 460 mm
Carga máxima por etapa	5 kg
Nivel de radiación	< 1 µSv/h
Número de ejes	4 ejes
Rendimiento de la fuente de rayos X
Modelo de tubo	Serie CNT	Serie L
Tipo de tubo	Tubo cerrado de nanotubos de carbono (CNT)	Tubo cerrado reflectante
Voltaje máximo del tubo	90 kV	90 kV
Corriente máxima del tubo	150 µA	200 µA
Ángulo de emisión	90°	30° – 80°
Resolución mínima	3–15 µm	5–15 µm
Rendimiento del detector de panel plano
Modelo de detector	Serie de ballenas	Serie de Ensayos No Destructivos	Serie MFG
Tipo de detector	Silicio amorfo	Nueva TFT	Silicio amorfo
Resolución	4,0 Lp/mm	5,8 Lp/mm	10 Lp/mm
Tamaño de píxel	125 µm	85 µm	49,5 µm
Matriz de píxeles	1024 mm × 1248 mm	1536 mm × 1536 mm	2312 mm × 2904 mm
Área de imagen efectiva	160 mm × 128 mm	130 mm × 130 mm	114 mm × 143 mm
Profundidad de bits de conversión A/D	16 bits	16 bits	14 bits
Velocidad de fotogramas (1×1)	30 fps	20 fps	10 fps
Características y aplicaciones	Adecuado para la detección de objetos extraños en la industria alimentaria, la inspección de la calidad de las uniones de soldadura y la detección de huecos en la electrónica 3C, y la inspección de la estructura interna en la industria de los semiconductores.	Se utiliza principalmente para la inspección dimensional y de la estructura interna de productos, con una precisión de hasta 0,01 mm. Se emplea ampliamente como equipo de medición de alta precisión en los sectores de ensamblaje de placas de circuito impreso (PCBA) y energías renovables.	Diseñado para productos con estructuras complejas y requisitos de alta precisión. Se utiliza en la inspección de componentes electrónicos de alta gama, incluyendo la inspección de uniones de hilo de oro y cobre en la industria de semiconductores.



Descripción del componente



No.	Nombre de la función	Componentes principales
1	Sistema de detección e imagen de rayos X	Tubo de rayos X, detector de panel plano
2	Sistema de protección contra la radiación de rayos X	Caja blindada con plomo
3	Sistema de control de movimiento	Plataforma móvil X/Y, tarjeta de control de movimiento
4	Sistema de procesamiento de imágenes	Software propietario de procesamiento e inspección de imágenes desarrollado por Zhengye.
5	Sistema de navegación	Cámara de alta definición
6	Funciones del software	Modo de medición sin conexión, navegación automática, observación manual, evaluación manual. La función de evaluación automática se ofrece como una característica complementaria y no se incluye como requisito de aceptación.



Requisitos del flujo de operación del proceso



Paso	Descripción de la operación
1	Carga manual de materiales mediante la apertura de la puerta.
2	Coloque manualmente el producto de prueba y el accesorio en la plataforma de transporte.
3	Cierre la puerta manualmente y active la fuente de rayos X.
4	Localice la posición inicial del objeto de prueba utilizando la función de navegación.
5	La etapa portadora se desplaza a lo largo de la trayectoria preprogramada.
6	El equipo de rayos X realiza la toma de imágenes de forma automática.
7	El operador evalúa el resultado (OK/NG) basándose en la imagen y marca el producto.
8	El software almacena los resultados del juicio y muestra las imágenes de los resultados correspondientes.
9	Desactive la fuente de rayos X, abra la puerta manualmente y clasifique los productos.



Configuración y estándares generales de los equipos



Artículo	Especificación
Color del equipo	Cuerpo principal: Blanco RAL 9016 (o según la muestra de color proporcionada por el cliente).
Normas de seguridad	Cumple con las normas de seguridad pertinentes para equipos electromecánicos de la República Popular China.
Nivel de ruido	≤ 75 dB (medido a 1 m de la superficie del equipo)
Temperatura de funcionamiento	25 ± 3 °C
Humedad de funcionamiento	≤ 60% HR (sin condensación)
Consumo de energía	≤ 2 kW
Dimensiones del equipo	L 1270 mm × An 1340 mm × Al 1800 mm (las dimensiones finales pueden variar según el producto real)
