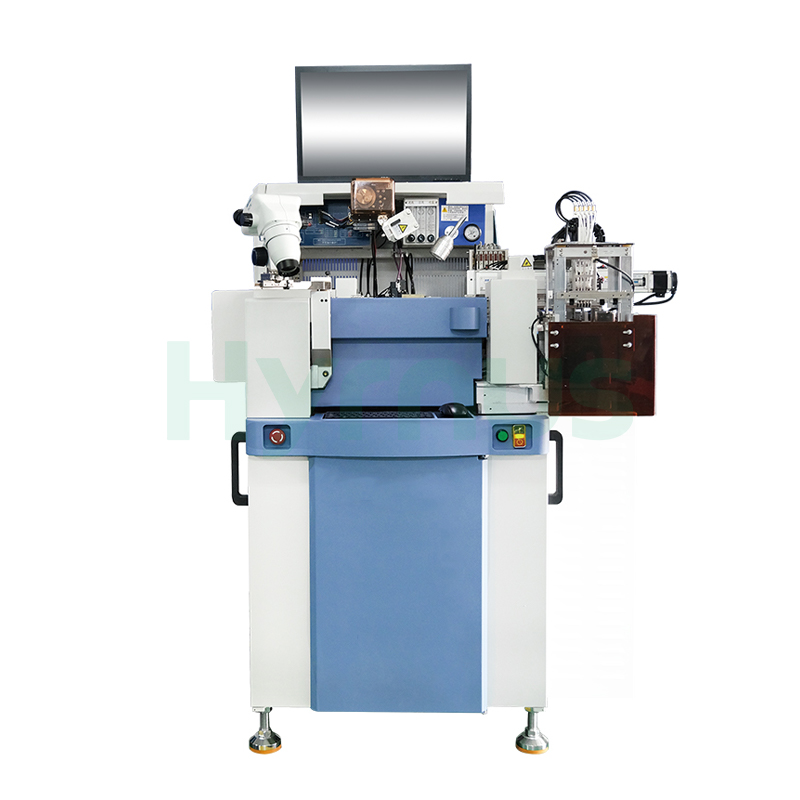

El HY-WB400/HY-WB400P Máquina de unión de cables Es un sistema de unión de cables con soporte basculante y giratorio, diseñado para la interconexión multiplanar en el empaquetado de dispositivos de comunicación óptica. Incorpora manipulación automática de materiales, fijaciones personalizables, trayectoria óptica programable y un sistema de accionamiento directo XYZR de alta precisión. Gracias a su cambio rápido y la función PR Look Ahead, ofrece una alta productividad y un rendimiento de producción eficiente.
Marca :
HYRNUSNúmero de artículo :
HY-WB400 / HY-WB400PPedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina de unión de cables para componentes de comunicación óptica y soldadura de bolas de semiconductores
Introducción del producto
El HY-WB400/HY-WB400PMáquina de unión de cables Es un producto que incorpora un soporte de trabajo basculante/giratorio, diseñado específicamente para optimizar el proceso de interconexión multiplanar entre chips y pines en la producción de componentes de comunicación óptica. Se reconoce como una de las piezas clave en el empaquetado y la fabricación de dichos componentes.
Características
| No. | Característica |
| 1 | Sistema eficiente de manipulación y sujeción de materiales, carga y descarga automáticas, cargadores y accesorios personalizables según los productos del cliente. |
| 2 | Sistema de trayectoria óptica programable |
| 3 | Sistema de accionamiento directo XYZR eficiente y de alta precisión |
| 4 | Cambio rápido de producto, en menos de 30 minutos. |
| 5 | Función PR Look Ahead, máxima eficiencia de producción (UPH) del mercado >1K a 4 hilos TO56 |
Especificaciones técnicas
| No. | Parámetro | Especificación |
| 1. | Portafolio de trabajo (personalizable) | |
| 2. | Trabajador Z Viajes | 17 mm |
| 3. | Temperatura del calentador | Temperatura ambiente ~ 300 °C |
| 4. | Rango XY del soporte de trabajo | 72 mm × 46 mm |
| 5. | Sistema operativo | Windows |
| 6. | Viajes para fortalecer los lazos familiares | 60 mm × 45 mm |
| 7. | Paso mínimo de la almohadilla de unión | 45 μm |
| 8. | Precisión de la unión | ±3 μm a 3σ |
| 9. | Diámetro del alambre | 18 μm ~ 50 μm |
| 10. | Longitud máxima del cable | 7 mm |
| 11. | Altura mínima del bucle | 60 μm |
| 12. | Precisión de la altura del bucle | ±25,4 μm |
| 13. | Columpio de alambre | ±25 μm |
| 14. | Control de bucle | Totalmente programable |
| 15. | Trayectoria óptica | Zoom continuo de 2 a 4 / de 1,6 a 3,6, con enfoque automático programable. |
| 16. | Velocidad de unión estándar | TO56 UPH >1K a 4 hilos (3 bucles de rotación) |
| 17. | Tolerancia de posición del chip | X: ±190 μm, Y: ±140 μm |
| 18. | Tolerancia del ángulo de la viruta | Rotación ±45° |
| 19. | Potencia ultrasónica | 0~2 W |
| 20. | Fuerza de enlace | 0~360 g |
| 21. | Voltaje de entrada | CA 220V ± 10% (50 Hz) |
| 22. | Requisitos de aire comprimido | 0,35~1 MPa, conexión de aire Φ10 |
| 23. | Peso | Peso neto: 700 kg |
| 24. | Consumo nominal de aire | 150 L/min a 0,5 MPa |
| 25. | Dimensiones (Ancho × Profundidad × Alto) | 1250 × 950 × 2100 mm |
| 26. | Modos de bucle | Bucle Q / Bucle S / Torsión BGA |
| 27. | Altura de la placa de sujeción | 5,2 mm |
| 28. | Ángulos planos soldables | 0° / 12° / 90° / 270° |
Condiciones de uso
| No | Artículo | Requisitos |
| 1. | Temperatura ambiente (temperatura de la habitación) | 15°C ~ 30°C |
| 2. | Humedad relativa ambiental | 30% ~ 60% (sin condensación) |
| 3. | Vibración | Las vibraciones pueden afectar la precisión del equipo; manténgalo alejado de fuentes de vibración. |
| 4. | Requisitos de energía | 1. 220 V CA ± 10% |
| 2. Potencia ≥ 2000 W | ||
| 3. Frecuencia: 50 Hz ± 1 Hz | ||
| 5. | Toma de tierra | Debe estar correctamente conectado a tierra. Siga las normas locales sobre especificaciones de conexión a tierra. |
| 6. | Otros | - Asegúrese de que la fuente de alimentación esté ubicada cerca de la máquina. |
| - Tras la instalación en obra, se requiere una nivelación de precisión con un instrumento de nivelación. | ||
| - No utilice la máquina en áreas con ruido intenso, vibraciones, altas temperaturas o contaminación por aceite. | ||
| - Evite instalar la máquina cerca de ventiladores de refrigeración, puertos de ventilación o fuentes de contaminación por aceite. | ||
| 7. | Voltaje | 220V ± 10% |
| 8. | Frecuencia | 50/60 Hz |
| 9. | Toma de tierra | Debe estar conectado a tierra |
| 10. | Fuerza | ≥2000W |
| 11. | Especificación de interfaz | 10 A, monofásico de 3 hilos |
