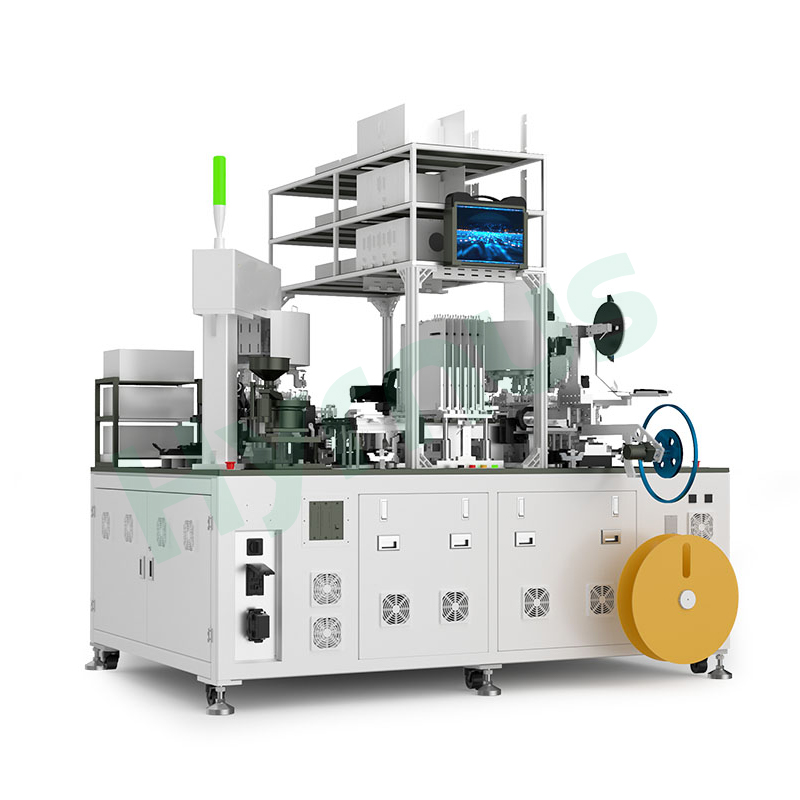

Máquina de prueba y clasificación de condensadores de tantalio y aluminio

Máquina de prueba y clasificación HY-CS3025 Es compatible con alimentación en cinta y a granel, e integra el conformado, la inspección visual por IA, las pruebas de rendimiento eléctrico de alta precisión y el encintado del producto terminado en una única plataforma. Adopta una torreta estándar con motores DD importados, que ofrece una precisión de posicionamiento de ±0,01 mm y una UPH de hasta 60 000. Las pruebas de capacitancia ofrecen una alta repetibilidad y un excelente rendimiento de aislamiento. El sistema de visión por IA admite la inspección multifacética con una precisión de ≥50 μm, junto con un sistema de datos de la Industria 4.0 para una trazabilidad completa de extremo a extremo.

Su diseño modular permite un cambio con un solo clic para adaptarse a la electrónica de consumo, la electrónica automotriz y otros sectores. Con una tasa de precisión de inspección ≥97%, ayuda a las líneas de producción a mejorar la calidad y la eficiencia, al tiempo que reduce los costos operativos y los relacionados con defectos.

Escenarios de aplicación

Incluye, entre otros, pruebas de condensadores de tantalio de chip y condensadores de aluminio multicapa. Póngase en contacto con nosotros para requisitos especiales..

Especificaciones técnicas

Artículo	Especificación
Modelo	HY-CS3025
Tamaños de paquetes de chips	Caso A, B, C, D, etc.
Formato de entrada	A granel
Formato de salida	Cinta y carrete (T&R)
Equipo UPH	≥ 14K (corriente de fuga, tiempo de carga/descarga ≤ 48 s)
Elementos principales de la prueba	Capacitancia y factor de disipación, ESR, corriente de fuga, voltaje residual
Inspección delantera y trasera	Precisión de inspección > 50 µm; detectable con contraste > 30. Tipos de defectos: etiquetas borrosas (componentes mixtos), arañazos, agujeros, astillamiento, núcleos faltantes, grietas, contaminación, deformación del plomo, levantamiento del plomo, cables de longitud excesiva o insuficiente, exposición del cobre del plomo, desbordamiento del plomo, rebabas de plomo, hendiduras en los bordes, filamentos de estaño, etc.
Dimensiones del equipo	2100 mm (largo) × 1500 mm (ancho) × 2000 mm (alto)

Detalles del producto
