Equipo de inspección rápida de rayos X 3D CT para la detección de OH en celdas de energía laminadas

Introducción del producto

HY-XRB8101 Equipos de inspección por rayos X TC 3D de alta velocidad Es un dispositivo de ensayo no destructivo especializado y personalizado para fabricantes de energías renovables. Diseñado para líneas de producción de celdas de energía laminadas, este tomógrafo de rayos X 3D se centra en la inspección de defectos de orificios abiertos (OH) en las esquinas de las celdas para lograr una supervisión de calidad en línea de todo el proceso. El sistema se basa en imágenes de penetración de rayos X: irradia las esquinas de las celdas desde múltiples perspectivas y un detector de panel plano captura imágenes de proyección 2D continuas. Algoritmos profesionales de reconstrucción 3D convierten estas imágenes en modelos 3D de alta resolución, lo que permite la observación virtual libre de secciones transversales de las estructuras internas de las celdas.

Equipado con algoritmos visuales de IA inteligentes, el equipo puede identificar y clasificar automáticamente los defectos de orificios abiertos. Ofrece una inspección en línea de alta precisión y consistente, lo que aumenta eficazmente el rendimiento de las celdas terminadas y reduce los costos de las pruebas manuales en las fábricas de celdas laminadas a gran escala.

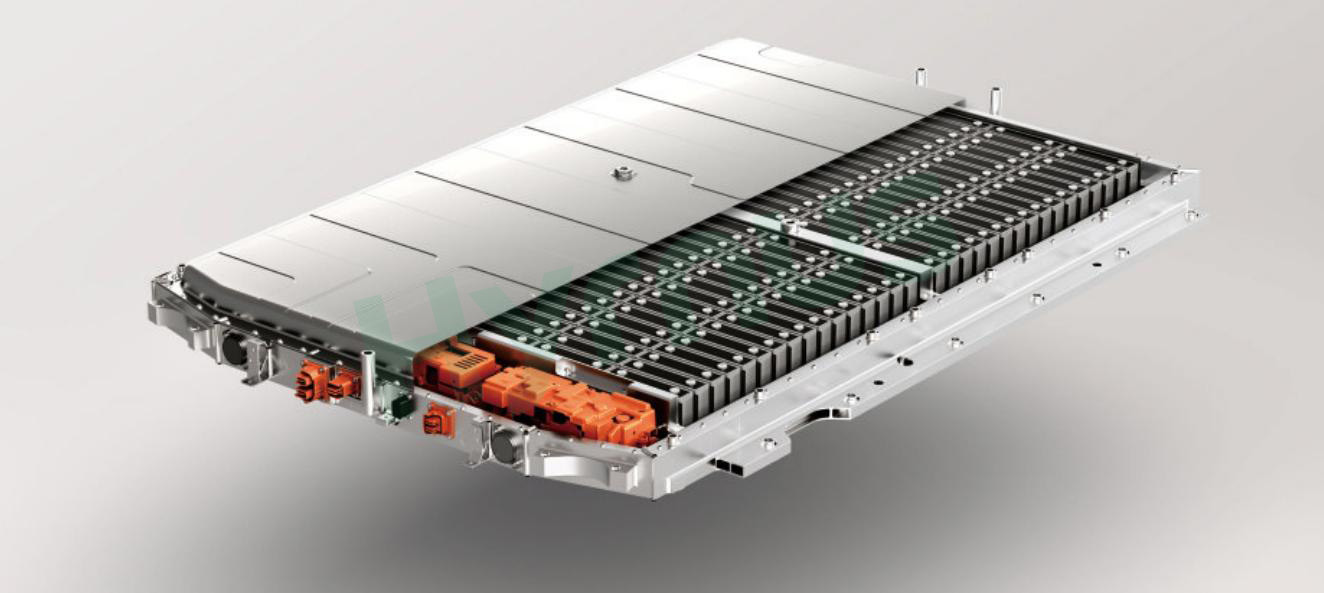

Aplicación del producto

Características del producto

1. Algoritmos de imagen personalizables

Desarrollar algoritmos de software específicos, adaptados a las características de los productos de los clientes, para lograr una identificación y detección de defectos totalmente automática.

2. Alta precisión

Equipado con rodamientos de alta precisión para ofrecer una elevada exactitud de rotación del sistema de imagen.

3. Alta resolución

Consigue una resolución de imagen de hasta 10 μm.

4. Alta eficiencia

Adopta un control de movimiento preciso y algoritmos avanzados para completar el escaneo y la reconstrucción de una sola esquina en menos de 3 segundos.

5. Cambio automático de esquinas

La sujeción única del producto permite la conmutación automática del escaneo en las cuatro esquinas.

6. Mejora de imagen

Mejora automáticamente las imágenes de corte después de la reconstrucción.

7. Algoritmos de IA

La potente tecnología de IA permite una tasa de falsos positivos ultrabaja.

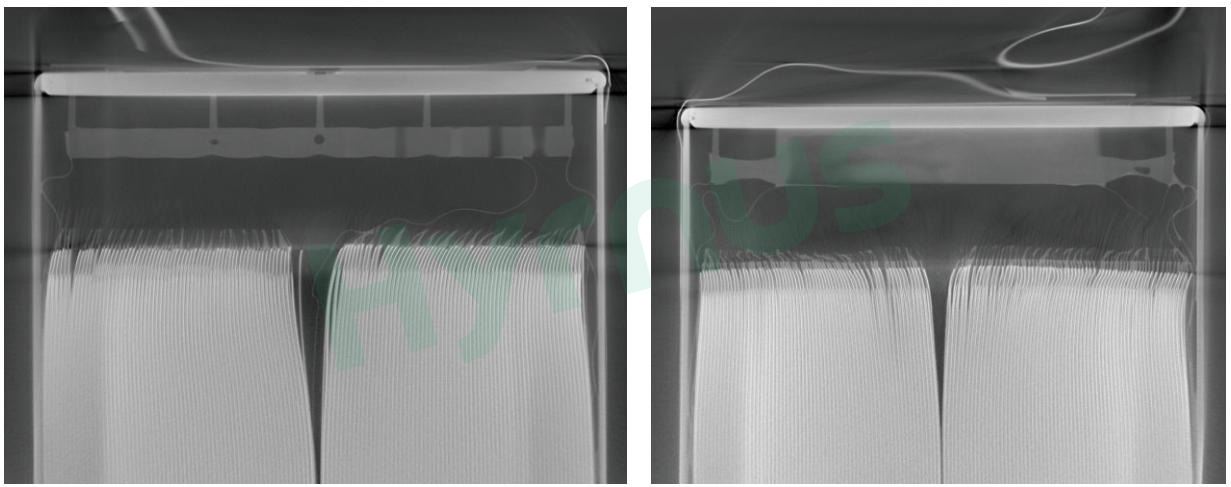

Imágenes de los resultados de la inspección

Inspección de celda prismática



Especificaciones técnicas

Artículo			Especificación
Modelo			HY-XRB8101
Objeto de inspección			Batería laminada
Elemento de inspección			OH (Defecto de agujero abierto)
Especificaciones de imagen	Método de imagen	Imágenes tomográficas 3D mediante imágenes de proyección múltiple
	Resolución de imágenes	Seleccionable según el objeto de inspección.
	Tubo de rayos X	Tubo cerrado de microfoco
	Detector de panel plano	FPD (Detector de panel plano)
Modo de escaneo			Escaneo de haz cónico
Resolución de la tarjeta JIMA (Definición de imagen)			≤ 5 μm
Aumento			15×
Objeto de inspección	Peso del producto		≤ 10 kg
	Dimensiones del producto		L: 300–650 mm; W: 60–150 mm; T: 1–25 mm
Función de medición			Análisis de defectos OH
Especificaciones del equipo		Dimensiones generales	L (frontal) 2900 × An 2100 × Al 2000 mm (sin incluir el monitor)
		Peso	Aproximadamente 11 toneladas
		Fuente de alimentación	CA 380/220V ±10%, 50 Hz
		Consumo de energía	9 kW
		Presión atmosférica	0,4–0,6 MPa
		Método de control de movimiento	Ratón, joystick y teclado
		Controlador principal	PC de estación de trabajo
		Fuga de radiación	< 1 μSv/h
