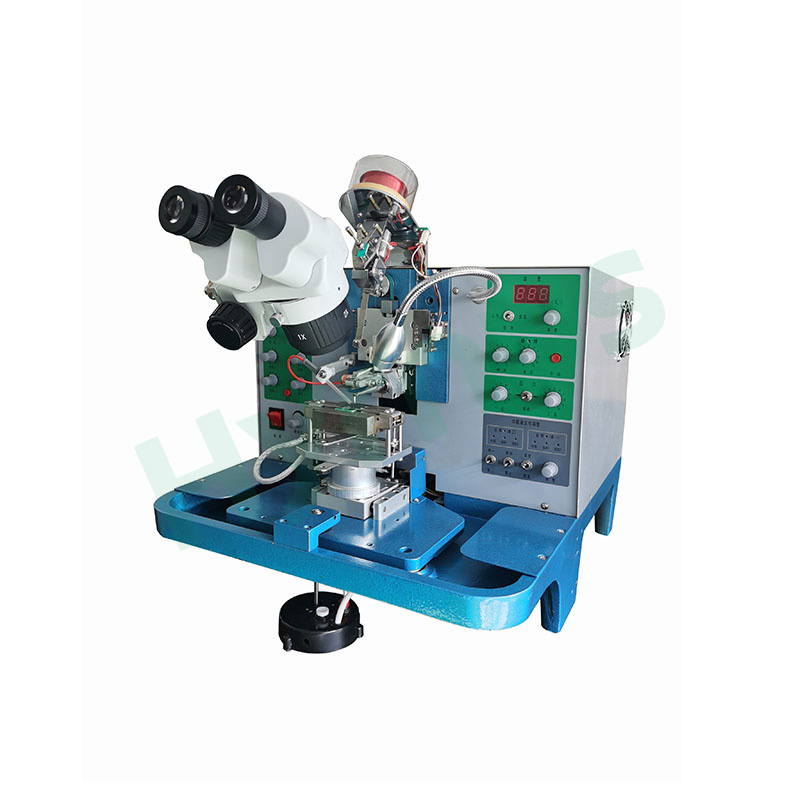

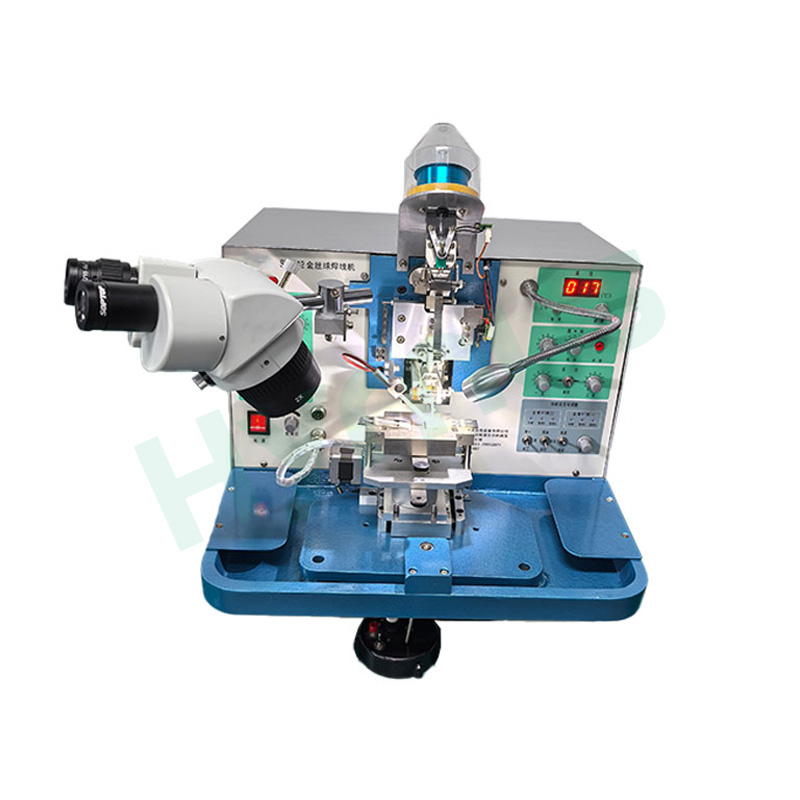

Máquina de unión de bolas con alambre de oro

La máquina de soldadura de hilo con bola de oro HY-GB2012 se utiliza principalmente para la soldadura interna de terminales de LED de alta potencia, diodos láser, diodos de baja y media potencia, transistores, circuitos integrados, sensores y dispositivos semiconductores especiales. Es especialmente adecuada para la soldadura de hilos en dispositivos LED de alta potencia.

Marca :
HYRNUS
Número de artículo :
HY-GB2012
Pedido (cantidad mínima de pedido) :
1 Set
Garantía :
One-Year Warranty and Lifetime Maintenance
Pago :
T/T
Plazo de entrega :
7-35 Days
Origen del producto :
China

CONSULTE AHORA

Máquina de unión de bolas con alambre de oro

Introducción del producto

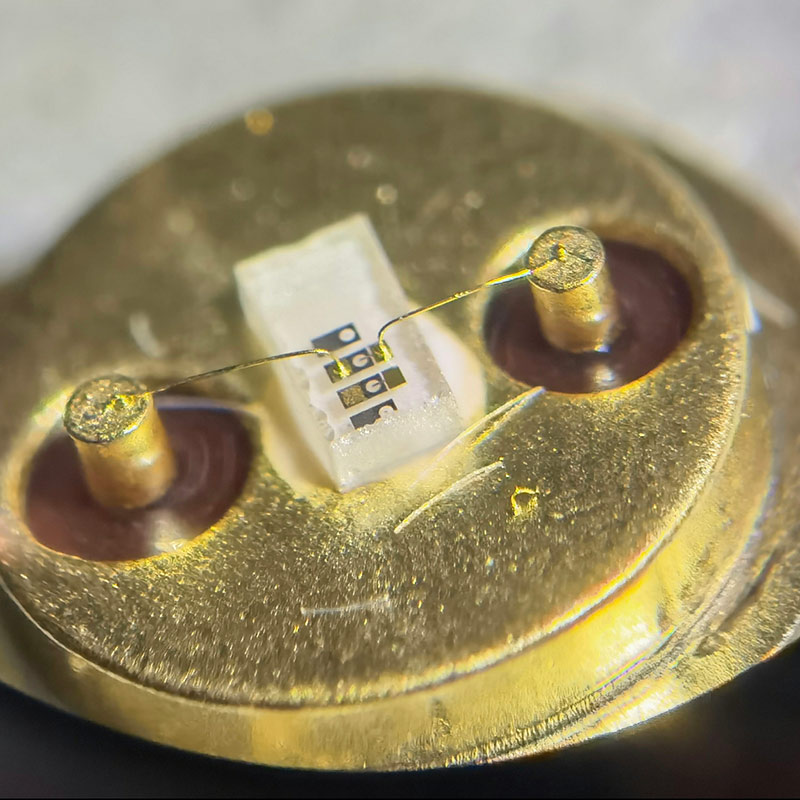

La máquina de unión de hilo de oro HY-GB2012 utiliza tecnología de unión ultrasónica para conectar el hilo de oro con las almohadillas de los chips y los sustratos, lo que permite una interconexión eléctrica y una transmisión de señal fiables. El extremo del hilo de oro se compacta en forma de esfera mediante un proceso electrónico de alta tensión, y luego se une bajo presión, tiempo y vibración ultrasónica controlados. Es uno de los equipos clave en el microensamblaje electrónico, ya que ofrece una calidad de unión estable, un buen rendimiento eléctrico y una mayor fiabilidad que la unión de hilo de silicio-aluminio.

Características del producto

*Admite la unión unidireccional y bidireccional para un funcionamiento flexible.

*Almacena datos de conexión de dos hilos para mejorar la comodidad y la eficiencia.

*Altura del bucle y altura del segundo enlace ajustables por separado para diferentes estructuras de brackets.

*Varias opciones de forma de bucle, adecuadas para soportes LED de alta potencia, de copa profunda y tipo piraña.

*La compensación de la segunda bola de unión mejora la capacidad de unión y reduce la tasa de fallos.

*La indexación automática en 1 o 2 pasos mejora la eficiencia de la producción.

*La función de indexación continua es adecuada para aplicaciones de retrabajo.

*La detección capilar reduce las falsas conexiones causadas por una instalación incorrecta.

*La salida de potencia ultrasónica de cuatro canales garantiza una calidad de unión más uniforme.

*La mejor formación de la bola permite enlaces iniciales más pequeños y enlaces secundarios más fiables.

Campos de aplicación

*Dispositivos de microondas

*Módulos de RF

*Circuitos híbridos

Circuitos MEMS

*Dispositivos optoelectrónicos

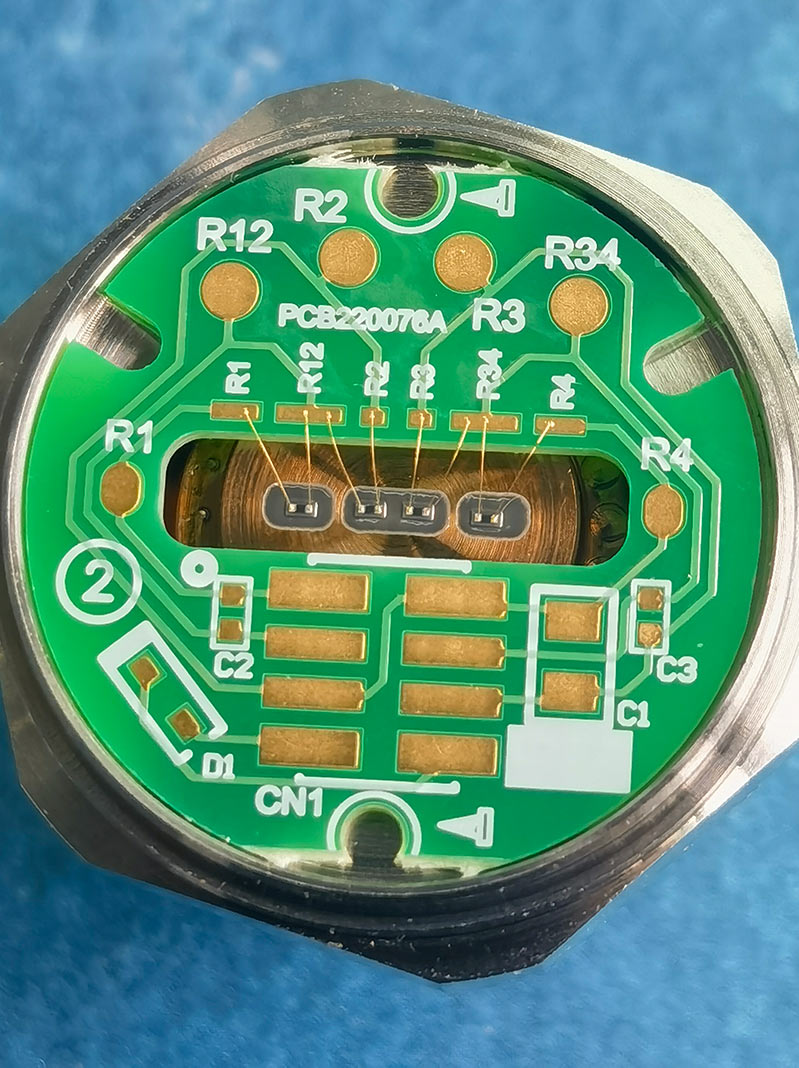

*Sensores

*Dispositivos nano

*Dispositivos semiconductores

*Dispositivos de radar

*Componentes militares

*Circuitos de propósito especial

*Embalaje COB/SOB

Industrias aplicables

*Empresas optoelectrónicas

*Fabricantes de componentes electrónicos discretos

*Institutos de investigación

*Laboratorios universitarios

*Organizaciones de I+D y producción

Parámetros técnicos

Artículo	Especificación
Fuente de alimentación	220 V CA ±10%, 50 Hz, 300 W, requiere conexión a tierra fiable.
Fuente de alimentación opcional	CA 110 V personalizable
Consumo de energía	Máx. 300 W
Diámetro del alambre de oro aplicable	16–50 μm / 0,7–2 mil
Temperatura de unión	Temperatura ambiente a 400 °C
Potencia ultrasónica	4 canales, 0–5 W, ajustables continuamente en dos rangos.
Tiempo ultrasónico	5–200 ms ±5% / 20 ms por paso
Tiempo para estrechar lazos	2 canales, 0–200 ms
Presión de unión	2 canales, 25–180 g
Tiempo mínimo de vinculación	0,4 s / cable
Límite máximo automático entre el primer y el segundo bono.	≥4 mm en ambas direcciones
Rango de ajuste de altura del bucle	0–6 mm
Longitud del cable de cola	0–2 mm
Tamaño de la bola de oro	Formación de bolas electrónicas negativas, diámetro ajustable
Rango de movimiento de la fijación	Φ25 mm
Microscopio	Microscopio estándar de dos etapas: 15× / 30×
Configuración opcional	Cámara y monitor HD
Dimensiones generales	520 × 460 × 550 mm, largo × ancho × alto
Peso	Aprox. 28 kg

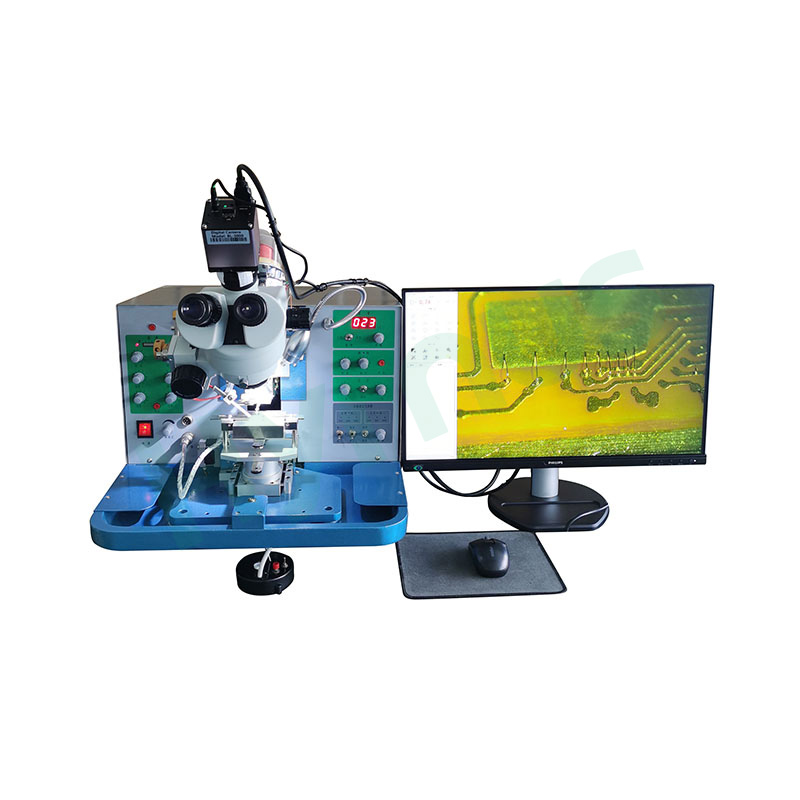

Especificaciones de la cámara y el monitor HD opcionales

Sistema embebido con arquitectura FPGA + ARM, que ejecuta el sistema operativo Linux 3.10.
Procesador Cortex-A9 de doble núcleo, frecuencia principal de 1 GHz, con hasta 1 GB de memoria DDR3.
Equipada con un sensor CMOS retroiluminado de 1/2 pulgada.
Adquisición de imágenes de alta velocidad de hasta 2 MP, con una resolución de 1920 × 1080 a 60 fps.
Dos puertos USB para conectar un ratón o teclado inalámbrico.
La interfaz HDMI HD garantiza una visualización de imagen nítida y brillante.
Nueva interfaz de usuario para un funcionamiento más intuitivo y cómodo.
Diseño de botón plano muy popular, atractivo y fácil de usar.
La función avanzada de supresión de reflejos reduce eficazmente los reflejos intensos.
Admite la selección de idiomas chino simplificado, chino tradicional e inglés.
Tamaño del monitor: 24 pulgadas.
