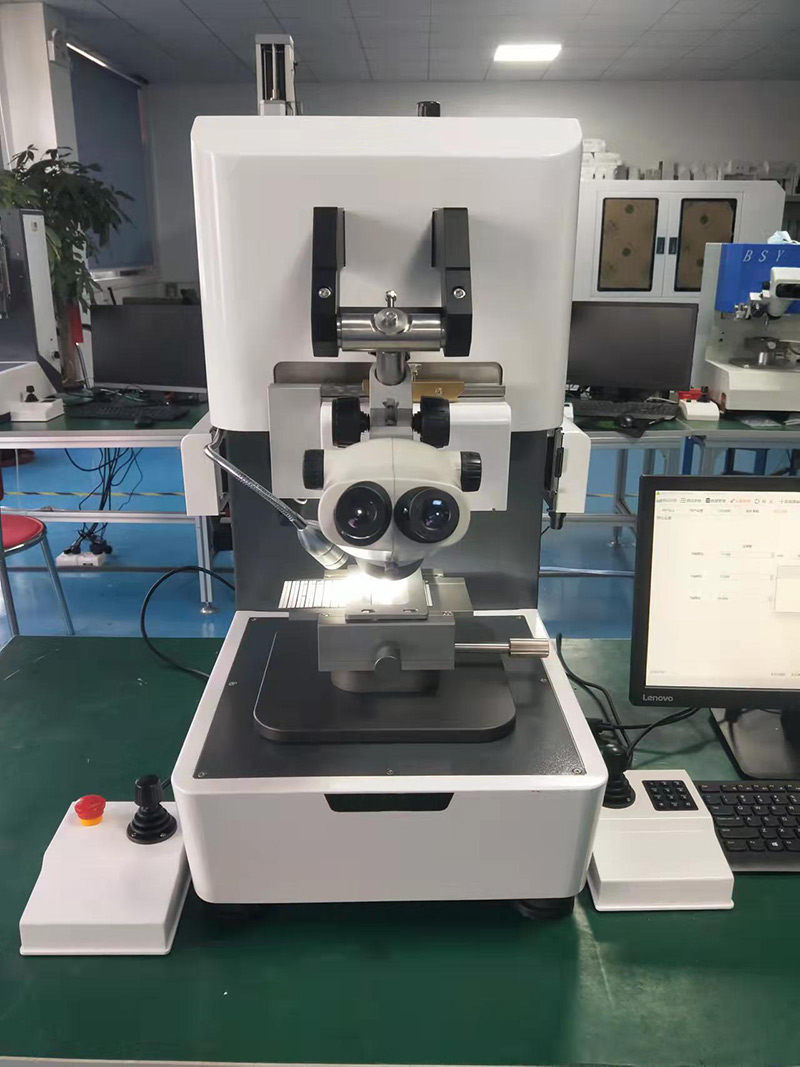

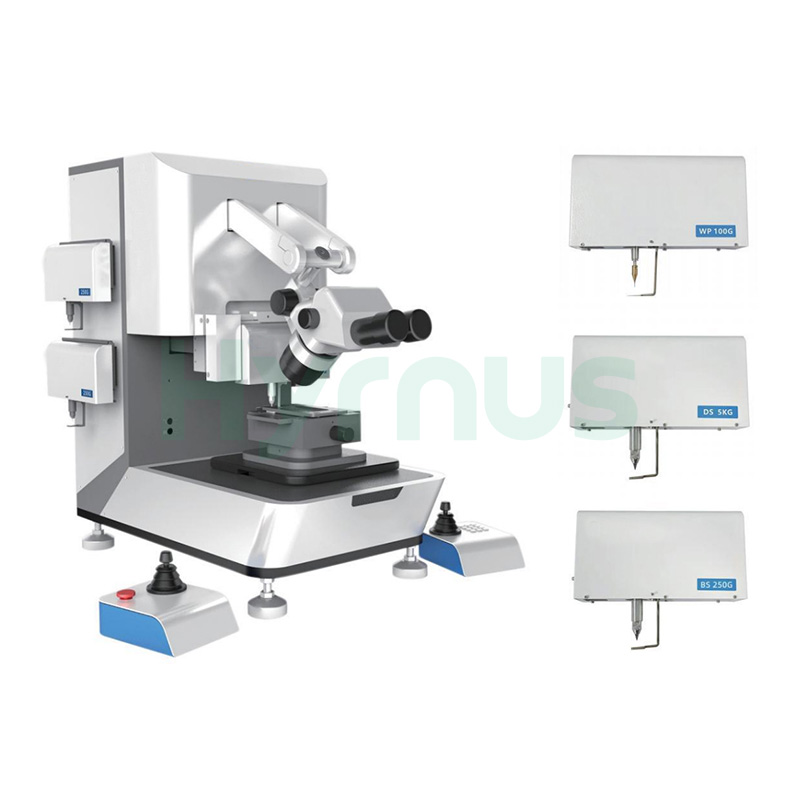

Probador manual multifunción de fuerza de empuje y tracción para diversos dispositivos.

HY-PT8100 Admite múltiples tipos de pruebas, incluyendo pruebas de empuje (bola/chip de oro), pruebas de tracción (cable de unión), pruebas de compresión y pruebas de tracción con pinzas, con una amplia gama de módulos de sensores intercambiables desde 25 g hasta 200 kg (personalizables bajo pedido). El sistema logra una precisión de prueba integral de ±0,1 % y una precisión del sensor de ±0,003 %, con una plataforma giratoria de 360° con un recorrido efectivo en el eje XY de 100 × 100 mm, una precisión de posicionamiento repetible de ±5 μm y una precisión de ±2 μm dentro de un rango de 2 mm, junto con un recorrido efectivo en el eje Z de 100 mm y una precisión de corte de ±1 μm dentro de un rango de 2 mm. Equipado con un microscopio de zoom continuo de alta definición (trinocular opcional con cámara CCD), operación en cuatro direcciones mediante doble joystick, sistema de adquisición de datos 24BitPlus de alta resolución patentado, control de iluminación inteligente y tecnología de control de velocidad/límite de seguridad, el sistema funciona con 110 V–220 V, 3 A, 50/60 Hz con suministro de aire de 4,5–6 bar. El instrumento mide 650 × 600 × 760 mm, pesa aproximadamente 80 kg e incluye un PC Lenovo/HP con Windows 10/11 original, que ofrece protección integral del equipo, diseño ergonómico y accesorios personalizables basados ​​en muestras o planos. Con una garantía de 2 años. garantía, Actualizaciones de software gratuitas y herramientas y pesas de calibración estándar incluidas.

Características y beneficios del producto

Categoría de características	Descripción del beneficio
Versatilidad de la prueba	Múltiples módulos de prueba de especificación para satisfacer diversos requisitos de prueba.
Precisión de las pruebas	Todos los sensores emplean sistemas de detección dinámica de alta velocidad y de adquisición rápida de datos, lo que garantiza datos de prueba precisos y sin errores.
Adquisición de datos	Incorpora el sistema de adquisición de datos de alta resolución (24BitPlus de ultra alta resolución) desarrollado exclusivamente por la compañía.
Seguridad Operacional	Incorpora tecnología patentada de control de velocidad y límite de seguridad para un funcionamiento sin esfuerzo.
Sistema de iluminación	Incorpora un sistema patentado de control y ajuste de iluminación inteligente para minimizar la fatiga visual provocada por las fuentes de luz.
Comodidad de observación	El microscopio de observación estándar de alta definición reduce la fatiga ocular del operador.
Conveniencia operativa	El funcionamiento con doble joystick en cuatro direcciones y la configuración de software intuitiva garantizan un manejo sencillo y cómodo.
Ergonomía	El diseño ergonómico mejora la comodidad durante su uso.
Protección de equipos	La protección integral del equipo evita daños por un uso incorrecto por parte del operador.
Capacidad de personalización	Nuestras sólidas capacidades de I+D nos permiten ofrecer productos personalizados adaptados a las necesidades de cada cliente.
Soporte posventa	Un servicio de asistencia posventa integral garantiza un funcionamiento sin preocupaciones.

Especificaciones del equipo

Modelo	HY-PT8100

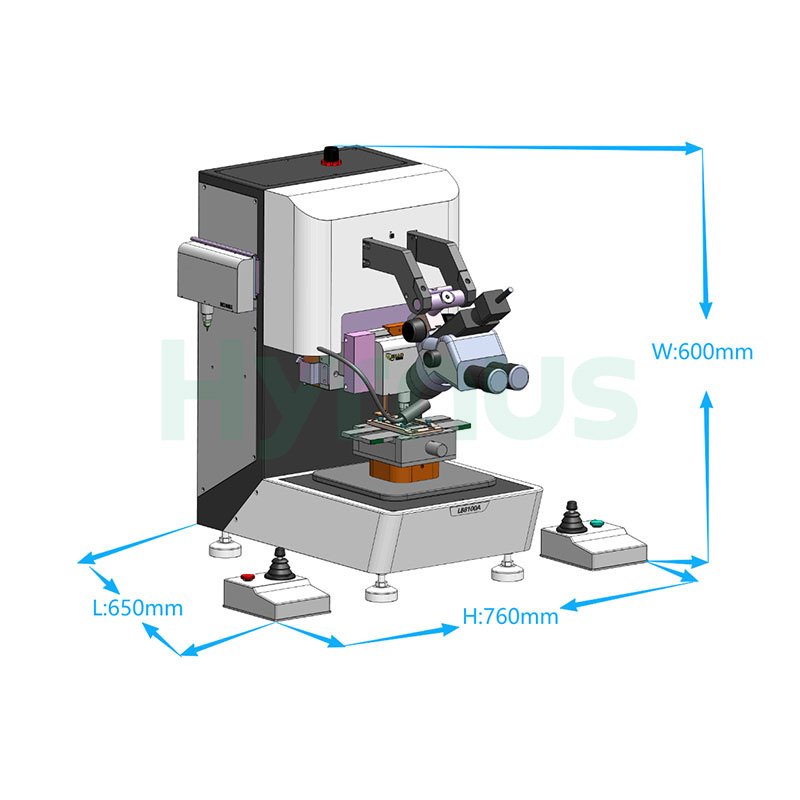

Dimensiones	650 mm (largo) × 600 mm (ancho) × 760 mm (alto) (incluyendo las manijas de control izquierda/derecha)
Peso	Aprox. 80 kg
Fuente de alimentación	110V-220V, 3A, 50/60Hz (compatible con doble voltaje)
Suministro de aire	4,5-6 bares
Computadora de control	Ordenador Lenovo/HP original
Sistema operativo	Windows 10/11 original
Microscopio	Microscopio de zoom continuo de alta definición; microscopio trinocular opcional con cámara CCD de alta definición.
Sustitución del sensor	Sustitución manual; el software identifica automáticamente el rango de módulos; admite módulos de prueba y pesos personalizados.
Plataforma y accesorios	Plataforma giratoria de 360°; compatible con diversos dispositivos de prueba; se incluye 1 juego de accesorios estándar (personalizables según muestras/planos).
Eje XY	Recorrido efectivo: 100 mm × 100 mm (ampliable con plataforma de vacío); precisión de posicionamiento repetitivo: ±5 μm; velocidad de movimiento: controlada por joystick Hall, máx. 6 mm/s; precisión: ±2 μm dentro de un rango de 2 mm.
Eje Z	Recorrido efectivo: 100 mm; resolución: alta precisión; velocidad de movimiento: controlada por joystick Hall; precisión de corte: ±1 μm (dentro de un rango de 2 mm)
Precisión del sensor	Precisión de la prueba exhaustiva: ±0,1%; precisión del sensor: ±0,003%
Seguro de calidad	Garantía de 2 años (excluyendo daños causados ​​por el usuario); actualizaciones de software gratuitas; herramientas y pesas de calibración estándar incluidas.
Tipos de pruebas	Destructivo y no destructivo

Especificaciones del módulo de prueba

Pruebas de empuje - Bola/chip de oro	Puntos de calibración lineal	Prueba de tracción - Cable de unión	Puntos de calibración lineal
BS250G	25 g, 50 g, 100 g, 250 g	WP25G	2,5 g, 5 g, 10 g, 25 g
BS1KG	100 g, 200 g, 500 g, 1 kg	WP50G	5 g, 10 g, 25 g, 50 g

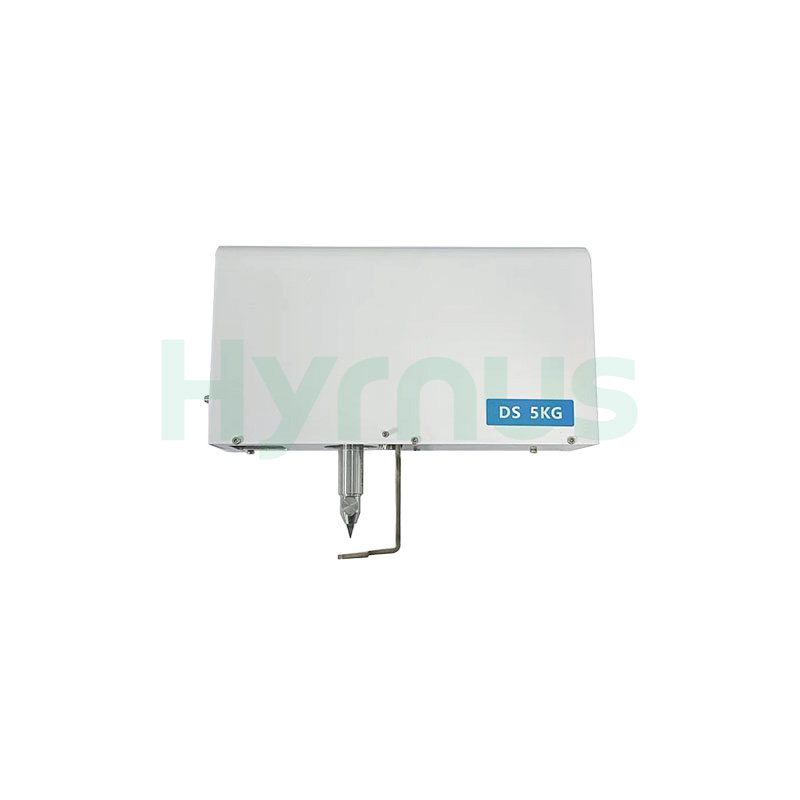

DS5KG	500 g, 1 kg, 2,5 kg, 5 kg	WP100G	10 g, 25 g, 50 g, 100 g
DS10KG	2,5 kg, 5 kg, 7,5 kg, 10 kg	WP200G	25 g, 50 g, 100 g, 200 g
DS20KG	2 kg, 4 kg, 10 kg, 20 kg	WP1KG	100 g, 250 g, 500 g, 1 kg
DS50KG	10 kg, 20 kg, 40 kg, 50 kg	WP5KG	500 g, 1,25 kg, 2,5 kg, 5 kg
DS100KG	10 kg, 20 kg, 50 kg, 100 kg	WP10KG	1 kg, 2,5 kg, 5 kg, 10 kg
DS200KG	20 kg, 40 kg, 100 kg, 200 kg	WP20KG	2,5 kg, 5 kg, 10 kg, 20 kg
Pruebas de compresión	Puntos de calibración lineal	Prueba de tracción con pinzas	Puntos de calibración lineal
PP100G	10 g, 25 g, 50 g, 100 g	TP100G	10 g, 25 g, 50 g, 100 g
PP5KG	500 g, 1,25 kg, 2,5 kg, 5 kg	TP1KG	100 g, 250 g, 500 g, 1 kg
PP50KG	5 kg, 10 kg, 25 kg, 50 kg	TP5KG	500 g, 1,25 kg, 2,5 kg, 5 kg
Se pueden solicitar módulos de prueba personalizados con diferentes rangos.

Personalice diversos dispositivos de prueba según los requisitos del cliente.

-
