La máquina de soldadura ultrasónica de alambre grueso HY-HW3018 se utiliza para la soldadura interna de terminales de transistores de potencia media y alta, MOSFET, diversos módulos de potencia, diodos de recuperación rápida de alta corriente, diodos Schottky, tiristores, IGBT y otros dispositivos semiconductores de potencia especiales.
Marca :
HYRNUSNúmero de artículo :
HY-HW3018Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :

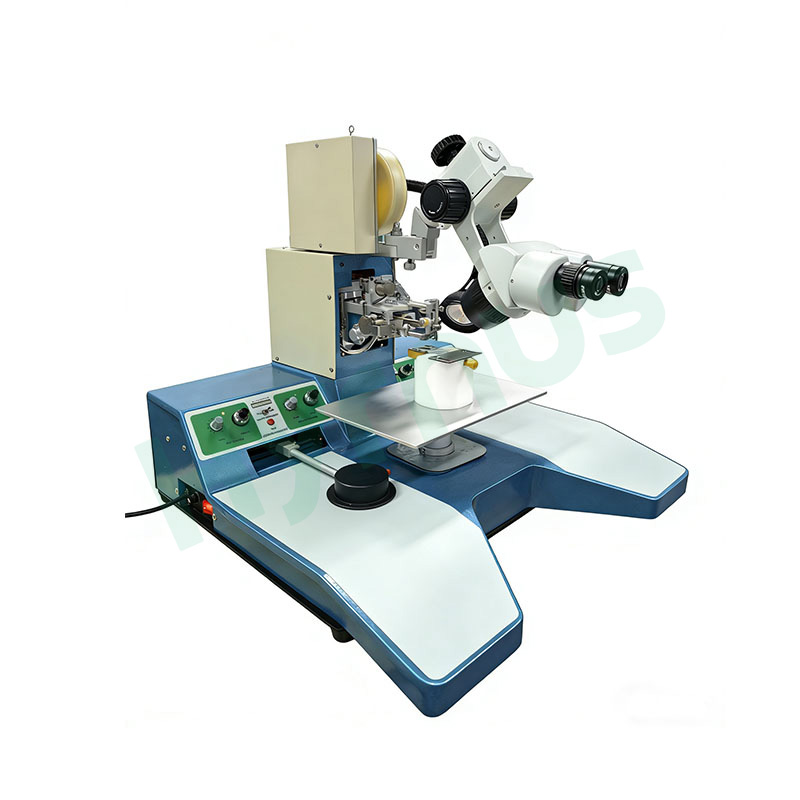

ChinaMáquina de unión de cintas de oro de aluminio mediante ultrasonidos para alambre grueso
Introducción del producto

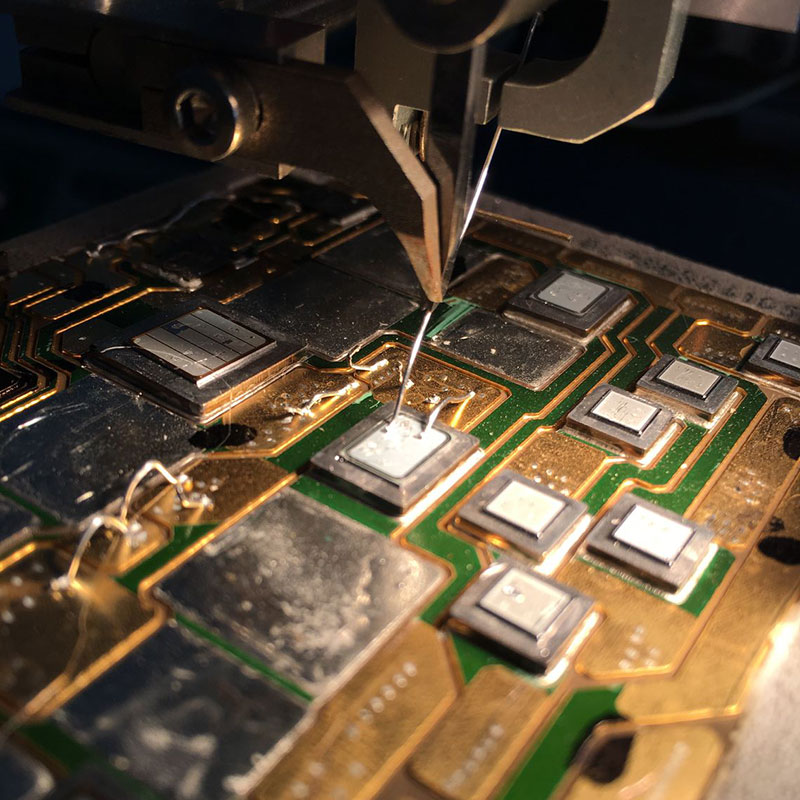

La máquina de soldadura ultrasónica de alambre de aluminio grueso HY-HW3018 está diseñada para la soldadura interna de terminales de dispositivos semiconductores de potencia media y alta, incluidos transistores, MOSFET, módulos de potencia, diodos de recuperación rápida de alta corriente, diodos Schottky, tiristores e IGBT.
Es compatible con encapsulados TO-3, TO-3P, TO-3PF, TO-3PN, TO-3PL, TO-220F, TO-126, TO-12F, TO-66, TO-251, TO-202 y otros tipos. También se puede utilizar para sensores automotrices, sensores de presión de alta potencia y otros dispositivos semiconductores de potencia especiales.

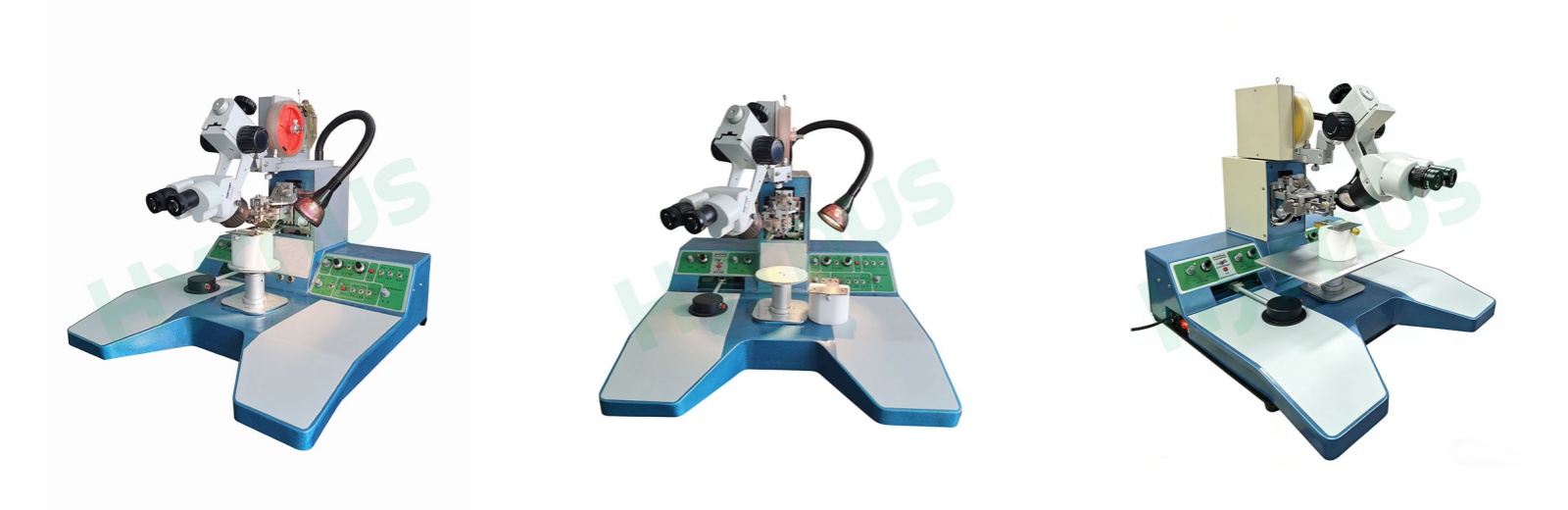

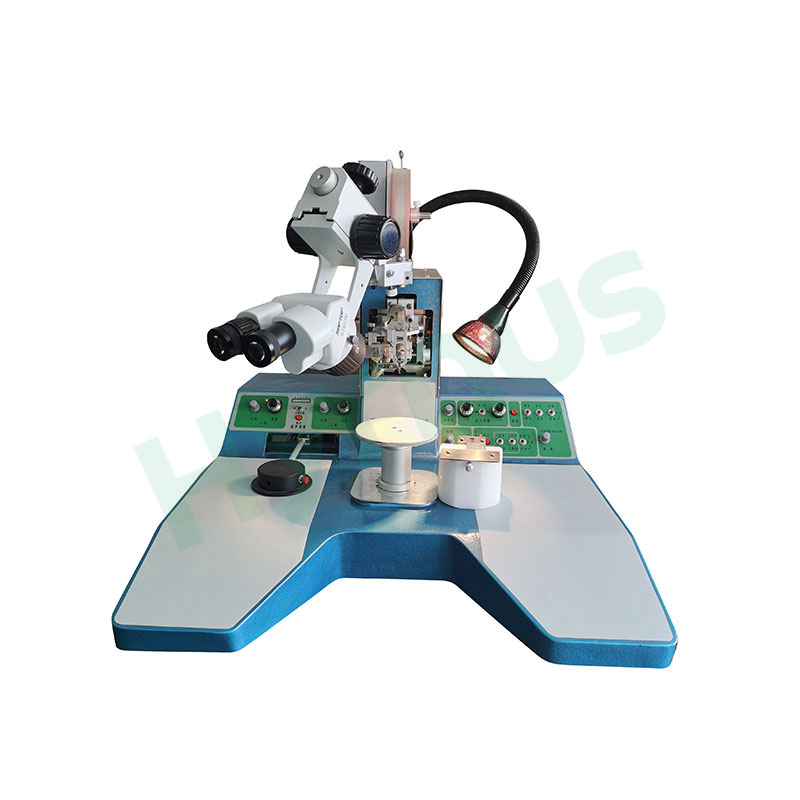

La máquina ofrece un rendimiento estable, fácil manejo, mantenimiento sencillo y una estructura compacta de sobremesa. Es especialmente adecuada para uso en laboratorios, aplicaciones de I+D y producción de lotes pequeños.
Características
*Movimiento de los ejes Y y Z mediante motor paso a paso con transmisión de precisión mediante tornillo y riel guía, lo que garantiza un movimiento flexible, un posicionamiento preciso y una rápida velocidad de unión.
*El elevado margen de potencia ultrasónica y el transductor de nuevo diseño proporcionan un rendimiento estable y fiable en operaciones de alta potencia y de larga duración.
*La función de detección de instalación del capilar ayuda a comprobar si el capilar está instalado correctamente, mejorando la fiabilidad de la unión.
*La presión de unión electromagnética con control automático de presión garantiza una presión estable y precisa durante todo el proceso de unión.

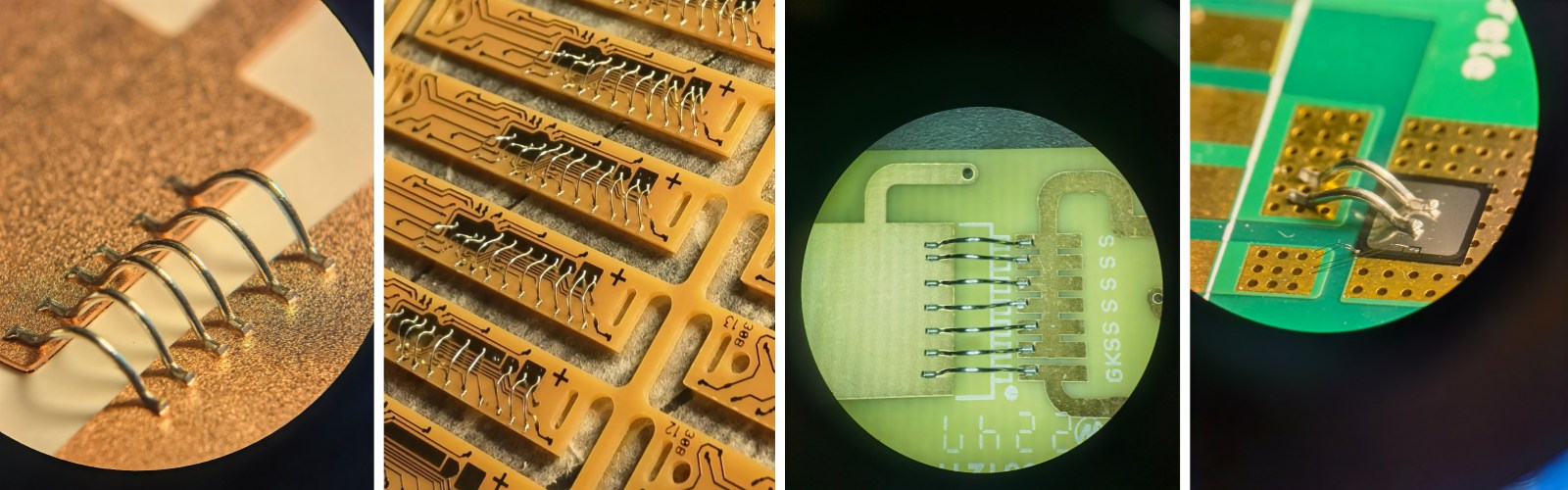

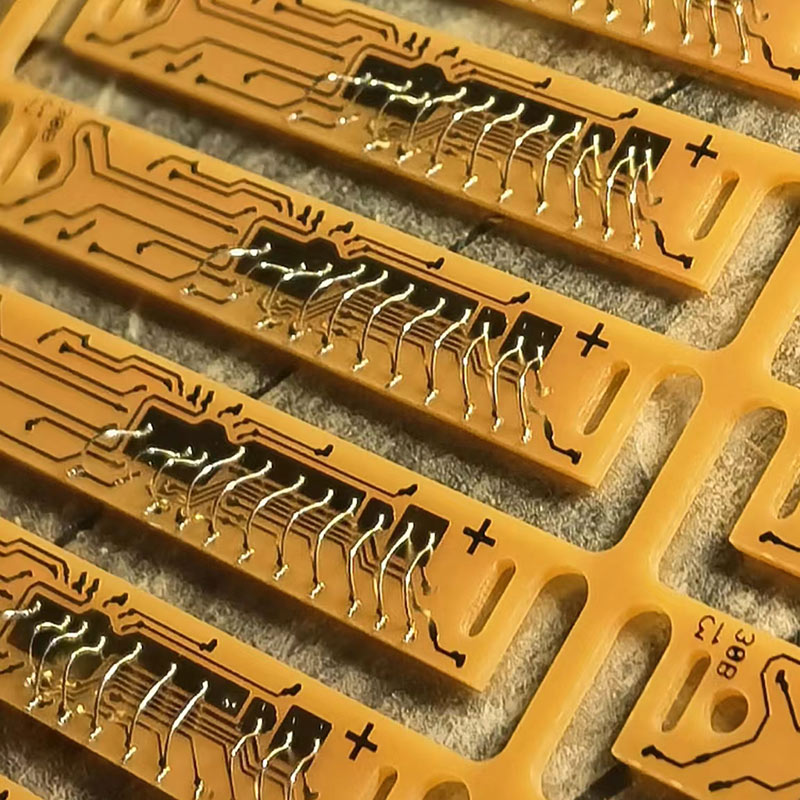

*Los excelentes sistemas de control ultrasónico, de presión y de movimiento ayudan a lograr puntos de unión fuertes, una calidad de unión uniforme y una buena apariencia del bucle del cable.
*Admite puntos de unión duales para la primera y la segunda unión, lo que reduce la resistencia de la unión y mejora la fiabilidad de los dispositivos de potencia de gran superficie.
*Puede almacenar datos sobre la longitud del cable, la altura del bucle y la altura de puntería para dos cables, lo que mejora la eficiencia operativa para la conexión de dispositivos de potencia.
*Ajuste de parámetros conveniente para la potencia ultrasónica, el tiempo de unión, la presión, la altura del bucle, la longitud del cable, la altura de puntería y la longitud del cable de cola.

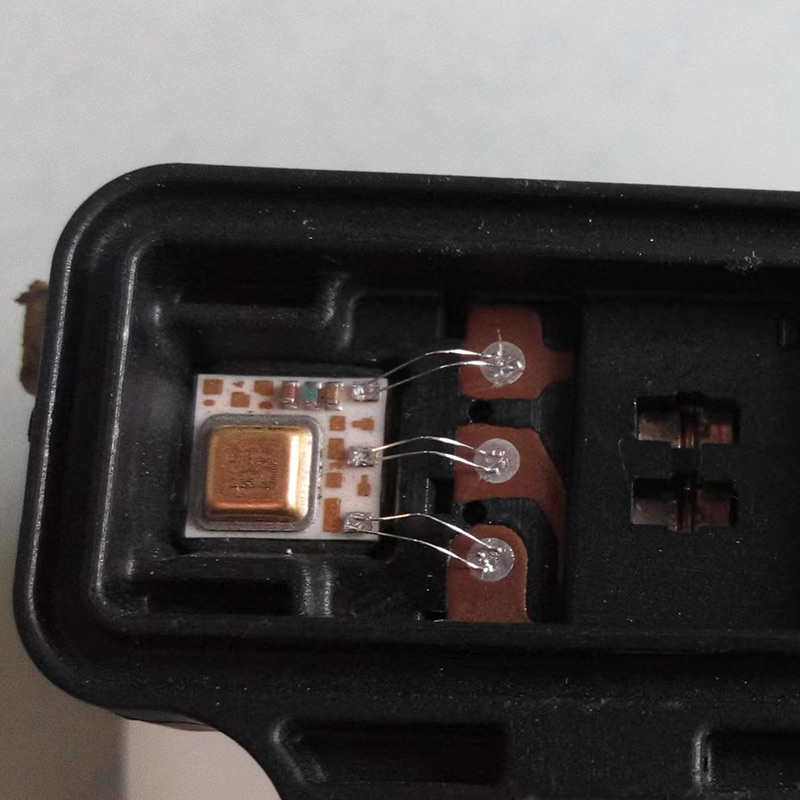

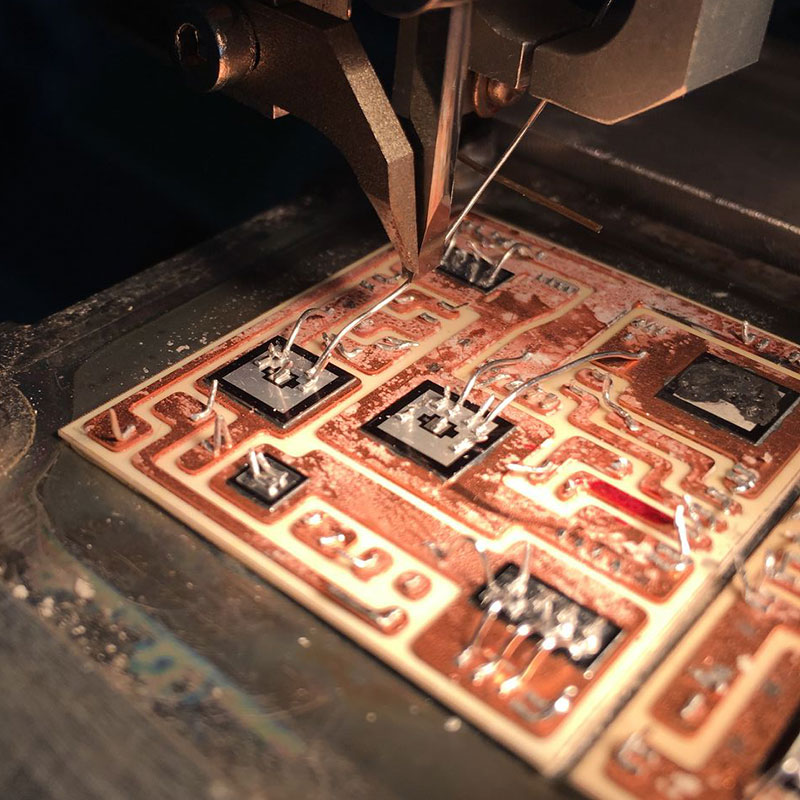

*Capaz de unir cintas de aluminio, cintas de oro, alambre de cobre y otros alambres metálicos.
Aplicaciones
*Transistores de potencia media y alta
*MOSFETs
*IGBT
*Varios módulos de potencia de semiconductores
*Diodos de recuperación rápida de alta corriente
*Diodos Schottky
*Tiristores
*Sensores para automóviles
*Sensores de presión de alta potencia
*Dispositivos de potencia semiconductores especiales
Aplicaciones con accesorios personalizados
*TO-3, TO-3P, TO-3PF, TO-3PN, TO-3PL, TO-220, TO-220F, TO-126, TO-66, TO-251, TO-202, Otros tipos de paquetes personalizados
Parámetros técnicos
| Artículo | Especificación |
| Fuente de alimentación | 220 V CA ±10%, 50 Hz, se requiere conexión a tierra fiable. |
| Consumo máximo de energía | 200 W |
| Diámetro del alambre de aluminio aplicable | 100–500 μm / 4–20 mil |
| Potencia ultrasónica | 0–30 W, 2 rangos, 2 canales; el primer y el segundo enlace se pueden ajustar por separado. |
| Tiempo para estrechar lazos | 10–500 ms, 2 canales |
| Presión de unión | 30–1200 g, 2 canales, ajuste preciso |
| Transición automática del primer bono al segundo bono. | 0–18 mm |
| Microscopio | Aumento en dos pasos: 15× / 30× |
| Rango de movimiento de la mesa de trabajo | Φ25 mm |
| Iluminación | Brillo ajustable |
| Dimensiones generales | 620 × 610 × 560 mm |
| Peso | Aprox. 40 kg |
