Máquina de soldadura de cables ultrasónica para laboratorio

La máquina de soldadura ultrasónica HY-WB2000 utiliza hilo de aluminio fino, presión y energía ultrasónica para crear conexiones eléctricas fiables entre chips y sustratos. Es adecuada para dispositivos de microondas, módulos de radiofrecuencia, circuitos híbridos, MEMS, dispositivos optoelectrónicos, sensores, dispositivos semiconductores, dispositivos de radar, encapsulados COB/SOB y otras aplicaciones microelectrónicas.

Marca :
HYRNUS
Número de artículo :
HY-WB2000
Pedido (cantidad mínima de pedido) :
1 Set
Garantía :
One-Year Warranty and Lifetime Maintenance
Pago :
T/T
Plazo de entrega :
7-35 Days
Origen del producto :
China

CONSULTE AHORA

Máquina de soldadura de cables ultrasónica para laboratorio

Introducción del producto

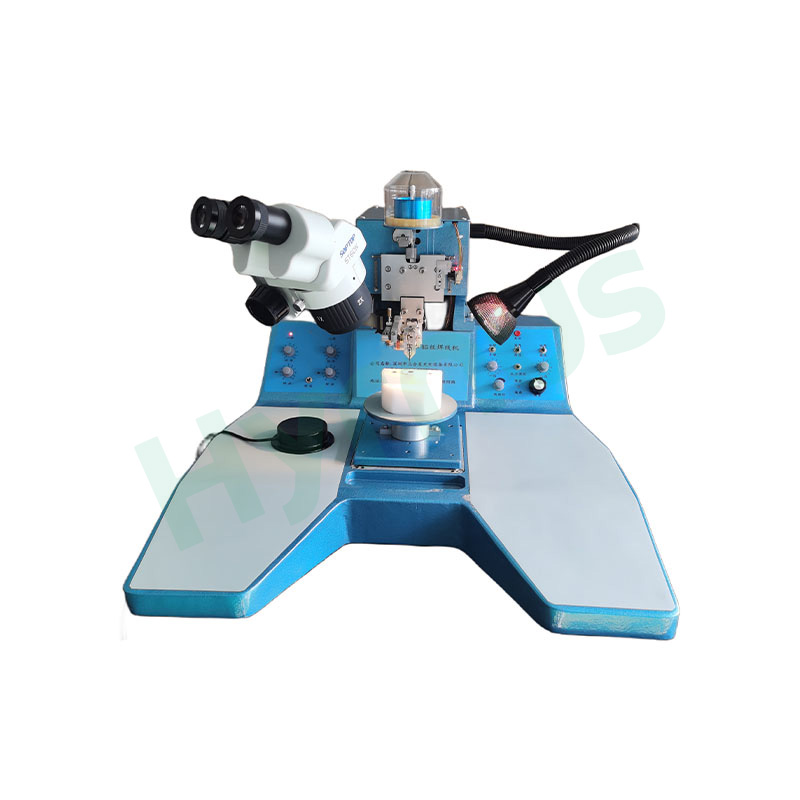

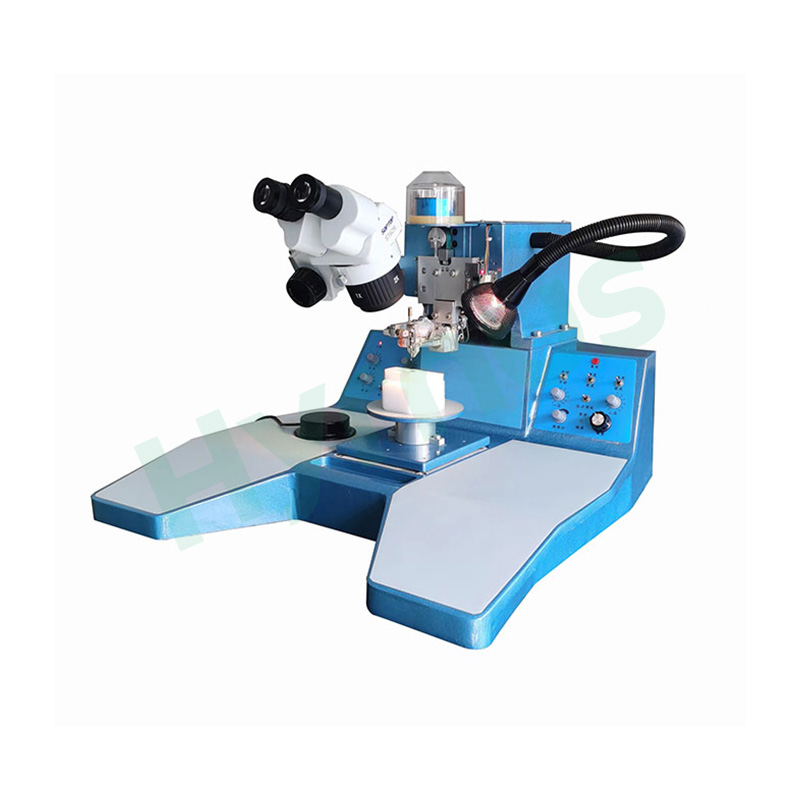

La máquina de unión ultrasónica HY-WB2000 es una máquina de unión de alta precisión diseñada para el empaquetado microelectrónico y la interconexión de chips. Mediante hilo de aluminio fino, presión de unión y energía ultrasónica, crea conexiones fuertes y fiables entre el hilo de aluminio y las almohadillas del sustrato, lo que permite la interconexión eléctrica entre chips y sustratos, así como la transmisión de señales entre chips. Se utiliza ampliamente en dispositivos de microondas, módulos de RF, circuitos híbridos, circuitos MEMS, dispositivos optoelectrónicos, sensores, nanodispositivos, dispositivos semiconductores, dispositivos de radar, componentes militares, circuitos de propósito especial, empaquetado COB/SOB y otras aplicaciones electrónicas de alta fiabilidad.

Características del producto

*El movimiento del eje Z mediante guías verticales garantiza un movimiento estable del cabezal de unión y un control preciso de la unión.

*El riel guía horizontal del eje Y controla el segundo tramo de unión para un posicionamiento preciso del cable.

*Los motores paso a paso importados impulsan los movimientos de los ejes Z e Y para un funcionamiento suave y una alta repetibilidad.

*La altura del primer enlace, la altura del segundo enlace, la altura del bucle y la longitud del cable se pueden controlar digitalmente.

*Proporciona una calidad de unión estable, un control preciso del punto de unión y una alta consistencia en la unión de los cables.

*Una altura de bucle uniforme ayuda a cumplir con los requisitos de empaquetado microelectrónico de alta fiabilidad.

*El segundo punto de unión admite la unión automática para facilitar el funcionamiento.

*Los operarios pueden completar el proceso de unión pulsando un botón tras configurar los parámetros.

*Una mayor velocidad de unión contribuye a mejorar la eficiencia de la producción y el rendimiento en un solo turno.

Campos de aplicación

Dispositivos de microondas, módulos de RF, circuitos híbridos, circuitos MEMS, dispositivos optoelectrónicos, sensores, nanodispositivos, dispositivos semiconductores, dispositivos de radar, componentes militares, circuitos de propósito especial, encapsulados COB/SOB, etc.

Industrias aplicables

*Empresas optoelectrónicas

*Fabricantes de componentes electrónicos discretos

*Institutos de investigación

*Laboratorios universitarios

*Organizaciones de I+D y producción

Parámetro técnico

Cabezal de unión	Diámetro del alambre de aluminio	0,7 mil–3,0 mil / 18 μm–75 μm
	Herramienta de cuña correspondiente	Diámetro exterior Φ1,6 mm, longitud 21 mm
	Ángulo de unión	45°
	Tramo de cable	0–10 mm, motor paso a paso, ajustable digitalmente
	Altura del bucle de unión	0–6 mm, ajustable digitalmente
Sistema ultrasónico	Canales ultrasónicos	2 canales
	Potencia ultrasónica	0–5 W, ajustable de forma continua
	Tiempo para estrechar lazos	5–200 ms ±5% / 20 ms por paso
	Ajuste de frecuencia ultrasónica	61 kHz ±1 kHz, seguimiento automático
	Rango de ajuste de la presión de unión	10–60 g, 2 canales, ajuste electromagnético
Mesa de trabajo XYZ	Diámetro de la mesa de trabajo redonda	125 mm
	Área de unión	20 × 20 mm
	Mango de control tipo ratón	20 × 20 mm
	Movimiento mínimo XY	0,1 mil, ajustable
	Movimiento mínimo Z	0,1 mil, ajustable
	Control de precisión	0,1 mil, en condiciones normales de operación por personal cualificado.
Parámetros de la máquina	Fuente de alimentación	220 V CA ±10%, 50 Hz, 60 W
	Peso de la máquina	36 kg
	Dimensiones generales	600 * 560 * 390 mm, largo * ancho * alto
	Color de la máquina	Azul
	Aumento del microscopio	Aumento en dos pasos: 15× y 30×, configuración estándar.

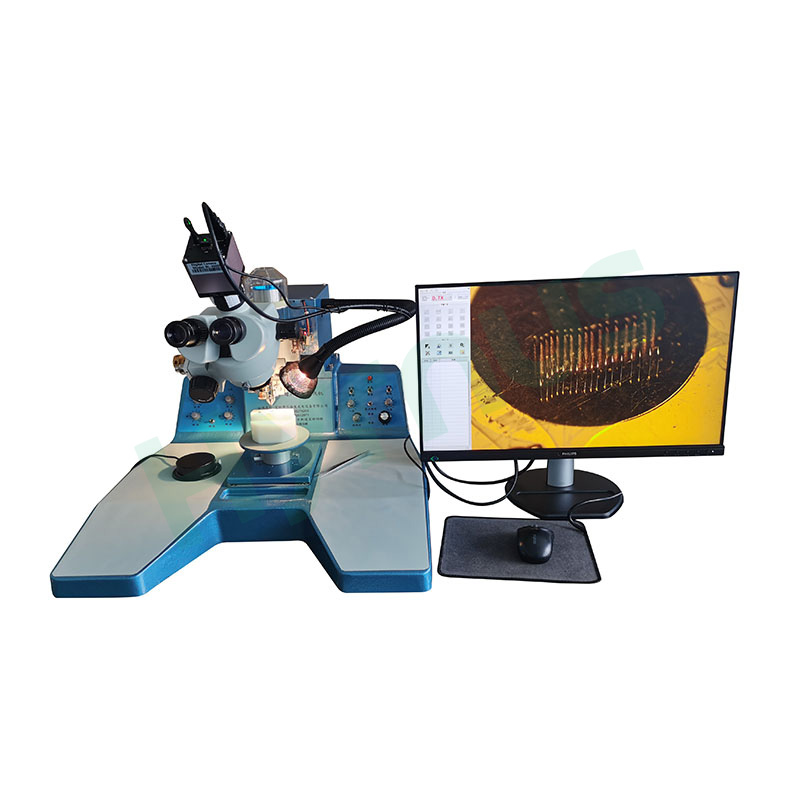

Especificaciones de la cámara y el monitor HD opcionales

Sistema embebido con arquitectura FPGA + ARM, que ejecuta el sistema operativo Linux 3.10.
Procesador Cortex-A9 de doble núcleo, frecuencia principal de 1 GHz, con hasta 1 GB de memoria DDR3.
Equipada con un sensor CMOS retroiluminado de 1/2 pulgada.
Adquisición de imágenes de alta velocidad de hasta 2 MP, con una resolución de 1920 × 1080 a 60 fps.
Dos puertos USB para conectar un ratón o teclado inalámbrico.
La interfaz HDMI HD garantiza una visualización de imagen nítida y brillante.
Nueva interfaz de usuario para un funcionamiento más intuitivo y cómodo.
Diseño de botón plano muy popular, atractivo y fácil de usar.
La función avanzada de supresión de reflejos reduce eficazmente los reflejos intensos.
Admite la selección de idiomas chino simplificado, chino tradicional e inglés.
Tamaño del monitor: 24 pulgadas.
