Dispensador de pegamento automático de alta precisión, máquina dispensadora neumática

Introducción del producto

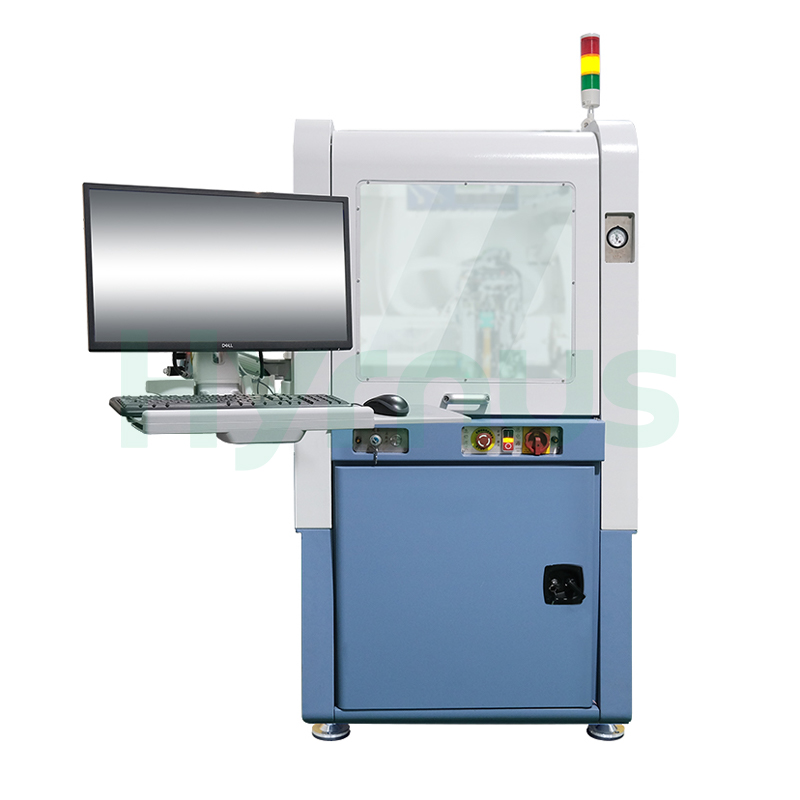

El HY-DM300 Máquina dispensadora neumáticaEstá diseñado para procesos de dispensación de múltiples chips en el empaquetado de componentes electrónicos. Adopta una plataforma de pórtico de doble accionamiento para garantizar una dispensación estable y precisa, y está equipado con posicionamiento visual de alta precisión para una alineación fiable del producto. El sistema admite el funcionamiento en línea transportadora con un ancho máximo de portador de 150 mm y cumple con los requisitos de gestión de información mediante el protocolo estándar SECS-GEM. Con una válvula de dispensación neumática Musashi, una precisión de medición de altura en línea de tipo contacto de hasta ±2 μm, un cambio rápido de producto y ajustes de patrón de dispensación flexibles, es adecuado para circuitos híbridos, COB, MCM, MEMS, RF y módulos optoelectrónicos.

Rendimiento del equipo

No.	Característica
1	Plataforma de pórtico de doble accionamiento para garantizar la precisión y estabilidad de la dispensación.
2	Adecuado para diversos requisitos de procesos de dispensación, cambio rápido de producto.
3	Función de posicionamiento visual de alta precisión
4	Cumple con los requisitos de gestión de la información y es compatible con el protocolo estándar SECS-GEM.
5	Funcionamiento en línea de transporte, ancho máximo del transportador compatible: 150 mm.
6	Configuración de válvula única, válvula neumática Musashi
7	Medición de altura integrada en línea con sensor de altura de tipo contacto, precisión de medición de altura de hasta ±2 μm
8	Bomba de vacío y compresor de aire opcionales.
9	Múltiples patrones de dispensación predefinidos comunes, admite patrones de dispensación personalizados.



Especificaciones técnicas

No.	Parámetro	Especificación
1.	Precisión de posicionamiento	±1 μm
2.	Diámetro mínimo de la aguja de dispensación	Ø0,25 mm
3.	Altura de la vía	900 ± 20 mm
4.	Método de dispensación	Succión neumática / Válvula piezoeléctrica / Válvula de tornillo
5.	Sistema de reconocimiento visual	5 megapíxeles, admite múltiples algoritmos de reconocimiento.
6.	Rango de control de profundidad	Máx. 16 mm
7.	Precisión en la medición de altura	±5 μm/±2 µm
8.	Método de medición de altura	Contacto o no contacto
9.	Tamaño máximo del portador	210 mm × 150 mm
10.	Patrón de dispensación	Múltiples patrones preestablecidos comunes, admite patrones de dispensación personalizados.
11.	Fuente de luz	Luz coaxial, luz anular
12.	Sistema operativo	Windows 10
13.	Requisitos de aire comprimido	0,4-0,6 MPa, caudal >150 L/min
14.	Presión de la línea de vacío	≤ -85 kPa
15.	Humedad ambiental	<60% de humedad relativa
16.	Peso neto del equipo	1,3 t
17.	Voltaje de entrada	CA 220V ± 10%
18.	Potencia nominal	1 kW
19.	Frecuencia nominal	50/60 Hz
20.	Superficie ocupada (Ancho × Profundidad × Alto)	970 mm × 1570 mm × 2040 mm
