Dispensador de pegamento AB de precisión, máquina de llenado de pegamento de dos componentes

Descripción general del producto

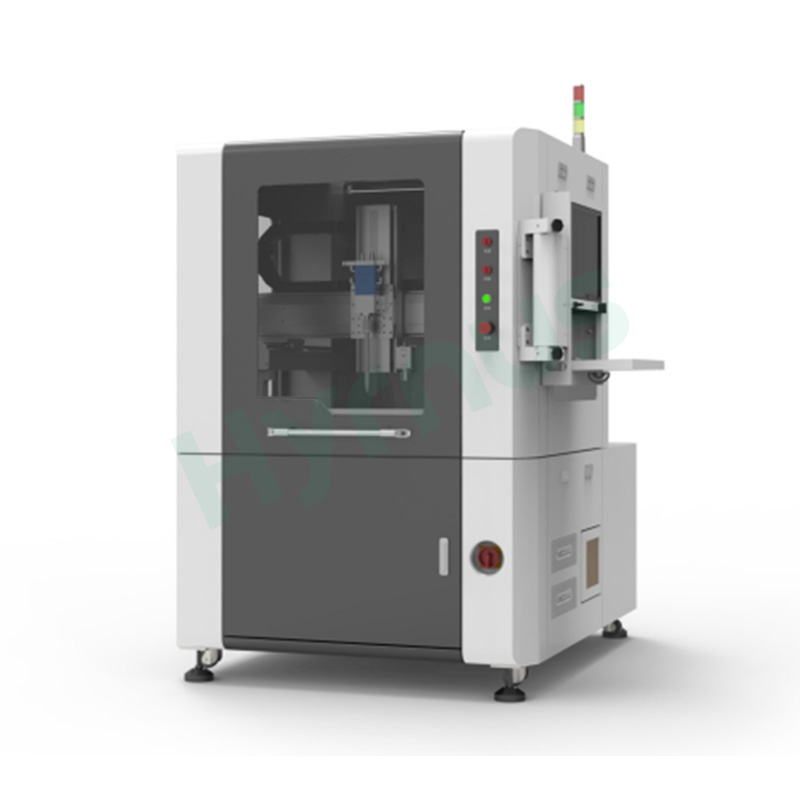

HY-TP700Dispensador de pegamento AB de precisiónEstá diseñado para la dosificación, mezcla y dispensación cuantitativa precisa de diversos adhesivos A/B. Se utiliza ampliamente en la fabricación de placas de circuito impreso, componentes electrónicos, accesorios para automóviles, pequeños electrodomésticos, productos de iluminación, filtros y otras industrias.

La máquina incorpora un PC industrial, un sistema avanzado de control de movimiento y un brazo robótico de tres ejes de alta precisión para lograr trayectorias de dosificación rápidas y exactas. Permite la dosificación, mezcla y dosificación automáticas, con funciones de carga y desgasificación de material al vacío. También se pueden configurar funciones opcionales de calentamiento, agitación, limpieza automática y monitorización de la presión para adaptarse a los diferentes requisitos del proceso de adhesión.

Características del producto

Aplicaciones

*Industria de las placas de circuito impreso (PCB).

*Industria de componentes electrónicos

*Industria de fuentes de luz eléctrica

*Industria de pequeños electrodomésticos

*Industria de los encendedores

*Industria de accesorios para automóviles

*Industria de las aspiradoras

*La industria de los filtros, y muchas otras.



Parámetros del equipo

No	Ccategoría	Parámetro
1.	Modelo	HY-TP700
2.	Proporción de mezcla (en peso)	65,5 : 34,5
3.	Sistema de control de relación	Bomba dosificadora
4.	Precisión de la relación	±2% (basado en 10 g)
5.	Modo de funcionamiento	Interruptor de arranque
6.	Precisión en la dispensación	±2% (basado en 10 g)
7.	Método de control de flujo	Entrada digital
8.	Velocidad de dispensación	Ajustado según los requisitos reales
9.	Sistema de control de automatización	Tarjeta de control de movimiento + PC industrial + monitor (interfaz en chino)
10.	Método de carga de material	Succión automática al vacío / vertido manual
11.	Sistema de visualización de interfaz	Windows 10
12.	Método de limpieza	Limpieza manual
13.	Método de mezcla	Mezcla dinámica
14.	Tiempo de anticurado	0-9999 segundos
15.	Viscosidad operativa	100 – 20.000 CPS
16.	Suministro de aire	0,5 ~ 0,7 MPa
17.	Fuente de alimentación	AC380V / 220V, 50Hz
18.	Dimensiones de la máquina	1300 mm de largo × 1900 mm de ancho × 2550 mm de alto

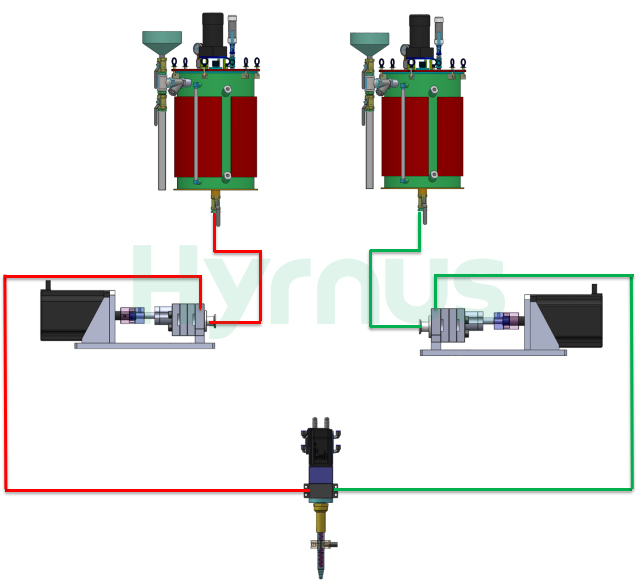

Proceso de trabajo

No	Descripción
1	Los adhesivos bicomponentes A y B cuentan con depósitos de almacenamiento independientes. Estos depósitos pueden cargarse manualmente o mediante vacío, lo que permite realizar funciones como agitación, calentamiento y desgasificación de los adhesivos.
2	Los adhesivos monocomponentes procesados ​​fluyen a través de tuberías de suministro independientes hacia las bombas dosificadoras A y B. Mediante control por software, los adhesivos se suministran en una proporción y caudal preestablecidos a través de las tuberías de dispensación hasta la salida de la válvula mezcladora.
3	La válvula de mezcla dinámica combina a la perfección los componentes adhesivos A y B para obtener una mezcla homogénea que garantiza un curado adecuado. El tiempo de dosificación se ajusta según los parámetros del programa, lo que simplifica y facilita su uso.
4	Dado que los adhesivos A y B se mezclan únicamente dentro del tubo de mezcla, el dispositivo de limpieza automático solo necesita limpiar la válvula y la sección del tubo de mezcla.
