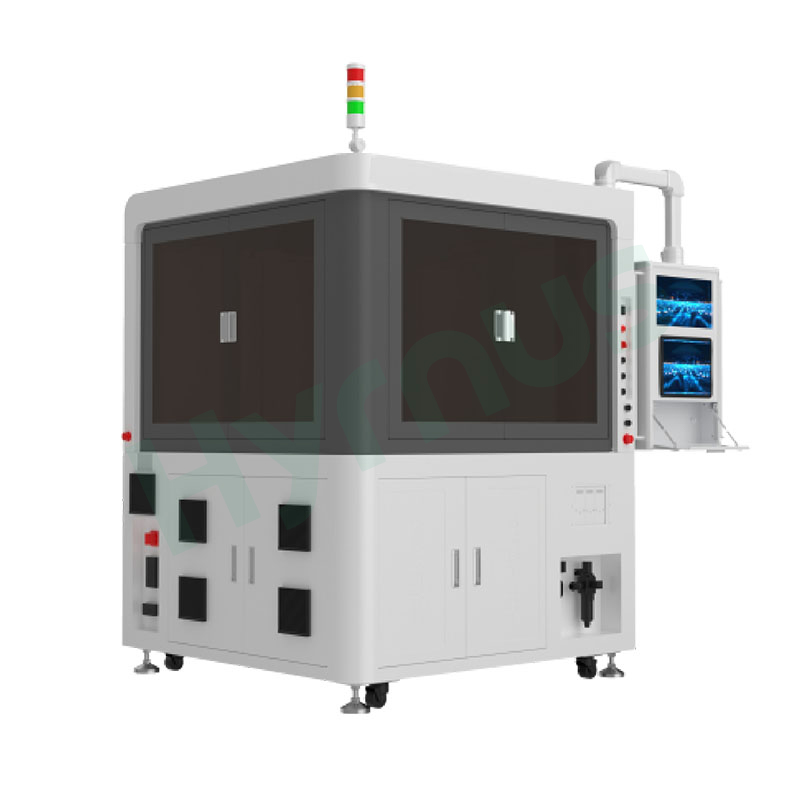

Máquina de prueba y clasificación de condensadores de chip para inspección visual de defectos

Máquina de prueba y clasificación HY-CS3021Se especializa en estas funciones para condensadores de chip, incluyendo SLC, condensadores de matriz, MLC, condensadores de silicio y otros tipos. Satisface los requisitos de alta precisión, alta compatibilidad e inteligencia para la producción a gran escala de componentes semiconductores en miniatura, y es un equipo clave para mejorar la calidad de salida y la eficiencia de producción de los condensadores de chip.

La máquina de prueba y clasificación HY-CS3021 adopta una arquitectura totalmente modular con una estructura configurable libremente y piezas de desgaste modulares, lo que permite un cambio rápido y la adaptación a la conmutación de productos con múltiples especificaciones. Al integrar algoritmos tradicionales consolidados con tecnología de inspección por IA y autoenfoque CCD, logra una precisión de reconocimiento de ≥5 μm, admite la inspección de apariencia de 2 o 6 caras y detecta con precisión defectos como oxidación de electrodos, arañazos y astillamiento de esquinas.

Escenarios de aplicación

Condensadores de chip de una sola capa (SLC)

Condensadores de chip multicapa (MLC/MLCC)

condensadores de silicio

Redes RC

Condensadores de chip en matriz

Especificaciones técnicas

Artículo	Especificación
Modelo	HY-CS3021
Tamaño del producto	0,2 mm × 0,2 mm ~ 10 mm × 10 mm
Formatos de entrada	A granel / Oblea
Formatos de salida	Paquete de gofres / Paquete de gel / Oblea
Equipo UPH	≥ 5K (tiempo de prueba ≤ 200 ms)
Elementos principales de la prueba	Capacitancia, factor de disipación, resistencia de aislamiento, tensión de resistencia
Precisión en la colocación del paquete de gofres	Espacio lateral único ≥ 0,03 mm; tasa de éxito de colocación > 96 %
Precisión en la colocación de la cinta azul	±25 µm; ±1°
Inspección visual	Precisión de inspección > 5 µm; detectable con contraste > 30. Defectos detectables: arañazos, desgaste, falta de recubrimiento, exceso de recubrimiento, curvatura, descamación, abolladuras, hendiduras, decoloración, contaminación, astillamiento, desplazamiento de la posición del electrodo, etc.
Dimensiones del equipo	1500 mm (largo) × 1300 mm (ancho) × 1900 mm (alto)

Detalles del producto
