El clasificador de pruebas HY-TT1801 se utiliza para el encintado de dispositivos discretos, circuitos integrados, componentes DFN y puentes rectificadores.
Marca :
HYRNUSNúmero de artículo :
HY-TT1801Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina integrada de prueba y encintado de alta velocidad en serie
Introducción del producto

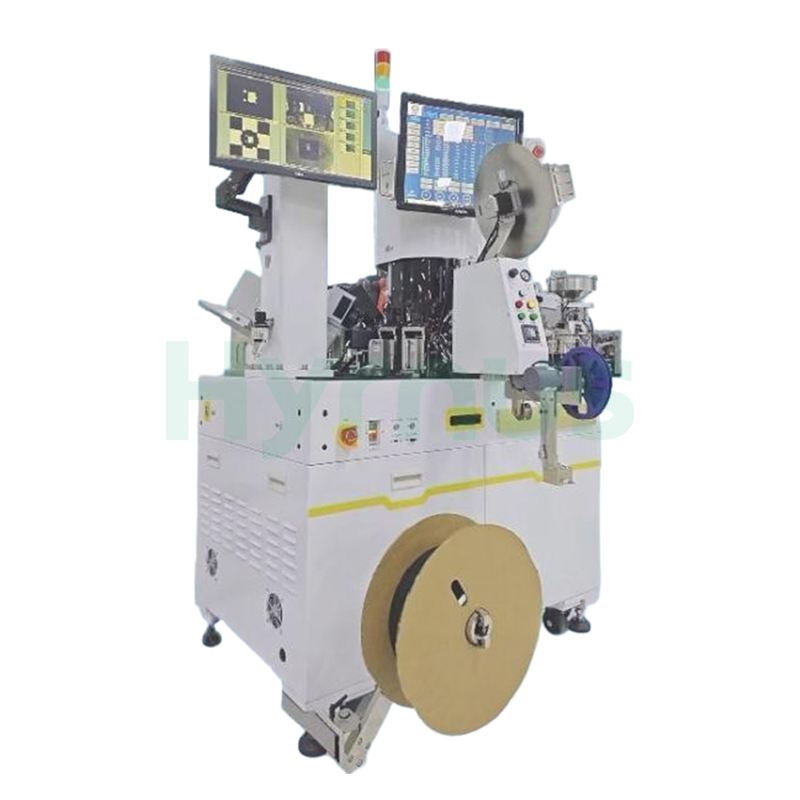

Clasificador de prueba tipo torreta HY-TT1801Integra funciones de prueba, marcado y precintado de alta velocidad. Equipado con motores DD importados de Japón, el equipo garantiza un funcionamiento estable y una alta productividad. Combinado con sistemas integrados de marcado y visión, ofrece un precintado de alta calidad para los clientes.
Sistema de hardware
Motores de desarrollo propio
Placas de circuitos de prueba diseñadas internamente
Estructura optimizada con mayor precisión
Alta velocidad y alta eficiencia
Rendimiento máximo de hasta 55.000/h
Diseño multifuncional apto para aplicaciones en diversos sectores.Sistema de visión
El sistema de visión admite múltiples opciones de configuración.
Compatible con varios tamaños de producto: 1,0×1,0, 3,5×3,5, 4×4 y 6×6 mm.
La tecnología de reconocimiento visual se desarrolla internamente de forma independiente.Características del equipo
Función de calibración automática de altura
Alimentación automática: alimentador vibratorio de tazón para un suministro de material rápido y estable.
Pruebas: Equipado con 2 a 8 estaciones de prueba eléctrica y 4 estaciones de inspección CCD para una verificación de orientación eficiente, inspección óptica y pruebas de rendimiento eléctrico, lo que mejora considerablemente la tasa de rendimiento.
Torreta principal: 18 o 24 boquillas de vacío servoaccionadas para transferir con precisión los productos a cada centro de estación.
Unidad de rotación: Posicionamiento de alta precisión y ajuste de la orientación del producto con un error de posicionamiento de 0,005 mm y una precisión angular de 0,1°.
Torreta de marcado: Integrada con marcado láser, extracción de polvo e inspección visual de marcado para mejorar significativamente la velocidad de marcado.
Módulo de encintado: Admite encintado automático con una función adicional de reposición automática de material.Especificaciones técnicas clave
| Especificaciones de la serie HY-TT1801 | |
| Función del sistema | |
| Rendimiento (UPH) | Máx. 55.000 UPH (varía según el tamaño del producto y el tiempo de prueba) |
| Precisión de posicionamiento | ±5 µm |
| Precisión direccional | ±0.1° |
| Tipos de paquetes aplicables | SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, sensor magnético, sensor óptico, sensor de proximidad, etc. |
| Configuración del dispositivo | |
| Método de alimentación | Disco vibratorio / Tubo |
| Método de descarga | Cinta/tubo portador |
| Inspección óptica | Sí |
| Marcado láser | Sí |
| Estaciones base de prueba | 2~8 estaciones |
| Sistema de reconocimiento de imágenes | |
| Niveles de escala de grises | Escala de grises de 256 niveles |
| Resolución | 480 × 640 píxeles |
| Precisión de reconocimiento | Precisión de píxeles: PA 0,01; Precisión de reconocimiento: RA 0,02-0,03 |
| Parámetros eléctricos | |
| Voltaje / Frecuencia | 220 V CA ±5% / 50 Hz |
| Potencia nominal | 800~1500 W |
| Requisito de aire comprimido | 0,5 MPa (mínimo) |
| Consumo de aire | 50 L/min |
| Dimensiones mecánicas | |
| Dimensiones (L) × W × H) | L 1470 × W 1340 × Altura 2020 mm |
| Peso | 800 kg |

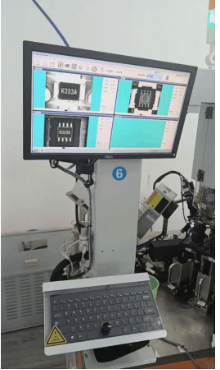

Casos de aplicación para clientes (Funcionamiento de la máquina clasificadora)
Detalles del producto
HY-BT12 Máquina de encintado de cinta azulEs una máquina de encintado de cinta azul de alta velocidad diseñada para recoger con precisión los chips de las obleas de cinta azul y cargarlos en cintas portadoras para dispositivos IC y LED.
HY-TT2401 HYlerEs un manipulador integrado de alto rendimiento que combina pruebas eléctricas, inspección óptica y embalaje con cinta adhesiva en un único sistema automatizado, diseñado para aplicaciones de embalaje y prueba de semiconductores.
El manipulador de semiconductores HY-CS3025 está diseñado para la inspección visual de defectos, las pruebas de rendimiento eléctrico y el empaquetado de productos terminados de condensadores de tantalio en chip y condensadores de aluminio multicapa.
Clasificadora de chips HY-CS3021 es desiDiseñado para la inspección visual de defectos, pruebas de rendimiento eléctrico y empaquetado de productos terminados de componentes activos y pasivos en miniatura.
Manipulador de semiconductores HY-CS900 Equipos automatizados de prueba y clasificación para la automatización de procesos.
HY-CS800Clasificadores Equipo de clasificación de alta precisión totalmente automatizado para la etapa de prueba final (FT).
La máquina clasificadora de chips HY-WS600 integra la inspección a nivel de oblea, la clasificación de alta precisión, la carga/descarga automatizada y la trazabilidad de datos en un solo sistema.
