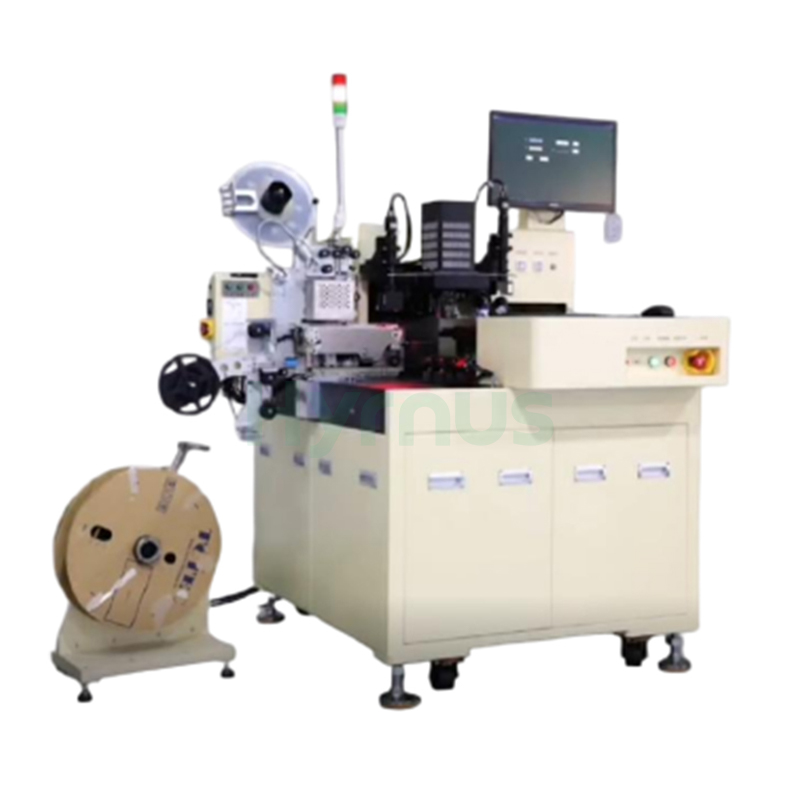

Máquina de encintado de cinta azul de alto rendimiento para dispositivos IC y LED.

Máquina de encintado de cinta azul de alto rendimiento para dispositivos IC y LED.

Introducción del producto

HY-BT12 máquina clasificadoracuenta con un brazo giratorio de 180° con eje Z accionado por leva y servomotores de CA, lo que proporciona un tiempo de ciclo de encintado de <300 ms (cámara apagada) o <450 ms (cámara encendida) con un UPH máximo de 15K. El sistema admite tamaños de obleas de 8" y 12" con anillos de expansión y maneja tamaños de chips de 5 × 5 mil a 270 × 270 mil, compatible con cintas portadoras de 8 mm y 12 mm. Equipado con un sistema de visión de 1024 × 768 píxeles que ofrece 256 niveles de escala de grises y un aumento óptico de 0,7× a 4,5×, proporciona una precisión de reconocimiento de 1,56 μm a 8,93 μm y una precisión de colocación de 35 μm. La cámara inferior detecta chips astillados, chips agrietados y la orientación del chip, con una fuerza de unión programable de 40–200 gf y un sistema eyector con movimiento ascendente/descendente programable. El sistema incluye una funcionalidad de mapeo integral con clasificación por colores (Bueno/Malo/Otro/Vacío), admite el formato de mapa Horng Com TXT y cuenta con detección de chips faltantes mediante sensor de vacío. Funciona con CA 220 V / 50 Hz con una potencia nominal de 2500 W, requiere aire comprimido de ≥0,6 MPa y vacío de 700 mmHg, mide 1200 × 1200 × 1500 mm y pesa 1000 kg, lo que proporciona un funcionamiento eficiente y fiable para el empaquetado de cinta azul a cinta portadora de alto volumen.

Especificaciones técnicas

Artículo	Especificación
Unidad de recogida y colocación
Brazo giratorio	tipo giratorio de 180°
Eje Z	Estructura de la leva
Motor	servomotor de CA
Cable de señal del eje Z	Optimice el enrutamiento de los cables para evitar que los cables o tubos se retuerzan o se rompan.
Etapa de oblea
Viajes XY	14" × 14"
Resolución de la etapa XY	0,04 mil (1 μm)
Motor	Motor lineal
Unidad de encintado
Especificación de la cinta portadora	Compatible con cintas portadoras de 8 mm y 12 mm.
Cámara inferior	Detecta chips astillados, chips agrietados y la orientación del chip (anverso/reverso).
Troqueles y obleas
Tamaño del troquel	5 mil × 5 mil ~ 80 mil × 80 mil 80 mil × 80 mil ~ 270 mil × 270 mil
Tamaño de la oblea	8" / 12" (con anillos de expansión)
Tipo de matriz	Circuito integrado, LED
Fuerza de enlace	40 gf ~ 200 gf (programable)
Sistema de eyección
Movimiento del pasador eyector y del anillo	Movimiento programable hacia arriba/abajo
Sistemas de visión y ópticos
Procesamiento de imágenes	256 niveles de escala de grises
Capacidad de detección	Puntos de tinta, troquel astillado, troquel agrietado (salto automático)
Resolución	1024 × 768
Aumento óptico	Ajustable de 0,7× a 4,5×
Precisión de reconocimiento	1,56 μm ~ 8,93 μm
Precisión en la colocación de la matriz	35 μm (para 5 mil ~ 80 mil)
CPK	Límites de alarma configurables
Magnificación óptica de la oblea	Dos juegos de lentes para diferentes tamaños de matriz, seleccionables por el usuario.
Aumento de la cámara inferior	Dos juegos de lentes para diferentes tamaños de matriz, seleccionables por el usuario.
Velocidad
Tiempo del ciclo de encintado	<300 ms (cámara APAGADA)<450 ms (cámara encendida)
Almacenamiento de programas
Cantidad del programa	50
Número máximo de chips por sustrato	999 × 999
Sustratos máximos por ciclo	99 × 99
Detección de troqueles faltantes
Método de detección	Sensor de vacío
Servicios públicos
Fuente de alimentación	CA 220V / 50Hz
Aire comprimido	≥ 0,6 MPa
Nivel de vacío	700 mmHg
Consumo de energía	2500 W
Dimensiones y peso
Peso	1000 kg
Tamaño de la máquina	1200 × 1200 × 1500 mm
Software y apariencia
Herrada	No hay nombre ni logotipo de la empresa en la máquina.
Logotipo de software	Logotipo de H-Com integrado
Color de la máquina	Estándar JAL (W-900 M-12 N-0.6 B-0.7 I-0.6)
Función de mapeo
Clasificación de troqueles	Bueno / Malo / Otro / Vacío (codificado por colores)
Formato de archivo	Compatible con el mapa TXT de Horng Com
Función de mapeo	Todos los troqueles se alinean, inspeccionan y registran individualmente.

Escenarios de aplicación

La máquina de cinta y carrete de cinta azul está diseñada para recoger con precisión los chips de las obleas de cinta azul y cargarlos en cintas portadoras. Admite obleas de 12 pulgadas con retrocompatibilidad para obleas de 8 pulgadas, lo que permite la inspección de defectos en la parte inferior de los chips en múltiples caras. La máquina admite el encapsulado con cinta autoadhesiva y termosellable con resistencia de despegue ajustable y conteo preciso de la cinta de cubierta. Con una sujeción de riel estable y fácil ajuste, ofrece una UPH máxima de 15 000, lo que proporciona un funcionamiento eficiente y fiable para la producción en masa. Su aplicación principal es recoger automáticamente los chips de las obleas de cinta azul y empaquetarlos en carretes de cinta portadora para los clientes.

Detalles del producto
