Manipulador integrado de prueba y encintado de la serie de alto rendimiento

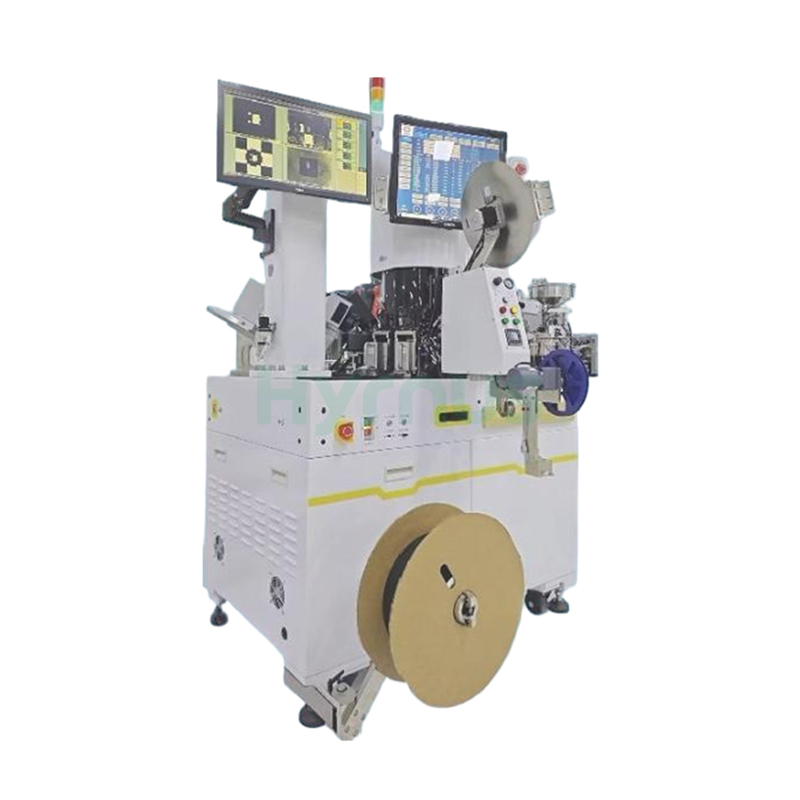

HY-TT2401 CMáquina clasificadora de cadera Ofrece un rendimiento máximo de 45 000 UPH con una precisión de posicionamiento de ±5 µm y una precisión direccional de ±0,1°, lo que garantiza precisión y eficiencia en una amplia gama de tipos de encapsulado, incluidos SOT, SOD, SC, SON, SOP, BGA, QFN, DFN, TSSOP, MSOP, WLCSP, así como sensores magnéticos, ópticos y de proximidad. El sistema cuenta con un sistema de reconocimiento de imágenes de 480×640 píxeles con escala de grises de 256 niveles y precisión de reconocimiento de RA 0,02–0,03, admite de 2 a 8 estaciones de prueba e incluye funciones integradas de inspección óptica y marcado láser. Funciona con 220 V CA ±5 % / 50 Hz con un rango de potencia de 800–1500 W, requiere un suministro mínimo de aire comprimido de 0,5 MPa y consume 50 L/min. Con unas dimensiones compactas de 1470 mm × 1340 mm × 1900 mm y un peso de 800 kg, el HY-TT2401 ofrece una solución fiable y que ahorra espacio para las pruebas y el embalaje de dispositivos de alto volumen y alta precisión.

Especificaciones técnicas clave

Especificaciones de la serie HY-TT2401
Función del sistema
Rendimiento (UPH)	Máx. 45.000 UPH (varía según el tamaño del producto y el tiempo de prueba)
Precisión de posicionamiento	±5 µm
Precisión direccional	±0.1°
Tipos de paquetes aplicables	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, sensor magnético, sensor óptico, sensor de proximidad, etc.
Configuración del dispositivo
Método de alimentación	Disco vibratorio
Método de descarga	Cinta adhesiva
Inspección óptica	Sí
Marcado láser	Sí
Estaciones base de prueba	2~8 estaciones
Sistema de reconocimiento de imágenes
Niveles de escala de grises	Escala de grises de 256 niveles
Resolución	480 × 640 píxeles
Precisión de reconocimiento	Precisión de píxeles: PA 0,01; Precisión de reconocimiento: RA 0,02-0,03
Parámetros eléctricos
Voltaje / Frecuencia	220 V CA ±5% / 50 Hz
Potencia nominal	800~1500 W
Requisito de aire comprimido	0,5 MPa (mínimo)
Consumo de aire	50 L/min
Dimensiones mecánicas
Dimensiones (L) × W × H)	L 1470 × W 1340 × Altura 1900 mm
Peso	800 kg
