La HY-WT9330 está equipada con un husillo de rectificado con cojinetes de aire y dos husillos de piezas de trabajo con cojinetes de aire. Puede procesar diversos sustratos ultraduros, frágiles y difíciles de rectificar de hasta 12 pulgadas, lo que permite un rectificado espejo de alta eficiencia, sin daños y de ultraprecisión, con una precisión de espesor excepcional, adecuado para el proceso de adelgazamiento posterior de todo tipo de obleas de chips.
Marca :
HYRNUSNúmero de artículo :
HY-WT9330Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaEquipos de alto rendimiento para el adelgazamiento y pulido de obleas de sustratos duros y frágiles de 12 pulgadas.
Introducción del producto
HY-WT9330 Equipos de alto rendimiento para el adelgazamiento y pulido de obleas Está equipada con un husillo de rectificado de cojinetes de aire de 9,5 kW y dos husillos de piezas de trabajo con cojinetes de aire, provistos de mesas de sujeción por vacío porosas para una sujeción estable de la oblea. Admite sustratos duros y frágiles con un tamaño máximo de procesamiento de Ø300 mm. Los operadores solo necesitan cargar manualmente los casetes; múltiples brazos robóticos completan automáticamente el posicionamiento, el rectificado, la limpieza por centrifugación y el secado para lograr la producción en masa sin supervisión. El eje Z de rectificado cuenta con un recorrido de 120 mm y un incremento de avance mínimo de 0,1 μm para garantizar un control preciso del espesor. El TTV de la oblea posterior al rectificado alcanza 1 μm, la desviación de espesor entre obleas es de ±2,5 μm y la rugosidad superficial Ra＜10 nm, lo que proporciona una excelente planitud y un acabado de espejo para el adelgazamiento posterior de todo tipo de obleas de chips.
Aplicación del producto
Este equipo está diseñado para el rectificado de precisión de materiales y componentes electrónicos duros y frágiles. Admite diversos sustratos, como silicio, carburo de silicio, semiconductores compuestos, resina epoxi, zafiro y cerámica, y está especialmente desarrollado para el rectificado de materiales ultraduros y difíciles de mecanizar, como SiC, tantalato de litio (LT) y niobato de litio (LN), en un espesor de hasta 30 cm (12 pulgadas). Se utiliza ampliamente para el adelgazamiento posterior de obleas de silicio destinadas a circuitos integrados, dispositivos semiconductores discretos y chips LED.

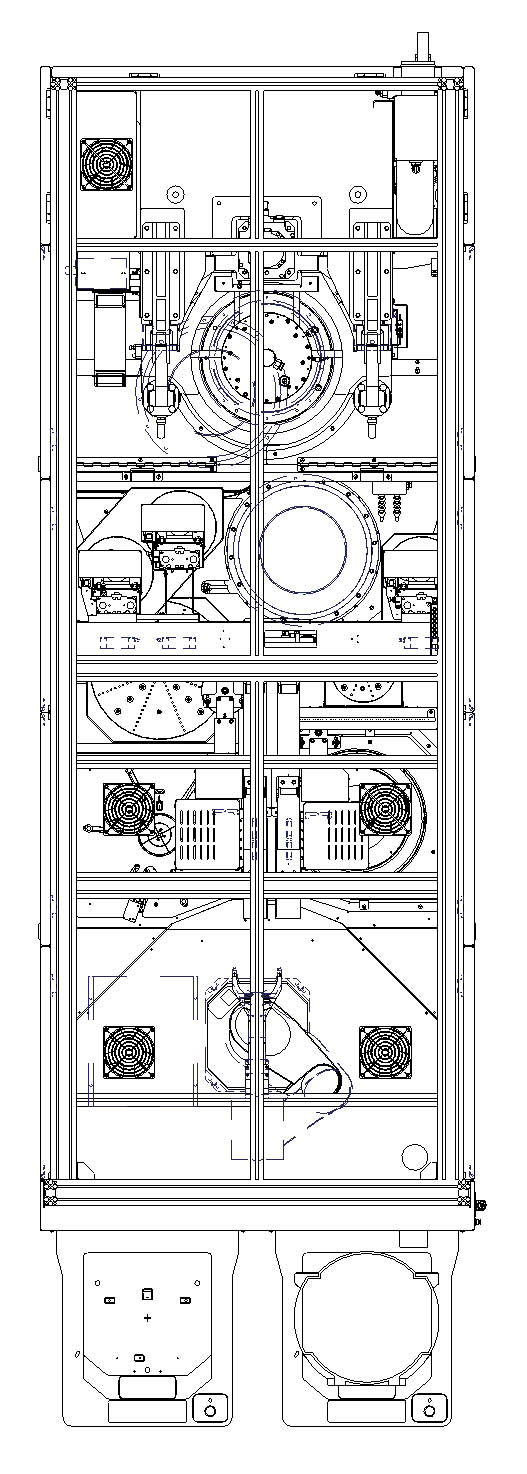

Diagrama de la estructura de la máquina
Proceso de operación de la máquina
| Paso | Descripción de la operación |
| 1 | Introduzca manualmente el casete de obleas en el equipo. |
| 2 | El brazo robótico extrae la oblea del casete y la transfiere a la plataforma de posicionamiento para su alineación central. |
| 3 | El brazo T1 recoge la oblea de la plataforma de posicionamiento y la coloca sobre la mesa de sujeción. |
| 4 | Realizar el proceso de molienda. |
| 5 | El brazo T2 adsorbe la oblea de la mesa de sujeción y la traslada a la estación de limpieza giratoria para su limpieza y secado. |
| 6 | El brazo robótico recoge la oblea de la estación de limpieza por centrifugación y la vuelve a colocar en el casete, y el flujo descrito anteriormente se repite una y otra vez. |
Presupuesto
| No. | Artículo | Parámetro |
| 1 | Tamaño máximo de pieza de trabajo | Ø300 mm |
| 2 | Husillo de cojinete de aire para rectificado | Cantidad: 1 |
| Potencia: 9,5 kW | ||
| Velocidad: 800~4000 r/min | ||
| 3 | Husillo con cojinete de aire para pieza de trabajo | Cantidad: 2 |
| Velocidad: 50~300 r/min | ||
| 4 | Rectificado del eje Z | Recorrido: 120 mm |
| Velocidad de avance de rectificado: 0,0001~0,08 mm/s | ||
| Incremento mínimo de alimentación: 0,1 μm | ||
| 5 | Método de sujeción | Mandril de vacío poroso |
| 6 | TTV posterior al molido | 1 μm |
| 7 | Desviación del espesor entre obleas después del procesamiento | ±2,5 μm |
| 8 | Rugosidad superficial posterior al rectificado | Ra＜10 nm |
| 9 | Dimensiones generales | 3131*1000*1997 mm |
Estructura principal
| No. | Artículo | Descripción |
| 1 | Marco | Estructura inferior: soporte soldado de tubo cuadrado de 50×100 (estándar) |
| Marco superior: perfil de aluminio de 30×60 | ||
| 2 | Placa de cubierta | Chapa de acero laminada en frío con superficie recubierta de plástico (Estándar) |
| 3 | Partes estructurales | Acero 45# con superficie cromada y aleación de aluminio con superficie anodizada. |
| 4 | Fuente de alimentación | Trifásico 380 V, 50 Hz |
| 5 | Fuente de aire | ≥0,5 MPa, 400 L/min |
