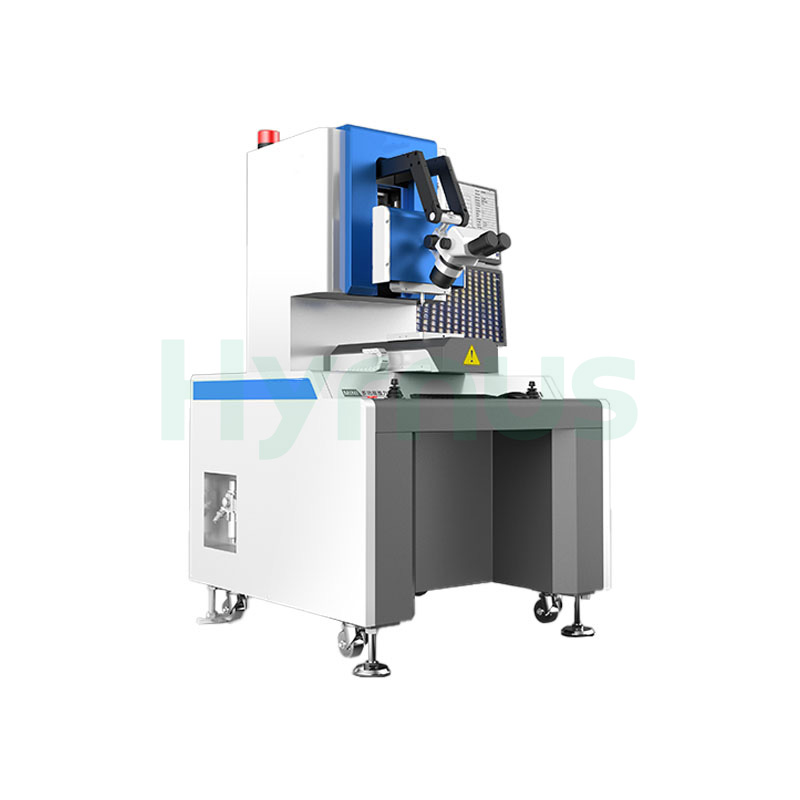

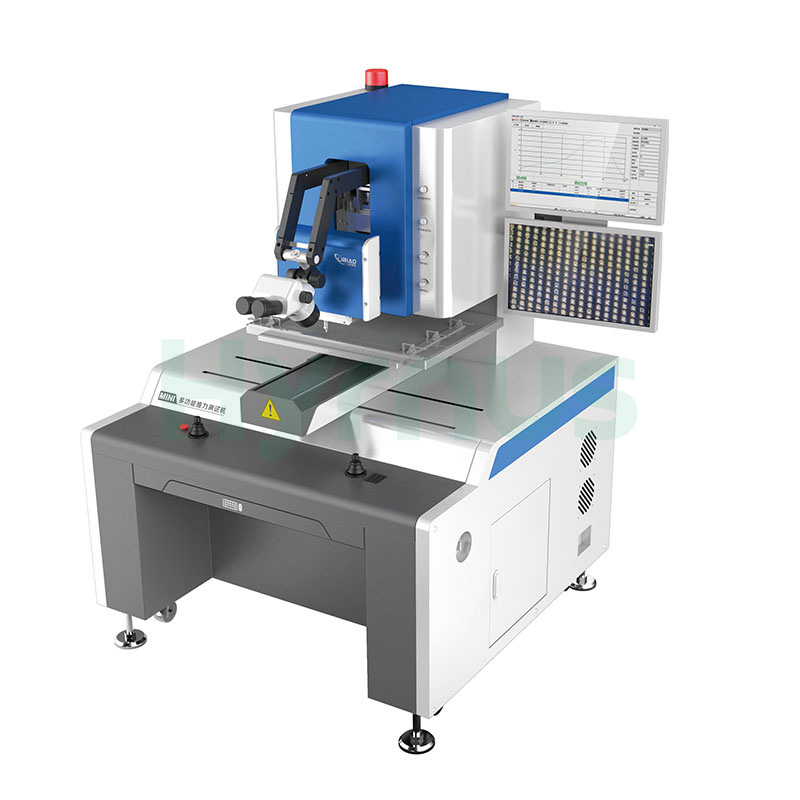

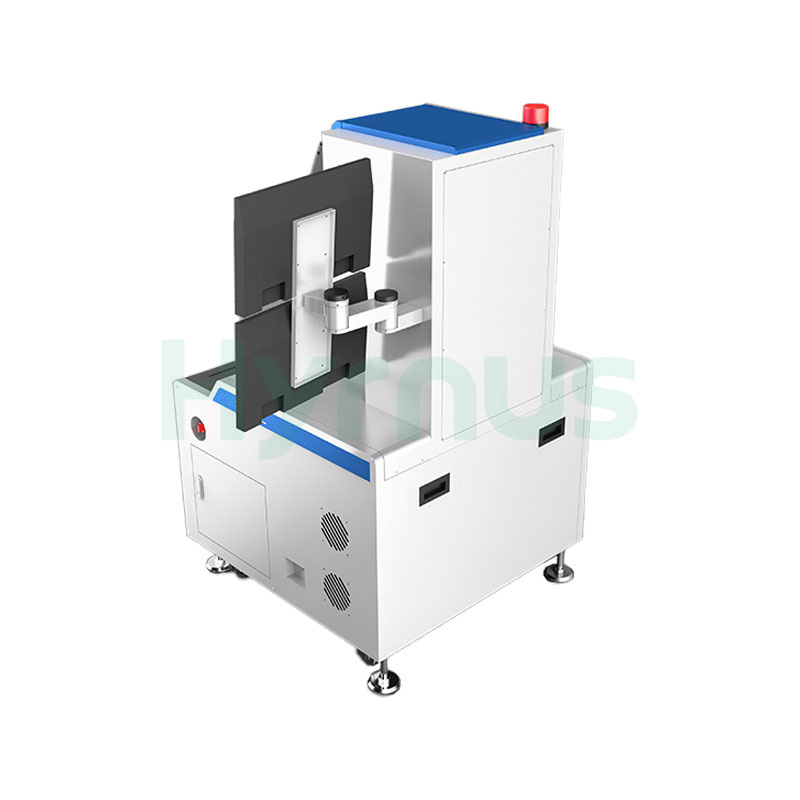

Probador de empuje y tracción multifunción de alto rendimiento para unión de cables

HY-PT8500 equipo de prueba de enlacesIncorpora un sistema de conmutación rotativa automática de 3 estaciones con adquisición de sensores independiente y protección anticolisión/sobrefuerza para cada sensor, lo que garantiza la precisión de las pruebas y la seguridad del equipo. El sistema ofrece un recorrido efectivo del husillo de bolas del eje XY de 500 mm × 300 mm con una repetibilidad de ±5 μm, una resolución ≤0,125 μm y una precisión de ±2 μm dentro de un rango de 2 mm, soportando una fuerza de prueba máxima de 100 kg; recorrido efectivo del eje Z de 100 mm con una resolución ≤0,125 μm, una precisión de posicionamiento repetible de ±1 μm dentro de 2 mm, soportando una fuerza de prueba máxima de 20 kg. Equipado con tecnología de detección dinámica de precisión (precisión del sensor ±0,003 %, precisión de la prueba integral ±0,1 %), componentes de transmisión importados, joysticks duales Hall para control en cuatro direcciones y un microscopio trinocular estándar con zoom continuo y cámara CCD de alta definición, el sistema funciona con 110 V/220 V a 5,0 A, 50/60 Hz con suministro de aire de 4,5 a 6 bares. El instrumento mide 1500 × 1200 × 1650 mm, pesa aproximadamente 800 kg e incluye un PC Lenovo/HP con Windows 10/11 original, que ofrece compatibilidad con sistemas MES, gestión de datos en tiempo real y accesorios personalizables basados ​​en muestras o dibujos.

Campos de aplicación

Pruebas de placas de circuito impreso de gran tamaño

Pruebas de mini paneles LED

Pruebas con muestras de gran tamaño

Beneficios del producto

Beneficios principales	Descripción
Estación de prueba automática	Adopta el modo de estación de prueba automática. Tras seleccionar la estación de prueba en el software, el sistema se desplaza automáticamente a la posición de trabajo correspondiente.
Adquisición de sensores independiente	Los tres sensores en funcionamiento están equipados con sistemas de adquisición independientes para garantizar la precisión de las pruebas.
Protección anticolisión y contra sobrefuerza	Cada sensor está equipado con un sistema independiente de protección anticolisión y contra sobrefuerza.
Límite de seguridad y control de velocidad	Cada estación de prueba cuenta con funciones independientes de límite de seguridad y limitación de velocidad.
Interfaz fácil de usar	Interfaz de usuario intuitiva para un manejo sencillo.
Algoritmo de alta precisión y fuerza	El sistema de detección de alta precisión, combinado con algoritmos mecánicos exclusivos, garantiza la exactitud de las pruebas.

Producto Características

Adopta tecnología de adquisición de datos mediante sensores dinámicos de precisión para garantizar datos de prueba exactos y fiables.

Equipada con componentes de transmisión importados para garantizar un funcionamiento estable de la máquina y una alta precisión en las pruebas.

El sistema de conmutación rotativa automática de tres estaciones evita los daños en los equipos causados ​​por un manejo incorrecto por parte del usuario.

Joysticks duales con sensor Hall para control en cuatro direcciones, lo que hace que su funcionamiento sea sencillo y cómodo.

Perfectamente compatible con el sistema MES de fábrica.

Los datos de las pruebas se pueden guardar y exportar en tiempo real, de forma cómoda y eficiente.

Especificaciones del equipo

Parámetros	Especificación
Modelo de equipo	HY-PT8500
Dimensiones generales	1500 mm × 1200 mm × 1650 mm
Peso neto	Aprox. 800 kg
Fuente de alimentación	110V/220V a 5,0A, 50/60Hz
Suministro de presión de aire	4,5-6 bares
Computadora de control	Ordenador Lenovo/HP original
Sistema operativo	Windows 10 / Windows 11 original
Microscopio	Microscopio trinocular estándar con zoom continuo + cámara CCD de alta definición
Método de reemplazo del sensor	Sustitución manual (Seleccione el módulo de prueba correspondiente según los requisitos de la prueba; el software identifica automáticamente el rango de módulos).
Accesorio de plataforma	360° Rotación, compatible con todo tipo de dispositivos de prueba.
Carrera efectiva del husillo de bolas del eje XY	500 mm × 300 mm, Fuerza máxima de prueba: 100 kg
Velocidad máxima de movimiento del eje XY	Controla libremente los ejes XY mediante joystick Hall. Velocidad máxima: 10 mm/s.
Husillo de bolas de precisión para ejes XY	Repetibilidad: ±5μm, Resolución: ≤0,125μm; Precisión de 2 mm: ±2μm
Carrera efectiva del husillo de bolas del eje Z	100 mm, Resolución: ≤0,125μm, Fuerza máxima de prueba: 20 kg
Velocidad máxima de desplazamiento del eje Z	Controla libremente el eje Z mediante joystick Hall. Velocidad máxima: 8 mm/s.
Husillo de bolas de precisión del eje Z	±2μm; Precisión de corte: Precisión de posicionamiento repetitivo ±1μm dentro de 2 mm
Precisión del sensor	±0,003%; Precisión de la prueba integral: ±0,1%
Dispositivo de fijación	Accesorios personalizados diseñados según muestras o planos (se suministra 1 juego de serie).
Calibración del dispositivo	Equipado de serie con los correspondientes dispositivos de calibración y juegos de pesas.
Seguro de calidad	Garantía completa de 2 años para la máquina con actualizaciones de software gratuitas de por vida (excluyendo daños provocados por el usuario).

Interfaz de prueba

Personalice diversos dispositivos de prueba según los requisitos del cliente.

Detalles del producto
