Máquina de re-unión de cables semiconductores de precisión para la reparación de placas de circuito impreso.

Introducción del producto

HY-RW4000Máquina de re-unión de alambre de precisiónpoder volver a uniruna amplia variedad de placas de circuitos, incluidas placas de una sola cara, placas multicapa, placas de capa exterior, placas de capa interior, sustratos rígidos (como sustratos de fibra de vidrio y aluminio) y sustratos flexibles, con volver a unircapacidades que cubren todos los anchos de línea. El equipo es fácil de operar, proporciona soldadura confiable y es fácil de usar. Con la capacitación adecuada, los empleados comunes generalmente pueden dominarlo. volver a unirmétodo en 2 horas y adquirir destreza en su realización volver a unirtareas en un plazo de 2 semanas. volver a unirLos circuitos eléctricos mantienen un excelente rendimiento eléctrico y pueden soportar el proceso de rectificado de la placa sin verse afectados.

El circuito PCB volver a unirEl equipo realiza circuitos de precisión volver a unir Las operaciones se realizan bajo inspección visual directa mediante una pantalla. La soldadura se efectúa ajustando tres parámetros: fuerza de soldadura (Force), amplitud del pulso de salida (Voltage) y duración del pulso (Miliseconds).

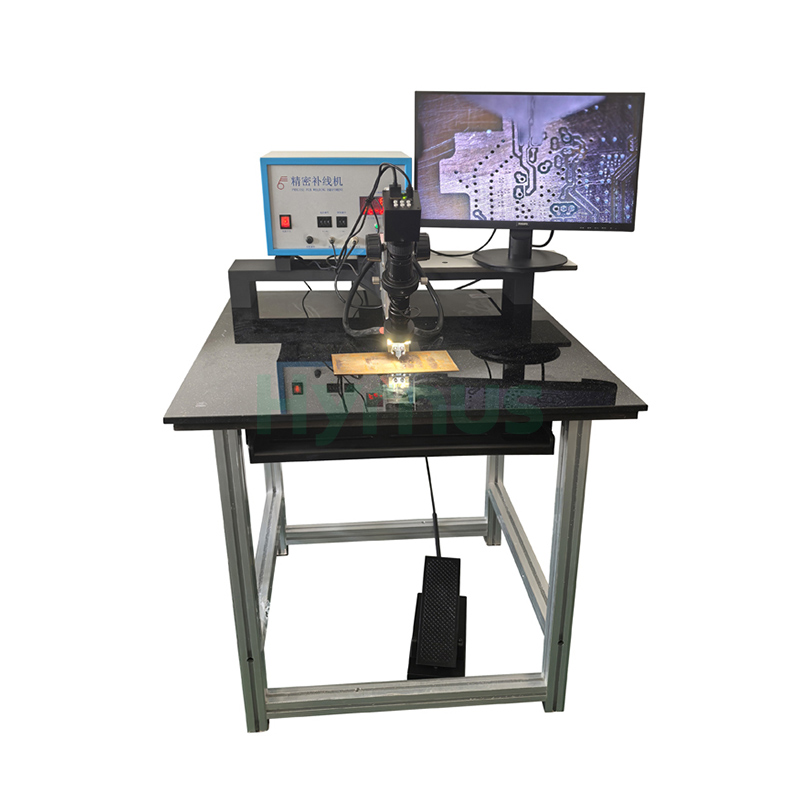

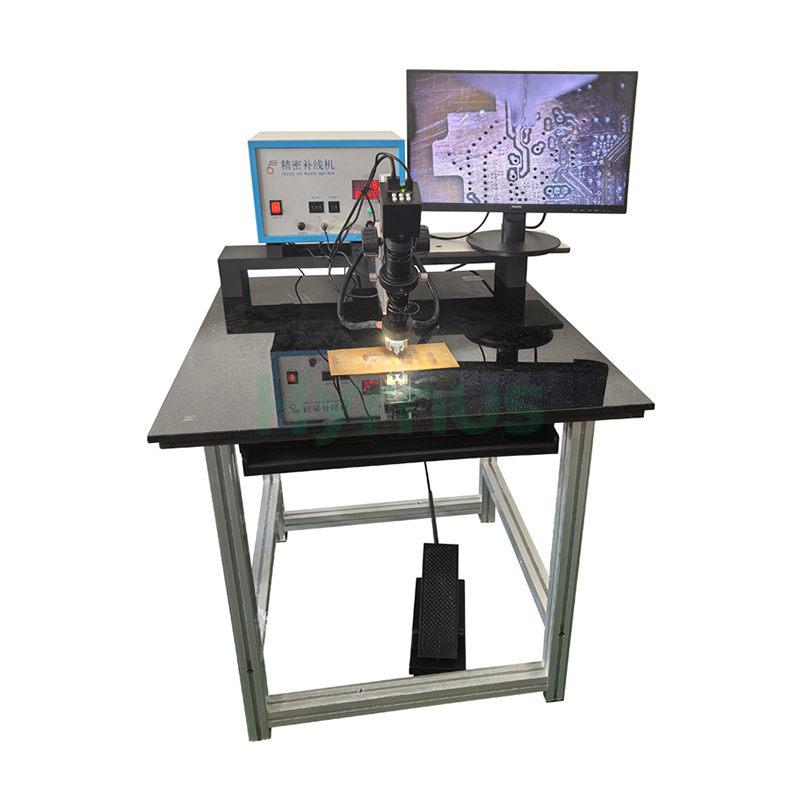

El circuito PCB volver a unir El equipo consta de cuatro componentes:

Componente	Función principal	Parámetros clave / Configuración

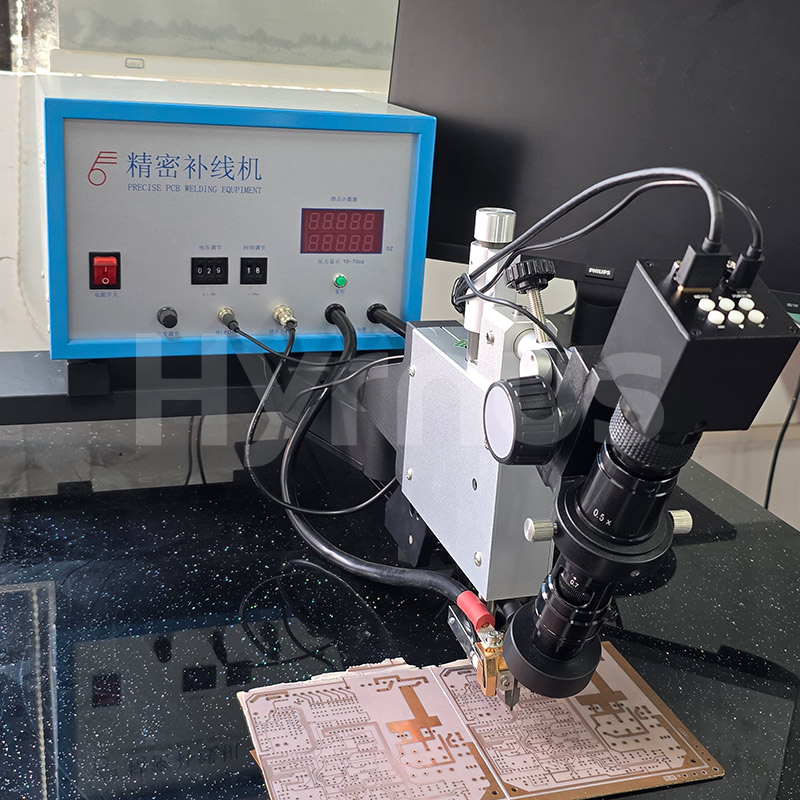

Unidad principal	Suministra corriente de soldadura	Rango de voltaje: 0,01–1,99 V, resolución: 0,01 V. Rango de tiempo: 1–19 ms, resolución: 1 ms.

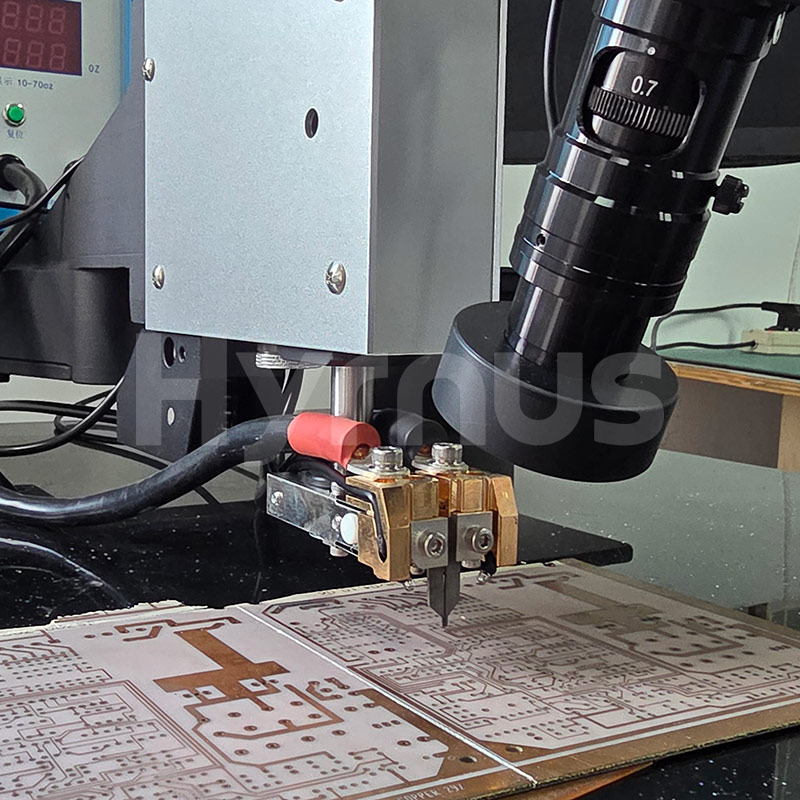

Cabezal de soldadura	Proporciona presión de soldadura	Rango de presión: 1–70 oz. Activa la salida de energía mediante presión preestablecida; soldadura controlada por pedal.
Sistema óptico	Visualización ampliada para soldadura de precisión	Incluye microscopio monocanal, soporte, fuente de luz, cámara, monitor, etc.
Banco de trabajo y soporte	Soporta todo el equipo	Consta de mesa de trabajo y bastidor de soporte para el cabezal de soldadura.

Parámetro técnico

Artículo	Detalles
Fuente de alimentación	220 V CA, 50 Hz, 300 VA
Corriente de salida máxima	350 A
Voltaje de pulso	0,01–1,99 V
Duración del pulso	1–19 ms
Frecuencia de soldadura	180 ciclos/min
Potencia de entrada	110V/220V ±5%, 50/60 Hz
Voltaje de soldadura	CC 0,01–1,99 V
Tiempo de soldadura	0–19 ms
Presión de soldadura	10–70 onzas
Potencia máxima de soldadura	500 VA
carrera del cabezal de soldadura	5–10 mm
Tamaño de la mesa de trabajo (vidrio templado)	Estándar	750 × 800 mm
	Opcional	950 × 800 mm
	Tamaño máximo de trabajo	700 mm
Re-unión tasa de rendimiento	95%–98% (varía según los requisitos del fabricante)



Microscopio monocular con zoom continuo

*Iluminación LED para microscopio

*Cámara CCD: 2 megapíxeles (1920×1080), 60 Hz

*Monitor LCD de 22 pulgadas
