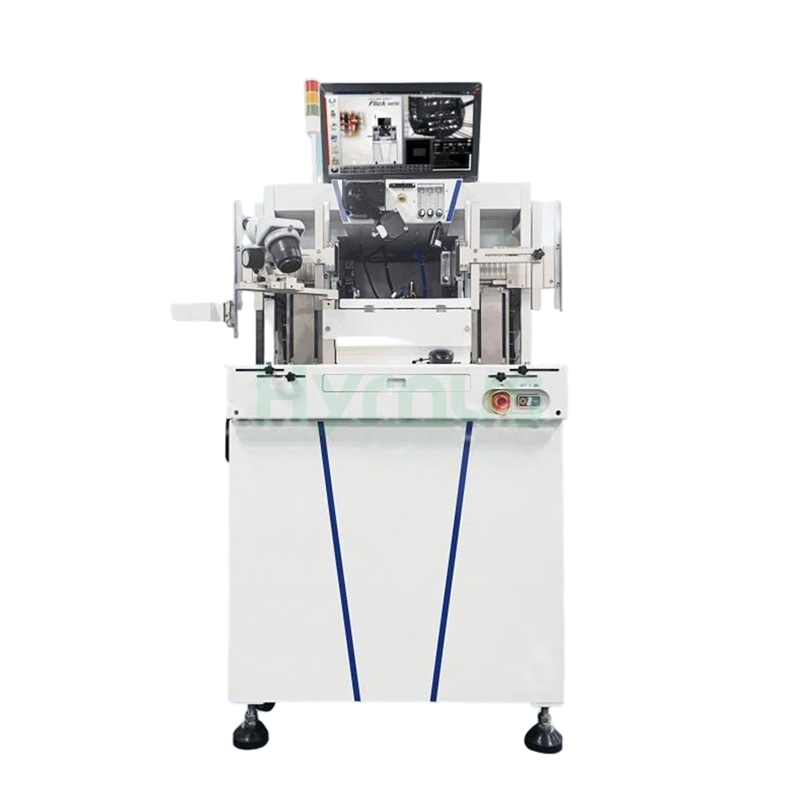

El sistema de unión de cables HY-WB200 es un sistema automático de alta precisión que admite encapsulados SOT, SOP, MEMS, DFN, QFN, SiP y diversos tipos de encapsulados, y es compatible con cables de oro, cobre, plata y aleación.
Marca :
HYRNUSNúmero de artículo :
HY-WB200Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaSoldadora automática de alambre de alta precisión para patatas fritas
Introducción del producto
HY-WMáquina de unión de cables B200Admite una amplia gama de materiales de alambre, incluyendo oro, cobre, plata, cobre chapado en paladio, cobre oro-paladio y alambres de aleación, con diámetros de alambre de 0,7 a 2,0 mil. Los perfiles de bucle de alambre programables, incluyendo bucles ultrabajos, arcos de polilínea espacial, bucles de mariposa y bucles M, satisfacen diversos requisitos de aplicación, desde pantallas LED RGB hasta empaquetado de IC complejos con hasta 82 alambres. El algoritmo patentado de bucle de mariposa mejora la fiabilidad del producto, alcanzando más de 2000 ciclos de choque térmico para productos de doble alambre 2835, mientras que el algoritmo de bucle M mejora la resistencia al choque térmico de 500 a 1500 ciclos para aplicaciones de unión de baja a alta temperatura. Los tiempos de cambio inferiores a 5 minutos para marcos de conexión del mismo tipo y a 20 minutos para diferentes tipos minimizan las interrupciones de producción.
Características del equipo
Equipado con un nuevo dispositivo de identificación de alta velocidad.
El cabezal de unión de alta velocidad logró una baja inercia.
Amplia gama de áreas de unión de cables
Sistemas de reconocimiento de imágenes múltiples
Admite funciones para la programación compleja de unión de cables.
Adecuado para encapsulados SOT/SOP/MEMS/DFN/QFN/SIP y otros formatos diversos.
Adecuado para alambre de oro, alambre de cobre, alambre de plata, alambre de cobre chapado en paladio, alambre de cobre con oro y paladio, alambre de aleación, etc.
Diversos arcos de línea programables: arco de línea ultrabajo, arco de polilínea espacial, etc.Especificaciones técnicas clave
| Capacidad de unión | Área de unión | Eje X: 56 mm, Eje Y: 76 mm |
| Precisión de la unión | ±3,0 µm a 3 sigma | |
| Velocidad de unión | 22 hilos/segundo para cable de 2 mm (varía según el producto y el proceso). | |
| Sistema de visión | 2–Aumento continuo ajustable de 4x; lente dual de alta/baja potencia (opcional). | |
| Precisión del reconocimiento de imágenes: ±0,5 µm | ||
| Desviación angular hasta ±30° reconocible | ||
| Iluminación roja/azul programable | ||
| Capacidad de bucle de alambre (alambre de 25,4 µm) | Longitud máxima del bucle | 5,5 mm |
| Altura mínima del bucle | 70 µm | |
| Precisión en la colocación del bucle | ±25 µm a 3 sigma (para la longitud del enlace) < 2,54 mm) | |
| ±1% de la longitud del enlace a 3 sigma (para longitudes de enlace > 2,54 mm) | ||
| Diámetro del cable aplicable | 0,7–2.0 mil | |
| Tiempo de cambio de producto | Marco de plomo del mismo tipo | <5 minutos (incluyendo la inserción del bloque calefactor, el cambio de abrazaderas y la descarga del programa) |
| Diferentes tipos de marcos de plomo | <20 min (incluyendo cambio de ancho/largo del marco de conexión, cambio de tamaño del cargador, cambio de bloque calefactor/abrazadera y descarga del programa) | |
| Capacidad de manipulación de materiales | Tamaño del paquete/marco de conexión | Longitud: 100–280 mm |
| Ancho: 28–83 mm | ||
| Espesor: 0,1–0,8 mm | ||
| Tamaño de revista | Longitud | 100–285 mm |
| Ancho | 35–95 mm | |
| Altura | 100–180 mm Máx. | |
| Paso | 4,5 / 5,0 / 5,2 / 5,5 mm (opcional) | |
| Interfaz hombre-máquina | Mostrar | Monitor LCD a color de 19 pulgadas |
| Panel de control | Interruptores de funcionamiento duraderos, interfaz fácil de usar | |
| Interfaz de usuario | Menú desplegable sencillo; grupos de enlaces codificados por colores; programación sencilla. | |
| Requisitos de funcionamiento | Presión mínima de aire | 0,4 MPa (4 kgf/cm²) |
| Voltaje de entrada | Monofásico CA 220V ±5%, 50 Hz | |
| Consumo de energía | 1,5 kVA (típico), 2,0 kVA (máx.) | |
| Dimensiones del equipo | L × W × H | 1180 × 910 × 1970 mm |
| Peso (estimado) | Peso neto | Aprox. 640 kg |
| Peso bruto | Aprox. 705 kg (con embalaje) | |
| Consumo de gas | Flujo de nitrógeno | 0,3 L/min (ajustable según el material y el tipo de alambre) |
| N₂:H₂ Relación | 95% nitrógeno : 5% hidrógeno | |
| Consumo de aire comprimido | 150 L/min (sin vacío) | |
| 180 L/min (con vacío) |

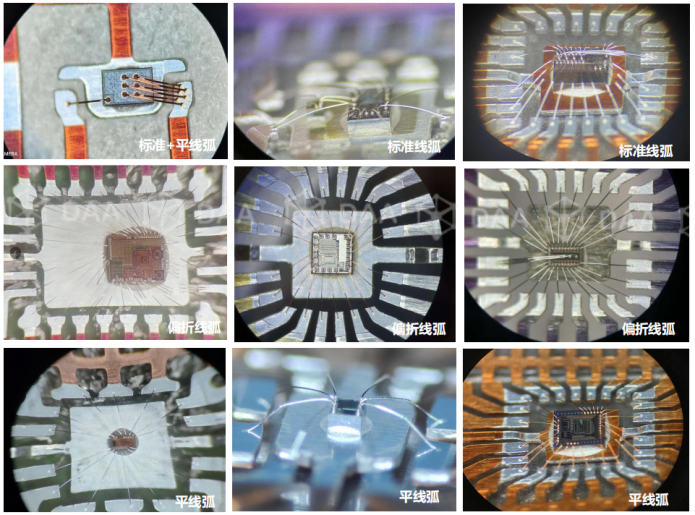

Soporte de bucle de alambre multicapa
Bucle estándar desviado +D / Bucle estándar
Bucle plano desviado / Bucle plano
Bucle Z espacial / Bucle P
Bucle espacial roto / Bucle M
Bucle de puesta a tierra / Bucle estándar +D
Bucle de signo de interrogación / Bucle roto de ultra baja potencia
Proporciona soluciones para bucles de cables de procesos especiales.
Bucle estándar con desplazamiento +D / Bucle estándar
Bucle plano desplazado / Bucle plano
Bucle Z espacial / Bucle P
Bucle espacial roto / Bucle M
Bucle de puesta a tierra / Bucle estándar +D
Bucle de signo de interrogación / Bucle roto de ultra baja potencia

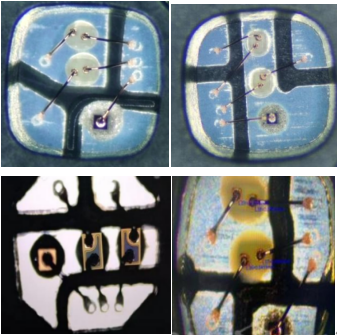

Pantalla LED RGB

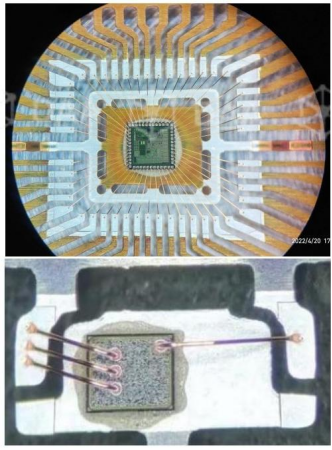

Paquete
Arco multisegmento + arco estándar + alambre plano
Admite múltiples bucles de alambre con control de altura de bucle estable.
Detalles del producto
Preguntas frecuentes
La serie HY-WB200 ofrece una precisión de unión de ±3,0 μm a 3 sigma, con velocidades de unión de hasta 22 hilos por segundo para longitudes de hilo de 2 mm. Esta combinación de precisión y rendimiento garantiza una producción de alto rendimiento para aplicaciones exigentes de encapsulado de semiconductores.
El sistema admite una amplia gama de materiales de alambre, incluidos oro, cobre, plata, cobre chapado en paladio, cobre con oro-paladio y alambres de aleación, con diámetros que van desde 0,7 a 2,0 milésimas de pulgada, lo que proporciona flexibilidad para diversos requisitos de embalaje.
El sistema admite más de una docena de perfiles de bucle programables, incluyendo bucles estándar desviados, bucles planos, bucles Z espaciales, bucles P, bucles M, bucles de puesta a tierra, bucles en forma de signo de interrogación y bucles de ultrabaja ruptura. Los algoritmos patentados de bucle mariposa y bucle M ofrecen una mayor resistencia al choque térmico para aplicaciones exigentes.
El tiempo de cambio para marcos de conexión del mismo tipo es inferior a 5 minutos, incluyendo la inserción del bloque calefactor, el cambio de la abrazadera y la descarga del programa. Para marcos de conexión de diferente tipo, el cambio se completa en menos de 20 minutos, lo que minimiza el tiempo de inactividad de la producción y maximiza la utilización del equipo.
