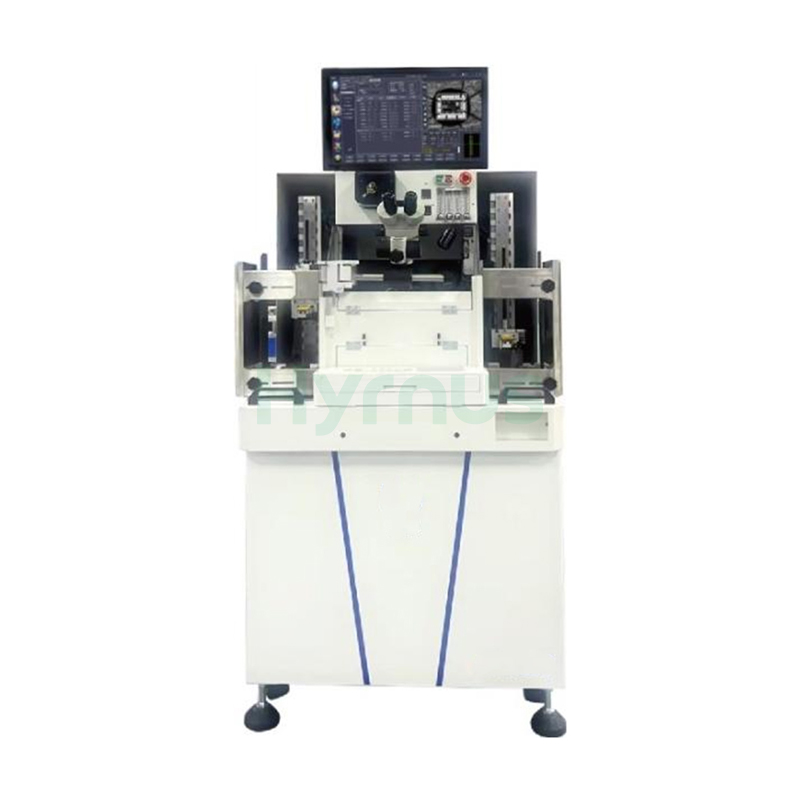

La máquina de unión de cables HY-WB300 es un sistema de unión de cables totalmente automático y de alta precisión diseñado para el empaquetado avanzado de semiconductores, compatible con SOT, SOP, MEMS, DFN, QFN, SiP y diversas formas de encapsulado, con compatibilidad para cables de oro, cobre, plata, cobre chapado en paladio, aleaciones y más.
Marca :
HYRNUSNúmero de artículo :
HY-WB300Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina de unión de cables totalmente automática de alto rendimiento para el encapsulado avanzado de semiconductores.
Introducción del producto
Soldadora de alambre HY-WB300Cuenta con conectividad IoT industrial para el seguimiento del estado del equipo en tiempo real, programación automática de parámetros con optimización de autoaprendizaje y dos frecuencias seleccionables para un rendimiento de unión óptimo. Compatible con diámetros de cable de 0,6 a 2,0 mil para cables de oro, cobre, plata y cobre chapado en paladio, el HY-WB300 ofrece una amplia compatibilidad de materiales. El cabezal de unión de alta velocidad y baja inercia, combinado con un sistema de visión de zoom continuo de 2 a 6x y un motor de procesamiento de imágenes de alta velocidad, garantiza una colocación precisa del cable en diversas aplicaciones. Los perfiles de bucle programables incluyen bucles ultrabajos, arcos de polilínea espacial, bucles de mariposa y bucles M, con el algoritmo de mariposa patentado que proporciona más de 2000 ciclos de choque térmico para productos de doble cable 2835 y el algoritmo de bucle M que mejora la resistencia al choque térmico de 500 a 1500 ciclos. Los tiempos de cambio inferiores a 4 minutos para marcos de conexión del mismo tipo y a 8 minutos para marcos de conexión de diferente tipo reducen drásticamente el tiempo de inactividad. El monitor LCD de 21,5 pulgadas con grupos de unión codificados por colores y menús desplegables intuitivos simplifica el funcionamiento. Con unas dimensiones compactas de 1025 × 814 × 1810 mm y un peso neto aproximado de 640 kg, la HY-WB300 es la opción ideal para operaciones de unión de cables de alto volumen y alta fiabilidad.
Características del equipo
El HY-WB300 se distingue por su excelente calidad de fabricación.
Sistema de carga/descarga y transporte de materiales totalmente automatizado y modernizado.
Caja de chispas de nuevo diseño con capacidad mejorada para la formación de bolas.
Recuperación inteligente de la trayectoria del cable para maximizar el MTBA (Tiempo medio entre asistencias).
Programación automática de parámetros y optimización mediante autoaprendizaje.
Dos frecuencias seleccionables para un rendimiento de unión óptimo.
Seguimiento del estado de los equipos en tiempo real mediante conectividad IoT industrial.
Equipado con un nuevo dispositivo de identificación de alta velocidad.
El cabezal de unión de alta velocidad logró una baja inercia.
Amplia gama de áreas de unión de cables.
Múltiples sistemas de reconocimiento de imágenes.
Admite funciones para la programación compleja de la unión de cables.
Adecuado para formatos de encapsulado SOT/SOP/MEMS/DFN/QFN/SiP y otros.
Adecuado para alambre de oro, alambre de cobre, alambre de plata, alambre de cobre chapado en paladio, alambre de cobre con oro y paladio, alambre de aleación, etc.
Diversos arcos de línea programables: arco de línea ultrabajo, arco de polilínea espacial, etc.Especificaciones técnicas clave
| Especificaciones de la serie HY-WB300 | ||
| CAPACIDAD DE CONEXIÓN DE ALAMBRE | Área de unión | X: 56 mm, Y: 80 mm |
| Precisión de la unión | ±2,0 µm a 3 sigma (varía según el producto y el proceso) | |
| Velocidad de unión | 22 hilos/seg (longitud del hilo: 2 mm) | |
| Sistema de relaciones públicas | 2–Zoom continuo ajustable de 6x (opcional) | |
| Lentes duales de alta y baja magnificación (opcionales) | ||
| Motor de procesamiento de imágenes de alta velocidad y alta precisión | ||
| cámara CCD | ||
| CAPACIDAD DE BUCLE (diámetro del cable: 25,4 µm) | Longitud máxima del cable | 7,6 mm (1,0 mil) / 3,0 mm (0,7 mil) |
| Altura mínima del bucle | Mínimo 50 µm (0,7 mil) | |
| Balanceo del cable | ±25 µm a 3 sigma (longitud del cable) < 2,54 mm) | |
| ±1% de la longitud del cable a 3 sigma (longitud del cable > 2,54 mm) | ||
| Diámetro del cable aplicable | 0,6–2,0 mil (Cu / Ag / Au) | |
| TIEMPOS DE CONVERSIÓN | Mismo tipo de marco de conexión | <4 minutos (incluyendo la inserción del calentador, el cambio de la abrazadera y la descarga del programa) |
| Diferentes tipos de marcos de conexión | <8 min (incluyendo cambio de tamaño del marco de conexión, cambio de tamaño del cargador, cambio de calentador/pinza y descarga del programa) | |
| CAPACIDADES DE MANEJO DE MATERIALES | Tamaño del paquete/marco de conexión | Longitud L: 100–300 mm |
| Ancho W: 15–105 mm | ||
| Espesor THK: 0,1–0,9 mm | ||
| TAMAÑO DE REVISTA | Largo L | 127–305 mm |
| Ancho W | 20–125 mm | |
| Altura H | 50–180 mm Máx. | |
| Propuesta para revista | 1.27–25 mm | |
| Peso máximo del cargador | 4,2 kg | |
| INTERFAZ HOMBRE-MÁQUINA | Monitor | Pantalla LCD de 21,5 pulgadas |
| Panel de control | Panel de control duradero con interruptores robustos | |
| Interfaz de usuario | Menú desplegable sencillo; grupos de conexiones de cables marcados con colores para facilitar la edición y la programación. | |
| REQUISITOS DE LAS INSTALACIONES | Presión mínima de aire | 0,35 MPa |
| Voltaje de entrada | Monofásico CA 220V ±5%, 50 Hz | |
| Consumo de energía | 1,5 kVA (típico), 2,0 kVA (máx.) | |
| TAMAÑO | Dimensiones (L) × W × H) | 1025 × 814 × 1810 mm |
| PESO (ESTIMADO) | Peso neto (PN) | Aprox. 640 kg |
| Peso bruto (PB) | Aprox. 705 kg (con embalaje) | |
| CONSUMO DE GAS | Flujo de nitrógeno | 0,6 L/min (ajustable según el material y el tipo de alambre) |
| Relación nitrógeno-hidrógeno | N₂ 95%: H₂ 5% | |
| Consumo de aire comprimido | 150 L/min (sin vacío) | |
| 180 L/min (Vacío) | ||
Paquete

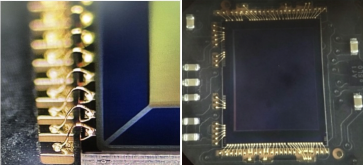

Arco multisegmento + arco estándar + alambre plano
Admite múltiples bucles de alambre con control de altura de bucle estable.
Modo BSOB para el encapsulado de circuitos integrados
Adaptable a un elevado número de cables (82 cables) y a una gran distancia entre el primer y el segundo punto de conexión.

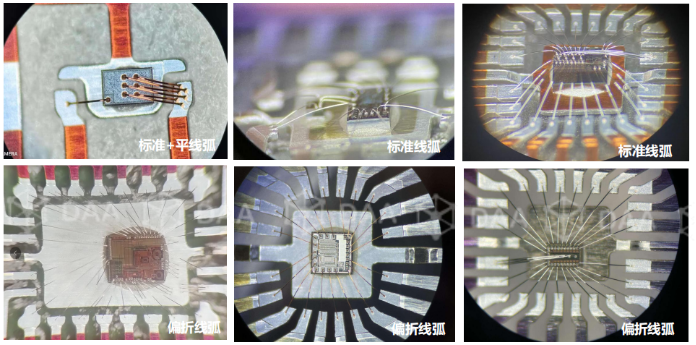

Soporte de bucle de alambre multicapa
Bucle estándar desviado +D / Bucle estándar
Bucle plano desviado / Bucle plano
Bucle Z espacial / Bucle P
Bucle espacial roto / Bucle M
Bucle de puesta a tierra / Bucle estándar +D
Bucle de signo de interrogación / Bucle roto de ultra baja potencia

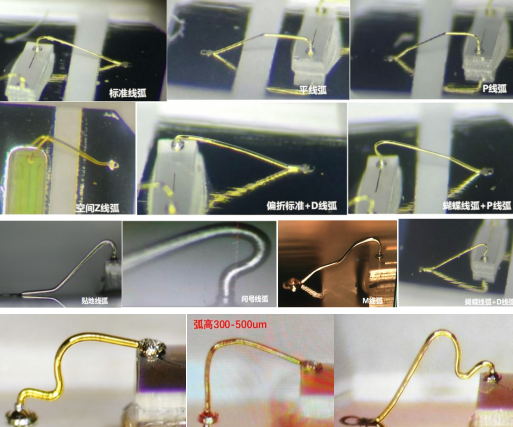

Proporciona soluciones para bucles de cables de procesos especiales.Bucle estándar con desplazamiento +D / Bucle estándar
Bucle plano desplazado / Bucle plano
Bucle Z espacial / Bucle P
Bucle espacial roto / Bucle M
Bucle de puesta a tierra / Bucle estándar +D
Bucle de signo de interrogación / Bucle roto de ultra baja potencia
Productos de baja a alta adherencia:
Mediante la adopción de un algoritmo de perfil de bucle M exclusivo y de alta precisión, la resistencia al choque térmico se mejora de 500 ciclos a 1500 ciclos.
Productos de baja a alta adherencia:
Para alturas de bucle de 300 a 500 μm, se mejora eficazmente la estabilidad de la sección vertical de los bucles de alambre.
Algoritmo de perfil de bucle de mariposa exclusivo y de alta precisión:
Mejora la fiabilidad del producto. Los productos 2835 de doble cable alcanzan una resistencia al choque térmico de más de 2000 ciclos.
Detalles del producto
Preguntas frecuentes
El HY-WB300 incorpora sistemas de carga/descarga y transporte de material automáticos totalmente actualizados, una caja de chispas de nuevo diseño para una mejor formación de la bola, recuperación inteligente de la trayectoria del cable para maximizar el MTBA, conectividad IoT industrial para el seguimiento del estado en tiempo real y programación automática de parámetros con optimización de autoaprendizaje, lo que proporciona una automatización y fiabilidad superiores.
El HY-WB300 logra una precisión de unión de ±2,0 μm a 3 sigma con velocidades de unión de 22 hilos por segundo para una longitud de hilo de 2 mm. El sistema de visión con zoom continuo de 2 a 6x y el motor de procesamiento de imágenes de alta velocidad garantizan una colocación precisa de los hilos para aplicaciones exigentes de encapsulado de semiconductores.
El sistema admite más de una docena de perfiles de bucle programables, incluyendo bucles mariposa, en M, en Z, planos, de puesta a tierra y en forma de signo de interrogación. Los algoritmos patentados de bucle mariposa y en M ofrecen una mayor resistencia al choque térmico. Admite cables de cobre chapados en oro, cobre, plata y paladio con diámetros de 0,6 a 2,0 milésimas de pulgada.
El cambio de marcos de conexión del mismo tipo se completa en menos de 4 minutos, incluyendo la inserción del calentador, el cambio de la abrazadera y la descarga del programa. El cambio de marcos de conexión de diferente tipo se realiza en menos de 8 minutos, lo que reduce significativamente el tiempo de inactividad y mejora la eficacia general del equipo en entornos de producción con alta variedad de componentes.
