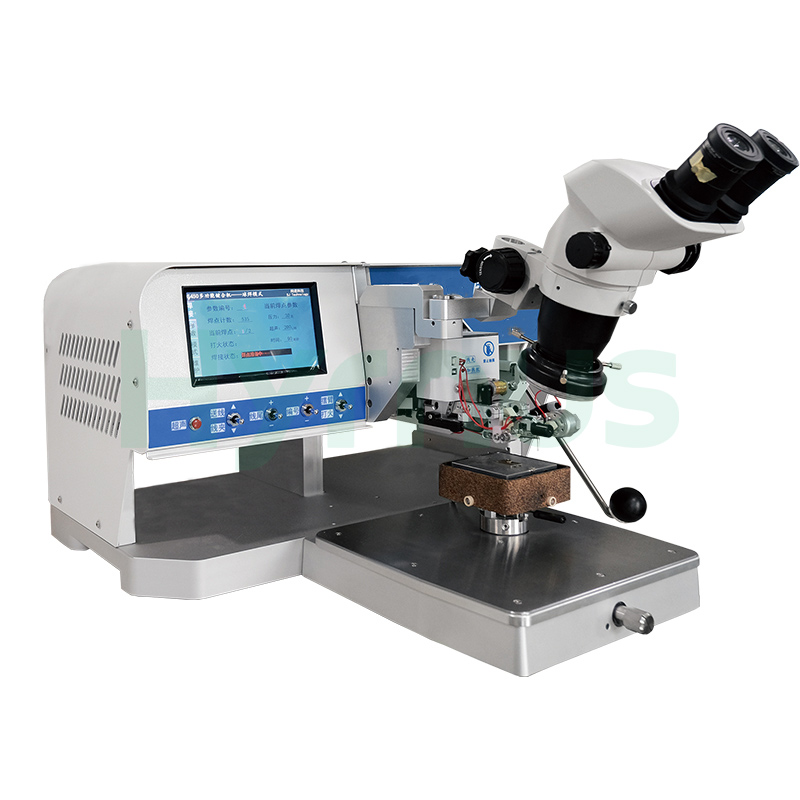

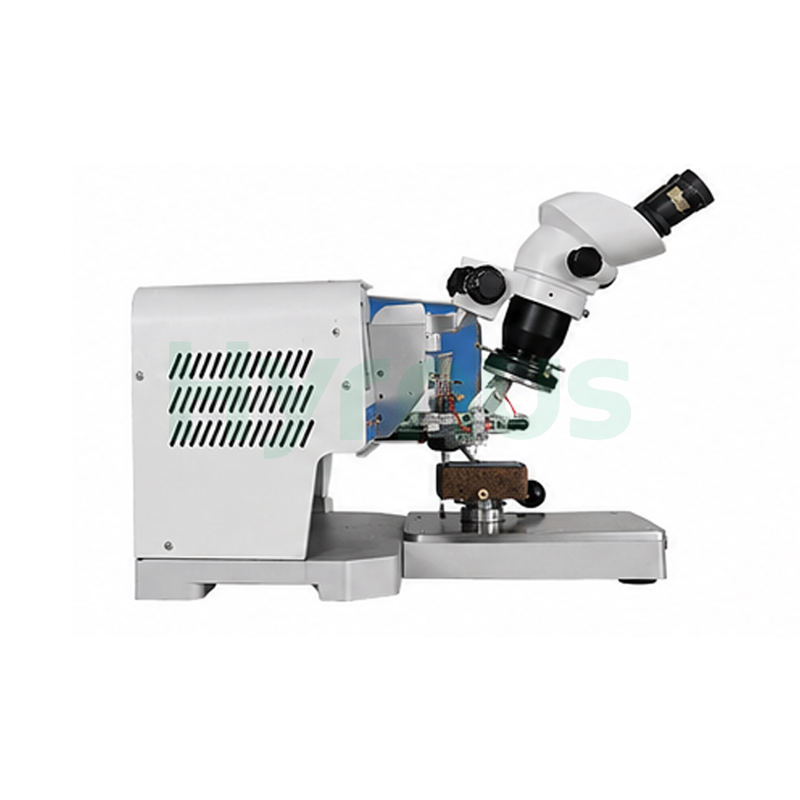

HY-WB250M /HY-WB250PM Máquina de unión de cuñas de bola Está diseñado para la interconexión interna de cables en circuitos híbridos, módulos COB, MCM, MEMS, RF, optoelectrónicos, de microondas y dispositivos electrónicos para automoción. Admite productos de menos de 200 mm, se adapta a diferentes profundidades de cavidad y proporciona una salida ultrasónica estable para un rendimiento de unión fiable.
Marca :
HYRNUSNúmero de artículo :
HY-WB250M / HY-WB250PMPedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina manual de unión de alambres con cuña de bola
Introducción del producto
HY-WB250M / HY-WB250PM Máquina de unión de cuñas de bolaEs una máquina de empaquetado clave para la interconexión interna de chips a pines en componentes electrónicos especiales. Se utiliza ampliamente en circuitos híbridos, módulos COB, MCM, dispositivos MEMS, módulos de RF y microondas, dispositivos optoelectrónicos, electrónica militar y módulos electrónicos para automóviles.
La máquina es apta para productos con dimensiones inferiores a 200 mm. Mediante el uso de herramientas de unión de diferentes longitudes, permite trabajar con profundidades de cavidad de 12 mm a 15 mm o 21 mm. Además, admite el proceso de unión sin contacto con los pernos, y su estable salida de energía ultrasónica y su sistema de control eléctrico integrado garantizan una calidad de unión uniforme y un funcionamiento fiable.
Aplicaciones
Características
| No. | Característica |
| 1 | Adecuado para dispositivos de cavidad profunda y de módulo grande. |
| 2 | Adaptable a dispositivos con diferentes profundidades de cavidad (que van desde 12 mm hasta 15 mm)./21 mm) reemplazando modelos capilares de diferentes longitudes |
| 3 | Capaz de realizar la función de contacto con el extremo del cable (contacto con el perno) sin necesidad de cables adicionales. |
| 4 | Diseño de proceso único de colocación de bolas sin cola |
| 5 | Sistema de control eléctrico integrado |
Especificaciones técnicas principales
| NO | Sección | Parámetro | Especificación | Otros parámetros | |
| 1. | Bond Head | Z Travel | 18 mm | Tamaño de la bobina | 1/2 pulgada |
| 2. | Rango XY | X: 15 mm, Y: 15 mm | |||
| 3. | Mesa elevadora | Z Travel | 0~18 mm | Temperatura del calentador | Temperatura ambiente ~ 200 °C |
| 4. | Rango XY | 250 mm × 270 mm | Menú de operación | Pantalla táctil TFT de 7", menú en chino | |
| 5. | Potencia ultrasónica | Control digital, subdivisión 1000x | Fuente de alimentación | 220 V ± 10 % a 50/60 Hz, ≤500 W | |
| 6. | Fuerza de enlace | 1~250 g | Superficie ocupada (Ancho × Profundidad × Alto) | ≤620 × 640 × 450 mm | |
| 7. | Tipos de cables | HY-WB250M: Hilo de oro de 15 a 75 μm, hilo de platino de 18 a 25 μm, hilo de plata de 18 a 50 μm.,Alambre de aluminio de 18 a 100 μm HY-WB250PM: Hilo de oro de 15 a 75 μm, hilo de platino de 18 a 25 μm, hilo de plata de 18 a 50 μm.,Alambre de aluminio de 18 a 100 μm，Cinta dorada 12.7×50 ~ 25,4×300 μm | Peso | Peso bruto: aprox. 70 kg; Peso neto: aprox. 45 kg | |
| 8. | Configuración estándar | Unidad principal, carrete de 1/2 pulgada, iluminación LED, microscopio estereoscópico, soporte de trabajo, alimentador de alambre de 90°. | |||
Condiciones de uso
| No | Artículo | Requisitos |
| 1. | Parámetro | Especificación |
| 2. | Temperatura ambiente (temperatura de la habitación) | 15°C ~ 30°C |
| 3. | Humedad relativa ambiental | 30% ~ 60% (sin condensación) |
| 4. | Vibración | Las vibraciones pueden afectar la precisión del equipo; manténgalo alejado de fuentes de vibración. |
| 5. | Requisitos de energía | 1. 220 V ± 10 % 2. Potencia ≤ 500 W 3. Frecuencia: 50/60 Hz |
| 6. | Toma de tierra | Debe estar correctamente conectado a tierra. Siga las normas locales sobre especificaciones de conexión a tierra. |
| 7. | Voltaje | 220V ± 10% |
| 8. | Frecuencia | 50/60 Hz |
| 9. | Toma de tierra | Debe estar conectado a tierra |
| 10. | Fuerza | ≤ 500 W |
| 11. | Especificación de interfaz | 5A, monofásico de 3 hilos |
Detalles del producto
