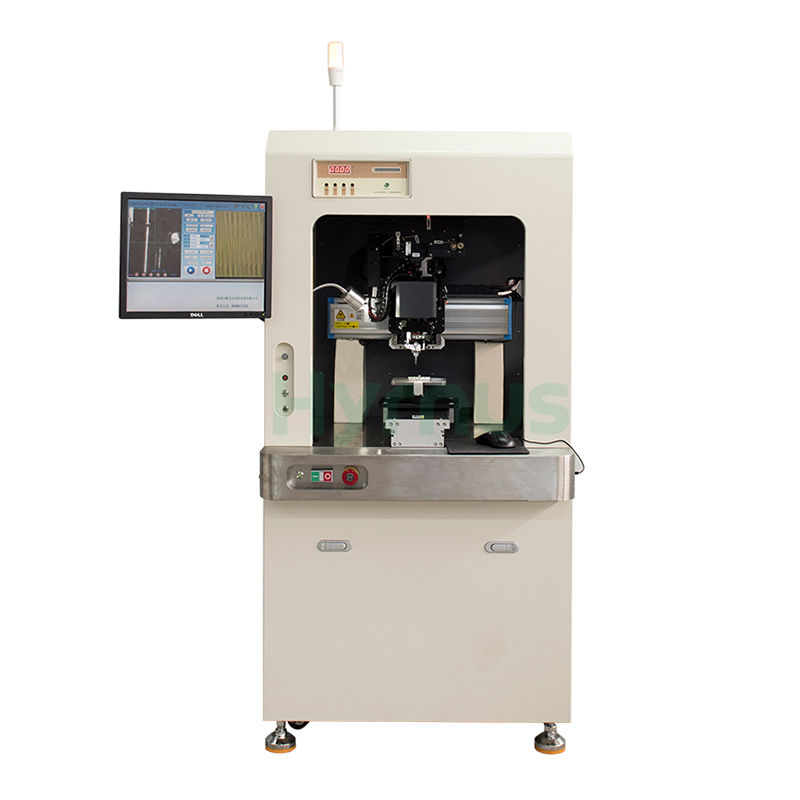

HY-HW3741A Ultrasónico Automático de Aluminio Pesado Soldadora de cuñas de alambre Incorpora un cabezal de unión giratorio, seguimiento automático de frecuencia digital, control preciso de la presión, reconocimiento avanzado de imágenes y control de movimiento de circuito cerrado.
Marca :
HYRNUSNúmero de artículo :
HY-HW3741APedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina de soldadura ultrasónica de alambre para soldadura de cuña de aluminio pesado para paquetes de baterías 18650 y 26800
Introducción del producto
HY-HW3741A Aluminio pesado ultrasónico automáticoSoldadora de cuñas de alambre Integra un sistema ultrasónico de seguimiento de frecuencia digital totalmente automático, regulación de presión controlada digitalmente, una unidad de reconocimiento de imágenes de alto rendimiento y un circuito de control de movimiento de bucle cerrado, logrando así la automatización completa de los equipos de unión de cables de aluminio pesados en China.
Aplicaciones
La HY-HW3741A se utiliza principalmente para el proceso de unión de baterías tipo Tesla 18650, baterías de litio 26800, módulos de recuperación rápida IGBT, electrónica automotriz y otros productos relacionados. Equipada con tecnología avanzada de reconocimiento de imágenes y posicionamiento automático, la máquina permite un posicionamiento automático y preciso de los puntos de unión.
Ventajas clave
| No. | Ventaja | Descripción |
| 1 | Calidad de unión estable y confiable | El potente sistema ultrasónico digital garantiza una calidad de unión estable y fiable. |
| 2 | Bonos de alta calidad y consistentes | El sistema ultrasónico de seguimiento de frecuencia totalmente automático y el diseño optimizado del cabezal de unión garantizan aún más uniones uniformes y de alta calidad. |
| 3 | Salida de presión uniforme | El sistema de control de presión digital patentado mantiene una presión de salida constante para garantizar la uniformidad de la unión. |
| 4 | Alta precisión en la posición de unión | La transmisión mecánica de precisión, un ordenador industrial fiable y un software con derechos de propiedad intelectual independientes garantizan una alta exactitud en las posiciones de unión. |
| 5 | Alarma de fallos y mejora del rendimiento | La máquina está equipada con múltiples funciones de alarma de fallos y apagado automático, incluyendo fallos en la primera unión y alimentación anómala del cable, lo que reduce significativamente la tasa de defectos y mejora enormemente el rendimiento de la producción, al tiempo que optimiza la operatividad y la facilidad de uso. |
| 6 | Fácil manejo y alta eficiencia | La máquina se caracteriza por su funcionamiento sencillo e intuitivo. Los nuevos operarios pueden dominarla rápidamente tras una breve formación. Un solo operario puede manejar varias máquinas simultáneamente, lo que mejora notablemente la eficiencia de la producción. |
Características del equipo
| No. | Descripción |
| 1 | Carga manual, reconocimiento y posicionamiento automáticos, unión automática, descarga manual. |
| 2 | Esta máquina de ensamblaje está dedicada a la producción mediante unión de productos de baterías especificados por el cliente y no es un equipo universal. |
| 3 | Si se va a utilizar para otros productos, se deberán realizar modificaciones de acuerdo con las condiciones reales. |
| 4 | La máquina consta principalmente de un conjunto de bastidor, un módulo de alimentación XYZC, un mecanismo de alimentación de alambre, un conjunto de posicionamiento y sujeción de la fijación, un mecanismo de cabezal de unión y una consola de control. |
| 5 | El eje X adopta un motor lineal, los módulos Y/Z adoptan un accionamiento de husillo de bolas de precisión. La repetibilidad de posicionamiento es menor que±0,02 mm, la precisión de posicionamiento angular es±1°. |
| 6 | El sistema de control utiliza una PC industrial y una tarjeta de control de movimiento para accionar los servomotores. El equipo es sencillo de operar y mantener, cuenta con una interfaz de control intuitiva, configuración digital de parámetros y alta flexibilidad. |
| 7 | Equipada con abrazaderas de sujeción rápida y arranque con un solo botón, lo que facilita y hace más segura la carga de las piezas para los operarios. |
Diagrama de flujo de producción resumido
| No. | Descripción |
| 1 | El operario coloca manualmente el producto en el soporte y lo sujeta con la abrazadera de liberación rápida. |
| 2 | La máquina se pone en marcha pulsando un solo botón. |
| 3 | El sistema captura imágenes de las marcas de referencia en el producto mediante la cámara para su posicionamiento. |
| 4 | Una vez completado el posicionamiento, el mecanismo de movimiento acciona el cabezal de unión para realizar la soldadura. |
| 5 | Una vez soldadas todas las uniones, el cabezal de unión regresa a su posición inicial. El operario gira manualmente el producto y repite los pasos anteriores. |
| 6 | Una vez soldados ambos lados, el producto se descarga manualmente. |
| 7 | El ciclo se repite continuamente para garantizar una producción ininterrumpida. |
Especificaciones técnicas principales
| Artículo | Especificación |
| Fuente de alimentación | 220 V CA±10%, 50 Hz, con conexión a tierra fiable; consumo máximo de energía aprox. 1660 W |
| Frecuencia ultrasónica | 60 kHz |
| Potencia ultrasónica | 0~24W, con conmutación automática entre el primer y el segundo enlace. |
| Eje X | Impulsado por un motor lineal, precisión de posicionamiento repetible de hasta±0,02 mm |
| Diámetro del alambre de aluminio que se puede unir | 125~500μm (5~20 mil) |
| Área de trabajo | Ejes XY: Máx. 300×300 mm (personalizable bajo pedido) |
| Recorrido del eje Z: 70 mm; Rotación del eje C:±90° | |
| Tiempo ultrasónico | 10~500 ms, control multicanal |
| Fuerza de enlace | 50~1200 g, control multicanal |
| Velocidad de unión | Aproximadamente 1,5 segundos por cable (Nota: La velocidad real depende en gran medida del diámetro del cable, la distancia de recorrido entre las celdas y la capacidad de adhesión del material). |
| Ángulo de unión | ±90° |
| Sistema de visión | Microscopio fotorrefractivo con aumento de 0,5x |
| Iluminación de relaciones públicas | Luz blanca con brillo ajustable |
| Dimensiones generales (L)×W×H) | Aproximadamente 800×1000×1650 mm |
| Peso | Aprox. 650 kg |
