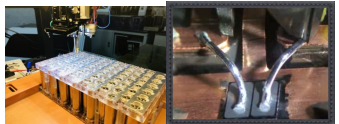

Conexión ultrasónica de cables de aluminio para la conexión de los cables de la batería.

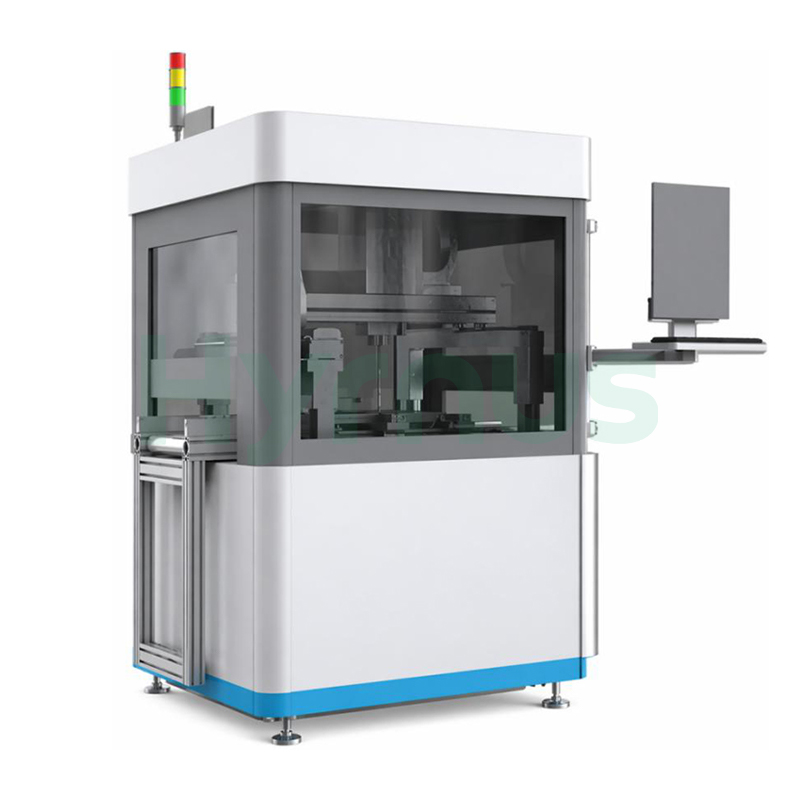

HY-BW830 HSoldadora de alambre pesadoCuenta con un mecanismo automático de alimentación y transferencia que mueve los módulos al área de soldadura, donde el cabezal de unión realiza la soldadura ultrasónica según parámetros y posiciones preestablecidas. Ofrece un área de soldadura de 400 mm (X) × 800 mm (Y) de carrera efectiva, un recorrido del eje Z de 60 mm con una resolución de 1,25 μm y un eje rotatorio de ±220° con una resolución de 0,08°. El cabezal de soldadura de alambre grueso es giratorio con una cuchilla frontal estándar, utiliza un transductor de 60 kHz (otras frecuencias disponibles bajo pedido) y proporciona una presión de soldadura de 50–1500 g. El sistema de alimentación de alambre está controlado por motor con codificador óptico, admite una altura máxima de arco de 40 mm, una detección de longitud mínima de alambre de 2 mm y tamaños de bobina de 50–120 mm de diámetro exterior, 22–45 mm de ancho y 10–11 mm de diámetro interior. Equipada con un sistema de reconocimiento de imágenes XK y una pantalla plana a color de 17 pulgadas, la máquina funciona con 220 V CA, 50/60 Hz, con un consumo de energía de 3000 W, requiere aire comprimido de 0,5 MPa y mide 1300 × 1300 × 1650 mm con un peso neto de 500 kg.

Presupuesto

Parámetro	Especificación
Área de soldadura	Carrera efectiva (estándar) de 400 mm (dirección X) × 800 mm (dirección Y)
Eje Z	Recorrido máximo: 60 mm, resolución: 1,25 μm
Eje rotatorio	±220°, resolución: 0,08°
Requisitos de energía	220 V CA, 50/60 Hz
Consumo de energía	3000 W
Aire comprimido	0.5 por favor
Mostrar	Pantalla plana a color de 17 pulgadas
Altura de trabajo del rostro	A 1150 mm del suelo
Dimensiones del piso (L×An×Al)	1300 mm × 1300 mm × 1650 mm (sin luz de advertencia)
Peso neto	500 kg
Cabezal de soldadura de alambre grueso	Cortador frontal estándar de tipo giratorio
Transductor	Frecuencia estándar de 60 kHz; otras frecuencias disponibles bajo petición del cliente.
Presión de soldadura	50 – 1500 g
Sistema de alimentación de alambre	Alimentador de alambre motorizado con codificador óptico
Detección de fugas en las tuberías	Detección de línea
Altura máxima del arco	40 mm
Detección de longitud mínima de cable	Alimentación de alambre de 2 mm
Tamaño de la bobina	Diámetro exterior: 50–120 mm; Ancho: 22–45 mm; Diámetro interior: 10–11 mm
Reconocimiento de imágenes / Óptica / Iluminación
Sistema de visión	Sistema de reconocimiento de imágenes XK

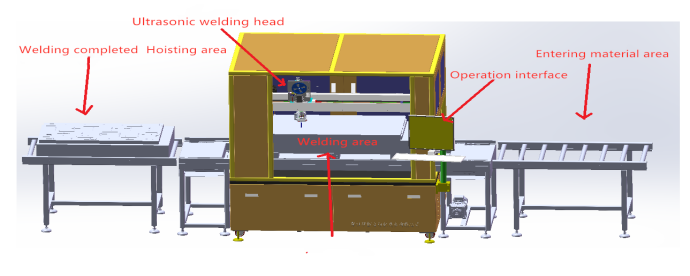

Estructura

Condiciones de uso

Temperatura:Por debajo de 28 °C

Humedad:30% – 70%

sala limpia:Clase 10.000 o superior

Voltaje:220 V para todos los equipos, excepto el horno de reflujo al vacío (380 V).

Mostrar

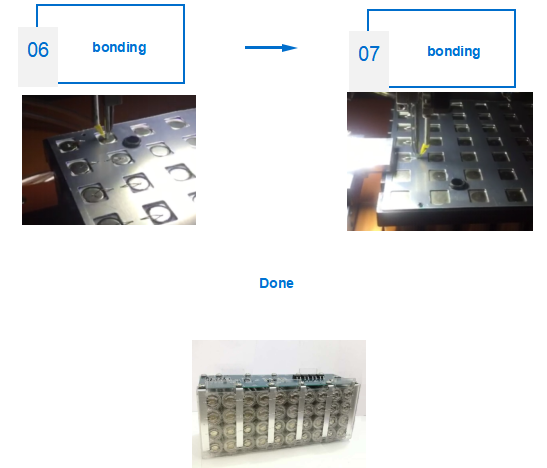

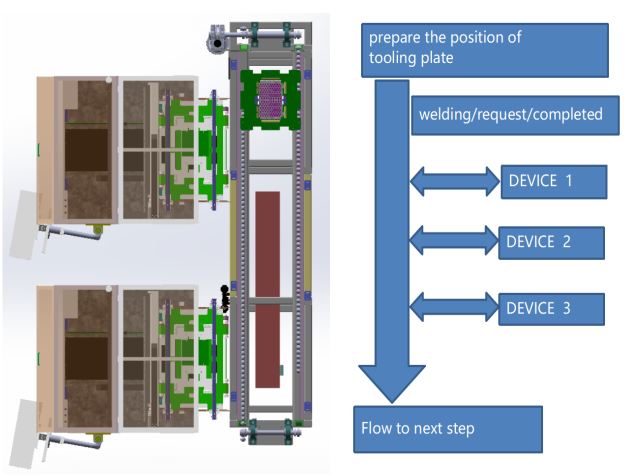

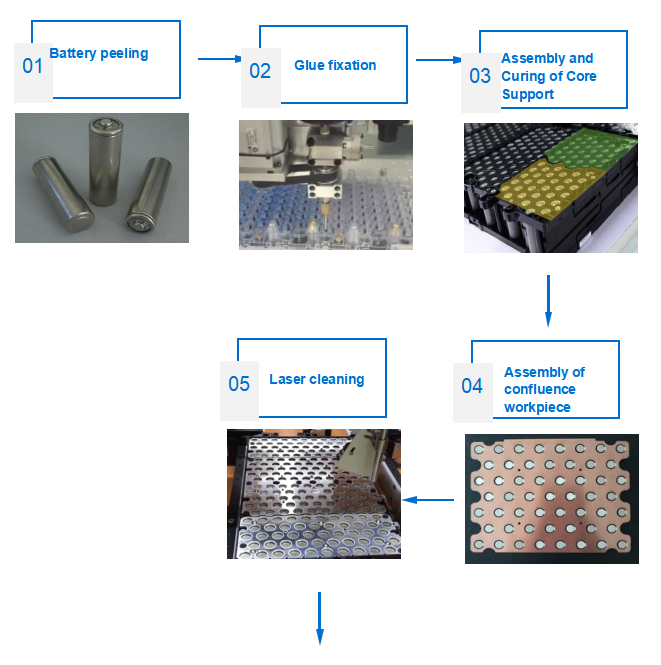

Proceso
