La HY-WD1201 admite piezas de trabajo de hasta 300 mm de diámetro con un recorrido X/Y de 310 mm para bastidores de 8 a 12 pulgadas. Equipada con una estructura antivibratoria rígida, una precisión de posicionamiento del eje Y de 0,003 mm y una rotación del eje θ de 380°, incorpora un husillo de 10 000 a 60 000 rpm compatible con cuchillas de 58 mm de diámetro. Con inspección de cuchillas, afilado automático, control táctil de 15 pulgadas y comunicación GEM, esta máquina de 1150x1020x1750 mm/1000 kg permite el corte de precisión de obleas de silicio, SiC, cerámica, vidrio óptico y materiales magnéticos.
Marca :
HYRNUSNúmero de artículo :
HY-WD1201Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :

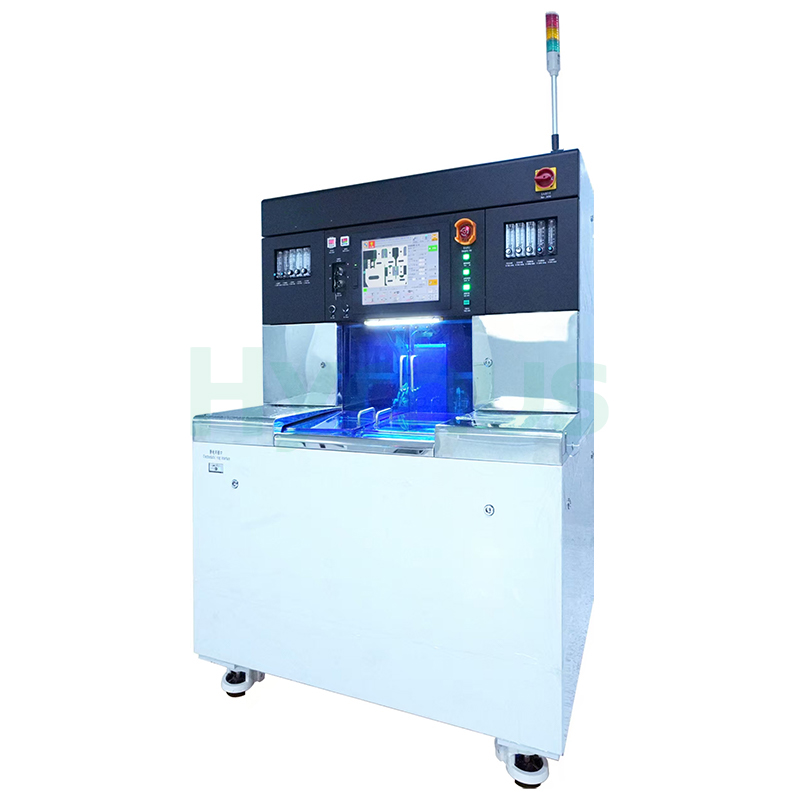

ChinaSierra semiautomática de corte de obleas de un solo husillo de 12 pulgadas con detección en línea de rotura de hoja.
Introducción del producto
HY-WD1201 Sierra semiautomática de corte de obleas de un solo husillo de 12 pulgadas Admite piezas de hasta 300 mm de diámetro y se adapta a marcos de 8 a 12 pulgadas, con un recorrido de corte X/Y de 310 mm. Incorpora un bastidor de alta rigidez, un eje Z con amortiguación de vibraciones y una estructura de alta velocidad en el eje X. La velocidad de avance del eje X es de 0,1 a 1000 mm/s, la precisión de posicionamiento de carrera completa del eje Y es ≤0,003 mm y la rotación del eje θ alcanza los 380°. Está equipada con un husillo de alta velocidad de 10 000 a 60 000 rpm para cuchillas de hasta 58 mm de diámetro.
La configuración estándar incluye detección de rotura de cuchillas en línea, detección de cuchillas sin contacto y afilado automático. Incorpora un sistema de control táctil de 15 pulgadas y admite el protocolo de comunicación GEM. Alimentada por corriente alterna monofásica de 220 V, la máquina mide 1150 x 1020 x 1750 mm y pesa aproximadamente 1000 kg. Es adecuada para el corte de precisión de obleas de silicio de 8 a 12 pulgadas, carburo de silicio, cerámica, vidrio óptico y materiales magnéticos.
Excelente diseño estructural1. Su estructura de alta rigidez garantiza un funcionamiento estable de la máquina.
2. El mecanismo del eje Z, de diseño especial, elimina el desfase de posición causado por la vibración del husillo.
3. El diseño especial de alta rigidez del eje X mejora significativamente la velocidad de desplazamiento rápido, aumentando la eficiencia de producción.
4. Equipada con un dispositivo de afilado de cuchillas en línea para satisfacer las necesidades de afilado de las cuchillas durante el corte de materiales de alta resistencia.
5. El mecanismo de manipulación totalmente controlado por servomotores garantiza una manipulación suave, eliminando la posibilidad de daños en la pala durante la manipulación.
6. Sistema de lubricación centralizado para facilitar el mantenimiento, lo que garantiza la precisión de la máquina a largo plazo.
Aplicación del producto
El equipo es aplicable a obleas de silicio de 8 a 12 pulgadas, obleas de carburo de silicio, dispositivos de comunicación óptica, sustratos de cerámica y vidrio, y materiales magnéticos.
Sistema operativo fiable y práctico
1.La pantalla táctil de 15 pulgadas muestra más información sobre el estado de la máquina, con un funcionamiento sencillo y fluido.
2. Todos los fluidos están controlados por software y almacenados en grupos de programas, lo que ahorra tiempo en los ajustes de cambio de producto.
3. El algoritmo de control de movimiento y análisis de imágenes de desarrollo propio mejora la fiabilidad y la estabilidad del sistema.
4. El protocolo estándar de semiconductores facilita la integración con los sistemas de automatización de fábrica.
Especificaciones técnicas
| Categoría | Artículo | Parámetro |
| Información del modelo | Modelo | HY-PD1201 |
| Pieza de trabajo básica | Tamaño máximo de la pieza de trabajo | Φ300 mm |
| Eje X | Gama de corte en dados | 310 mm |
| Rango de entrada de velocidad de avance | 0,1–1000 mm/s | |
| Eje Y | Gama de corte en dados | 310 mm |
| Incremento de un solo paso | 0,0001 mm | |
| Precisión de posicionamiento del eje Y | Dentro de 0,003 mm / 310 mm | |
| Eje Z | Ciclo máximo válido | 14,7 mm (con hoja de Φ2") |
| Resolución del movimiento | 0,00005 mm | |
| Precisión de repetición | 0,001 mm | |
| Diámetro máximo de hoja utilizable | Φ58 mm | |
| Eje θ | Ángulo de rotación máximo | 380° |
| Huso | Rango de velocidad de funcionamiento | 10000–60000 rpm |
| Potencia máxima (kW) | 1,8 / 2,4 (a 60000 rpm) | |
| Esfuerzo de torsión (NUEVO MÉJICO) | 0,3 / 0,4 (15000–60000 rpm) | |
| Características funcionales | Detección en línea de hojas rotas | Sí |
| Preajuste automático de la cuchilla sin contacto | Sí | |
| Afilado automático | Sí | |
| Protocolo de comunicación GEM | Sí | |
| Marco de oblea | Tamaño máximo de marco utilizable | 8–12 pulgadas |
| Otras especificaciones | Fuente de alimentación | Monofásico CA 220V |
| Dimensiones del equipo (L)WH) | 1150*1020*1750 mm | |
| Peso del equipo | ≈1000 KG |
Condiciones de uso
1. Aire comprimido limpio con un punto de rocío atmosférico entre -10 ℃ y -20 ℃, un contenido de aceite residual de 0,1 ppm y un grado de filtración de 0,01 μm/99,5 % o superior.
2. Mantenga la temperatura ambiente donde se ubica la maquinaria entre 20 ℃ y 25 ℃ y controle la fluctuación dentro de ±1 ℃.
3. Controlar la temperatura del agua de corte para que esté a temperatura ambiente +2℃, con fluctuaciones dentro de ±1℃.
4. Controlar la temperatura del agua de refrigeración para que sea la misma que la temperatura ambiente, con fluctuaciones dentro de ±1℃.
Detalles del producto
La HY-WD801 maneja piezas de trabajo de hasta 210 mm de diámetro con un recorrido X/Y de 220 mm para obleas de 6 a 8 pulgadas. Comparte la misma precisión de movimiento, rendimiento del husillo, protección de la cuchilla y sistema de control que la HY-WD1201, admitiendo una velocidad de avance de 0,1 a 1000 mm/s, una velocidad de husillo de 10 000 a 60 000 rpm y cuchillas de hasta 58 mm de diámetro. Compacta (10208901750 mm, 800 kg) y con una base reducida, está diseñada para el corte de precisión de lotes pequeños y medianos de obleas, componentes ópticos y sustratos cerámicos.
El HY-PD1202 se adapta a bastidores grandes de 300 × 300 mm. El control Y de circuito cerrado completo mantiene una precisión de 0,005 mm en un recorrido de 310 mm, mientras que la precisión de repetición del eje Z se mantiene en 0,003 mm. Incorpora detección de altura sin contacto, visión de doble luz, inspección de cuchillas y husillos de alta resistencia. La disposición optimizada del husillo y la gran bandeja cuadrada aumentan la eficiencia en un 5 %; la lubricación centralizada garantiza una precisión a largo plazo y es totalmente compatible con GEM para líneas de automatización de producción en masa.
La HY-PD802 admite marcos de hasta 210 × 210 mm. Su escala de rejilla Y de circuito cerrado ofrece una precisión de 0,005 mm en un recorrido de 220 mm, y la precisión de repetición del eje Z alcanza los 0,003 mm. Incorpora un sensor de altura de cuchilla sin contacto, visión de doble luz, detección de rotura de cuchilla y husillos dobles importados. Esta unidad compacta y silenciosa, con pantalla táctil de 15 pulgadas, admite corte por lotes, alineación automática y reanudación desde punto de interrupción, y es compatible con el protocolo GEM para líneas semiautomáticas.
HY-PD801Es una sierra de corte de cinta semiautomática de un solo husillo de 8 pulgadas con un tamaño máximo de pieza de trabajo de 210 × 210 mm. Su estructura rígida y el eje X mejorado aumentan la eficiencia en un 5 %. Equipada con bastidores cuadrados, pantalla táctil, algoritmo de corte propio, preajuste automático de la hoja y detección de rotura de la hoja, ofrece precisión estable y fácil mantenimiento, y es compatible con el protocolo GEM para la integración automática en fábrica.
La HY-PD1201 es una sierra de corte de cinta multifuncional que admite piezas de hasta 30 cm (12 pulgadas). El eje Y cuenta con un control de escala de rejilla de circuito cerrado para una precisión de posicionamiento superior. Incluye de serie medición de altura sin contacto NCS, sistema de visión coaxial y de doble luz anular, y husillo de alta velocidad importado. Compacta, silenciosa y fácil de usar, ofrece un corte de precisión para todo tipo de materiales duros y quebradizos, con funciones completas que incluyen corte de varias hojas, reconocimiento automático de imágenes y reanudación del corte tras puntos de interrupción.
La HY-WD601 está diseñada para piezas de trabajo de semiconductores y materiales duros y frágiles de 6 pulgadas. Equipada con un husillo de alta velocidad importado y un control de bucle cerrado de rejilla en el eje Y, ofrece un rendimiento de corte de ultra precisión. Con visión coaxial y de luz anular, medición de altura NCS y detección de cuchilla BBD, satisface las exigencias de corte de precisión en diversos materiales para las industrias de empaquetado de semiconductores, optoelectrónica y energías renovables. Cuenta con pantalla táctil, protección de seguridad completa y múltiples modos de corte inteligentes.
El HY-IS1000 es un equipo de corte y rectificado láser de lingotes de SiC de doble estación que combina procesos de modificación láser y deslaminación de obleas. Utiliza un láser de pulsos ultracortos para formar capas internas modificadas dentro de los lingotes de SiC, lo que permite un corte de obleas sin marcas de sierra y ofrece un alto rendimiento con una variación total de la longitud de la oblea rectificada (TTV) de ≤1,1 μm. Es un equipo esencial para la producción en masa de sustratos semiconductores de tercera generación.
