Máquina automática de procesamiento de marcos de conexión para SOT23

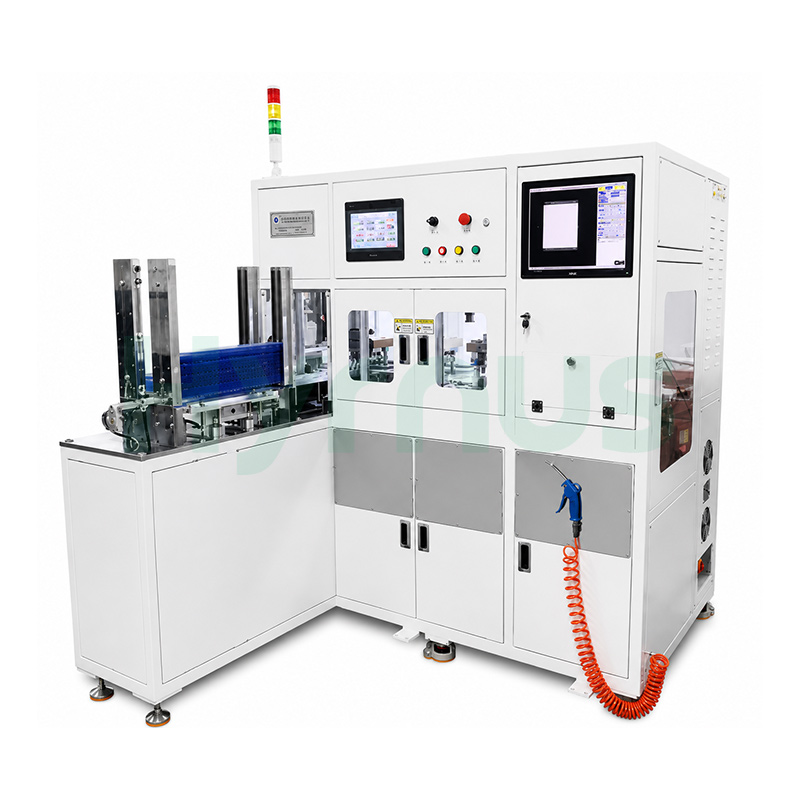

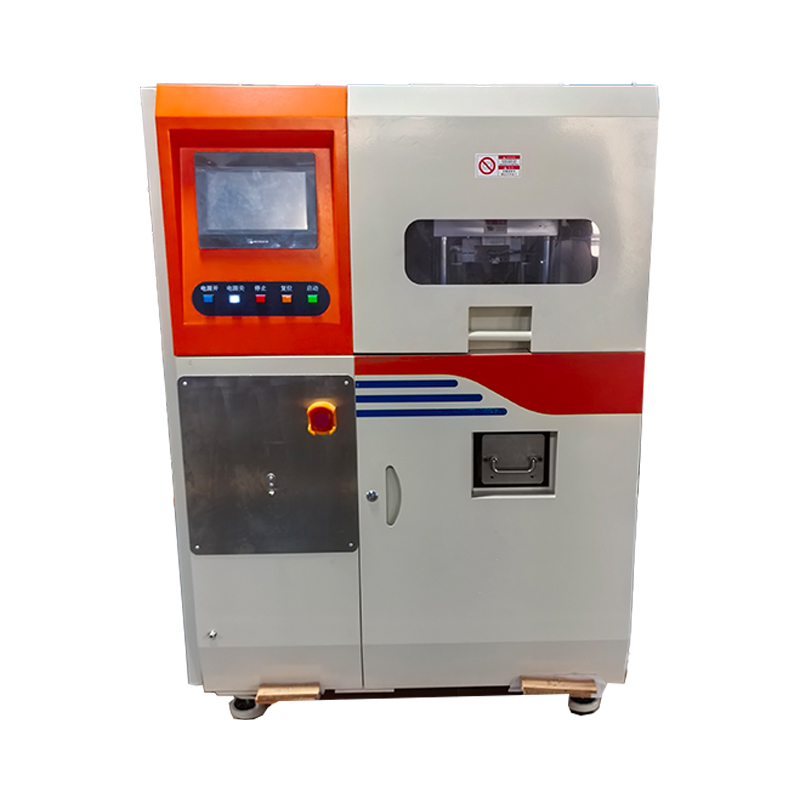

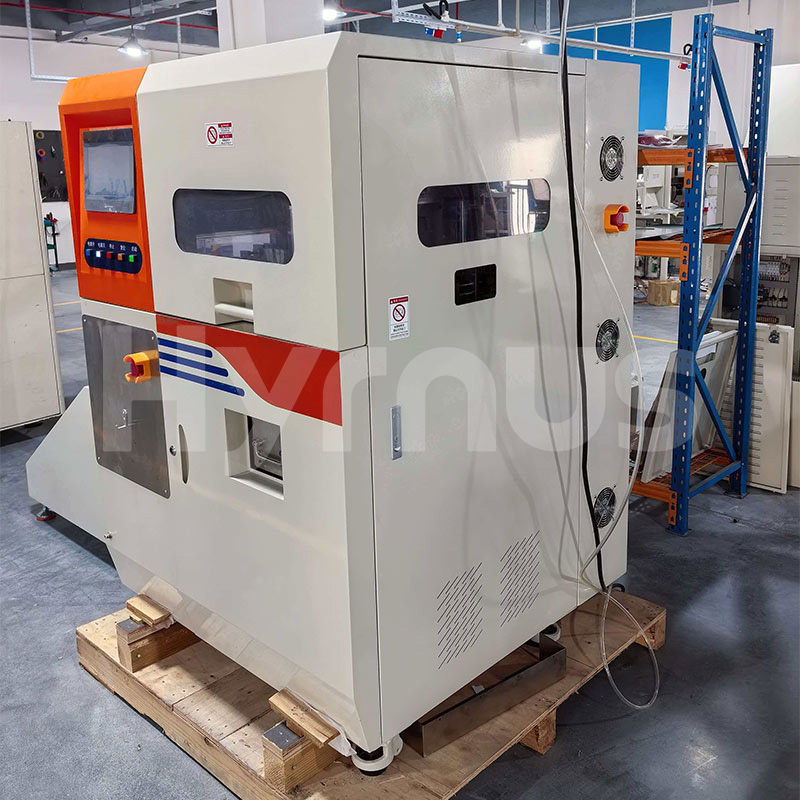

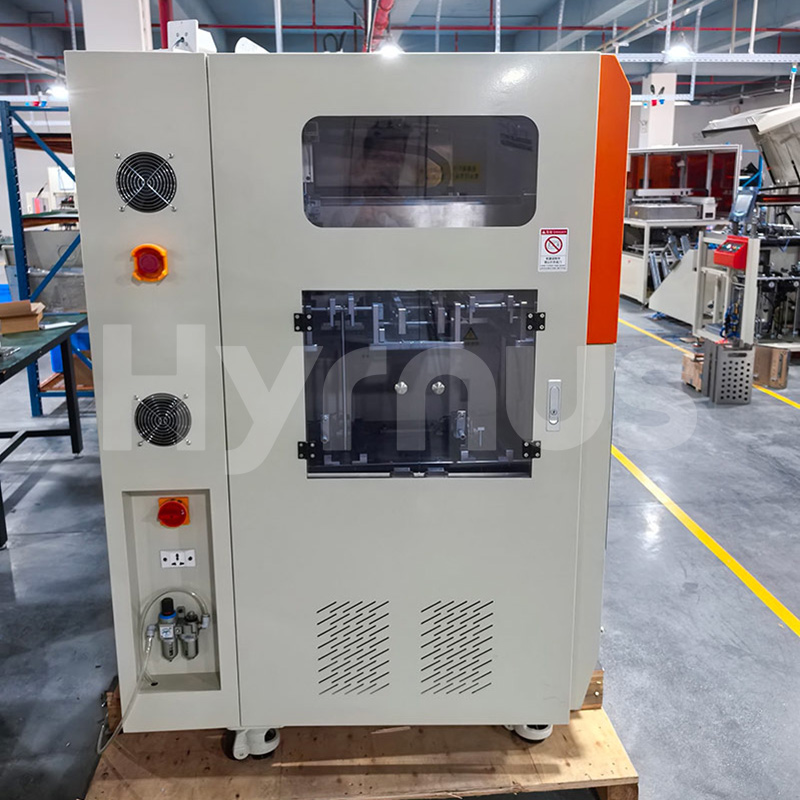

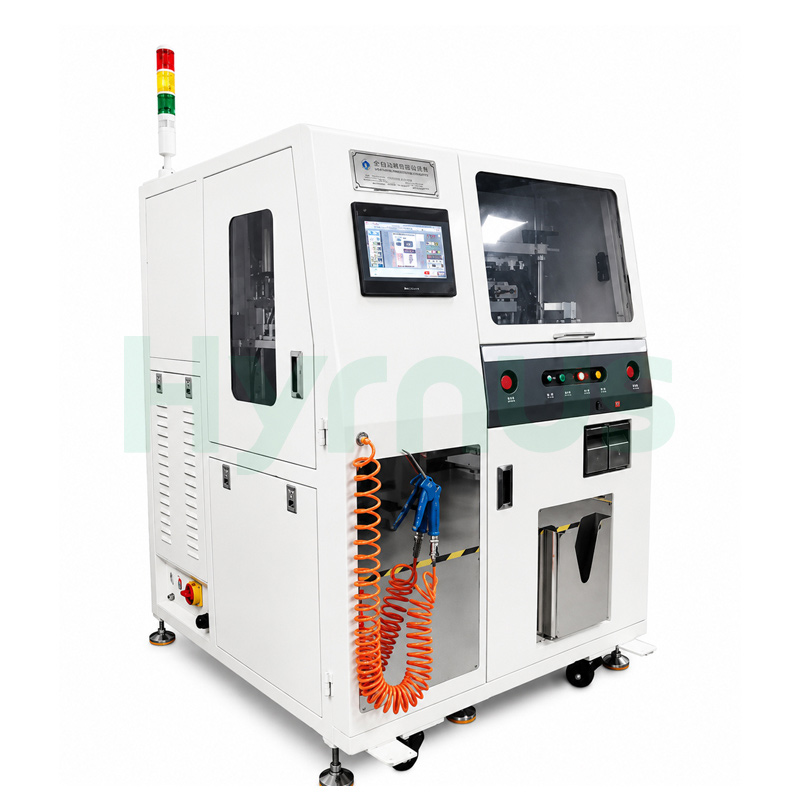

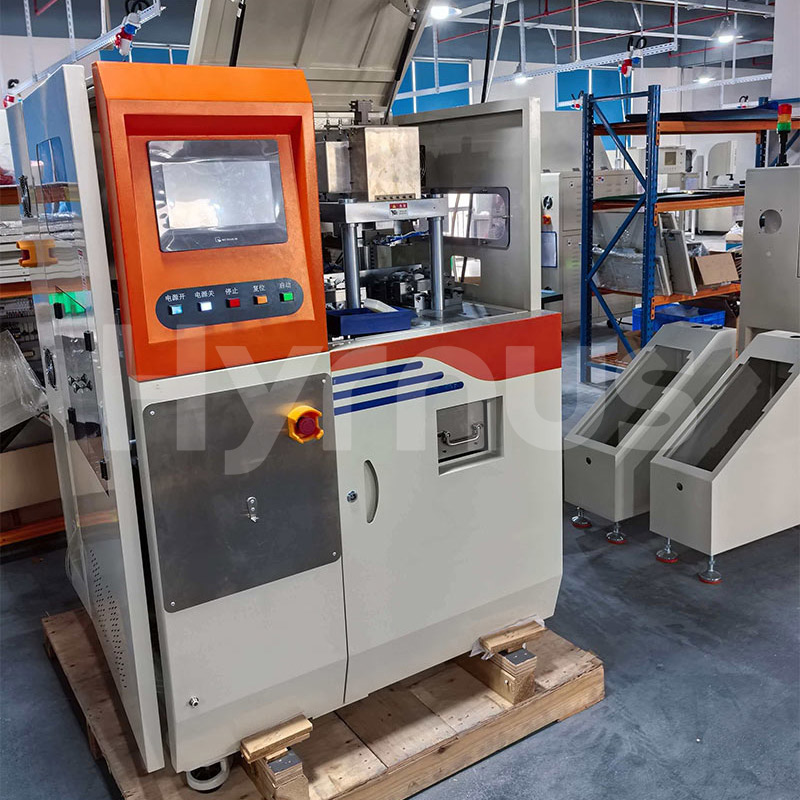

Máquina de recorte y conformado de alta velocidad HY-TF110es una máquina de corte y conformado de alta velocidad diseñada para la producción en volumen de SOT23-3L-20R. Operando a 580 000 unidades por hora con una cadencia de 130 golpes por minuto, este sistema transforma la velocidad bruta en ganancias de producción tangibles para las plantas de ensamblaje que enfrentan una demanda constante. La ingeniería de precisión garantiza que la altura de la rebaba se mantenga por debajo de 0,08 mm y la desviación de posición dentro de 0,03 mm, lo que proporciona cortes de plomo consistentemente limpios que cumplen con las estrictas especificaciones de la industria automotriz y de electrónica de consumo. La construcción del molde de tres placas y cuatro postes guía, junto con la guía de jaula de rodamientos de bolas, mantiene la alineación a través de millones de ciclos, mientras que las herramientas de acero de tungsteno y ASP23 soportan 1,5 millones de golpes antes de ser reafiladas. La carga de doble cargador mantiene la alimentación continua sin pausas para cambios, una ventaja crítica para líneas de producción ajustadas. Los operarios gestionan el sistema mediante una interfaz táctil de 10,4 pulgadas controlada por PLC, accediendo a datos de producción en tiempo real, alertas sobre la vida útil de las herramientas y programas de mantenimiento. Con un tiempo medio de resolución inferior a cinco minutos y un tiempo de inactividad limitado al tres por ciento, el HY-TF110 maximiza la utilización de los activos y minimiza la intervención de la supervisión, convirtiéndose en un activo indispensable para las plantas de procesamiento de semiconductores con alta variedad de productos y tiempos de actividad prolongados.

Especificación del producto

Indicadores de rendimiento del sistema
UPH	580.000 / hora	En condiciones de uso normal, excluyendo problemas materiales.
Frecuencia de golpes de punteo	120–140 brazadas/minuto	Recomendado: 130 brazadas/minuto
MTBA (Tiempo medio entre asistencias)	≥ 40 minutos
MTBF (Tiempo medio entre fallos)	≥ 12 horas
MTTA (Tiempo medio de resolución)	≤ 5 minutos
Tasa de tiempo de inactividad	≤ 3%
Indicadores funcionales del molde
Configuración de los pasos del proceso	Degate + Trim + Separate	Moho
Posiciones de perforación (1200 piezas/marco de plomo)	80 piezas/paso
Perforar la rebaba	≤ 0,08 mm
Desviación de perforación	Centro ≤ 0,03	Posición de la hoja en relación con el centro del marco de conexión
Deformación del plomo	≤ ± 0,15
Daños por aplastamiento de plomo	No está permitido
Daños por aplastamiento de la carrocería moldeada	No está permitido
Fuerza de impacto directo sobre la carrocería moldeada	No está permitido
Material de la herramienta de punzonado	Acero de tungsteno / ASP23
Vida útil de la herramienta	1,5 millones de derrames cerebrales
Material de la herramienta de conformado	ASP23
Rendimiento de perforación	≥ 99,95%
Tiempos de reafilado de herramientas	2 veces
Instalación después del reafilado de la herramienta	Reemplazar las arandelas
Estructura	Cuatro postes guía, de tres placas.
Estructura de la guía	Jaula de rodamientos de bolas
A prueba de errores	Sí
Detección de posición	Sí
Identificación de tipo	Sí
Sistema mecánico antirretroceso	Sí
Herramienta Poka-yoke	Sí
Reparación de moho	Carril guía estándar y bloque limitador
Sección de carga
Método de carga	Carga con cargador doble, sin necesidad de detenerse para cambiar el cargador.
Detección de posición del cargador	Sí
Detección inversa de cargador	Sí
Protección contra viajes excesivos de revistas	Sí
Página principal de la revista y detección de límites	Sí
Sección de entrada
Alimentación eléctrica	Motor paso a paso
Método de alimentación	Conjunto de correa y rodillo de presión
Función de ajuste de posición parametrizada	Sí
Función de confirmación de presencia del producto	Sí
Sección de recogida
Potencia de recogida	Servomotor
Detección de presencia de marcos de plomo	Sí
Detección de orientación del marco de conexión	No
Detección de caídas durante la recogida	Sí
Protección para el hogar y los viajes largos	Interruptor de límite
Función de ajuste de posición parametrizada	Sí
Sección de transferencia dentro del molde
Transferencia de potencia	Servomotor
Método de transferencia	Mecanismo de rodillo de presión del motor
Función antiinterferencias	Sí
Sección de potencia
Poder de golpeo	Servomotor
Mecanismo de potencia	Potencia montada en la parte superior
Ajuste de velocidad	Ajuste digital continuo
Función de conversión de posición de trabajo/posición de configuración	Sí
Función de protección contra sobrecarga	Sí
Descarga auxiliar de chatarra	Ventilador de presión negativa
Sección de carga de tubos
Método de descarga	Colección de revistas individuales a granel
Función de conteo	Sí
Sección de control
Componente de control	SOCIEDAD ANÓNIMA
HMI	Pantalla táctil de 10,4 pulgadas
Lenguaje de interfaz	chino simplificado
Modo de control	Automático / Manual
Programa de control	No se proporciona
Interfaz de operación
Permisos de usuario	Operador/Técnico/Administrador
Función de inicialización de parámetros	Proporcionó
Función de recordatorio de vida útil de la herramienta	Sí
Función de recordatorio de capacidad del contenedor de chatarra	Sí
Función de configuración parametrizada	Sí
Función de recordatorio de mantenimiento	Sí
Función de conteo de productos y producción	Sí
Planos de piezas de repuesto/desgaste
Componentes neumáticos	SMC, AIRTAC, CKD
Piezas FA	MISUMI, HIWIN
Servomotor	Inovance, DELTA, INVT
Pantalla táctil	Weinview, PROFACE
SOCIEDAD ANÓNIMA	KEYENCE, Inovance, FATEK
Elemento de mantenimiento	Ciclo de mantenimiento
Limpieza y lubricación de piezas móviles	Una vez al mes
Limpieza de la superficie del sensor	Una vez al mes
lubricación del cigüeñal	Una vez cada dos meses
Inspección de vanguardia de moldes	Una vez al día
Inspección de la holgura del cigüeñal	Una vez cada seis meses
Limpieza y mantenimiento de moho	Una vez cada tres días

Requisitos del producto antes del recorte/formado

Desviación central entre el producto moldeado y el marco de conexión	≤ 0,05 mm
Desviación en la consistencia del tamaño del cuerpo moldeado	≤ 0,02 mm
Desviación central entre el compuesto del molde superior e inferior	≤ 0,03 mm
Criterios de rechazo antes del recorte/formato	Los productos con moldeo incompleto o con moldeo faltante deben ser rechazados.

Diagrama esquemático de las estaciones de recorte/formado del producto

Condiciones de uso

Dimensiones exteriores del equipo (L)WMmm)	1160x1180x1660 (dimensiones de referencia, sujetas al producto real)
Peso del equipo (kg)	760
Fuente de alimentación del equipo (V)	Trifásico, 5 hilos, 380 V
Suministro de aire comprimido del equipo (MPa)	0,45-0,7
Consumo de aire comprimido del equipo (lpm)	12
Temperatura de funcionamiento del equipo (°C)	5-35
Humedad de funcionamiento del equipo (%)	75
Potencia nominal del equipo (kW)	3.5
Presión de suministro de agua del equipo	Ninguno
Consumo de agua de los equipos	Ninguno
Requisito de vacío del equipo (MPa)	Ninguno
