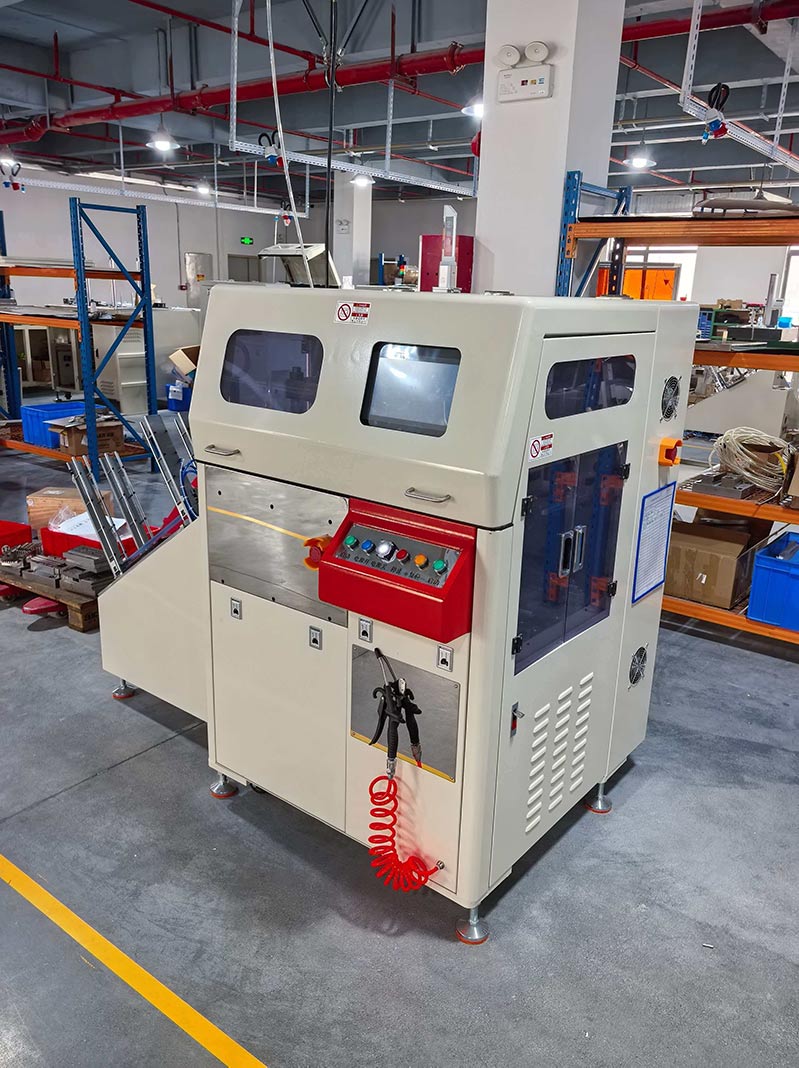

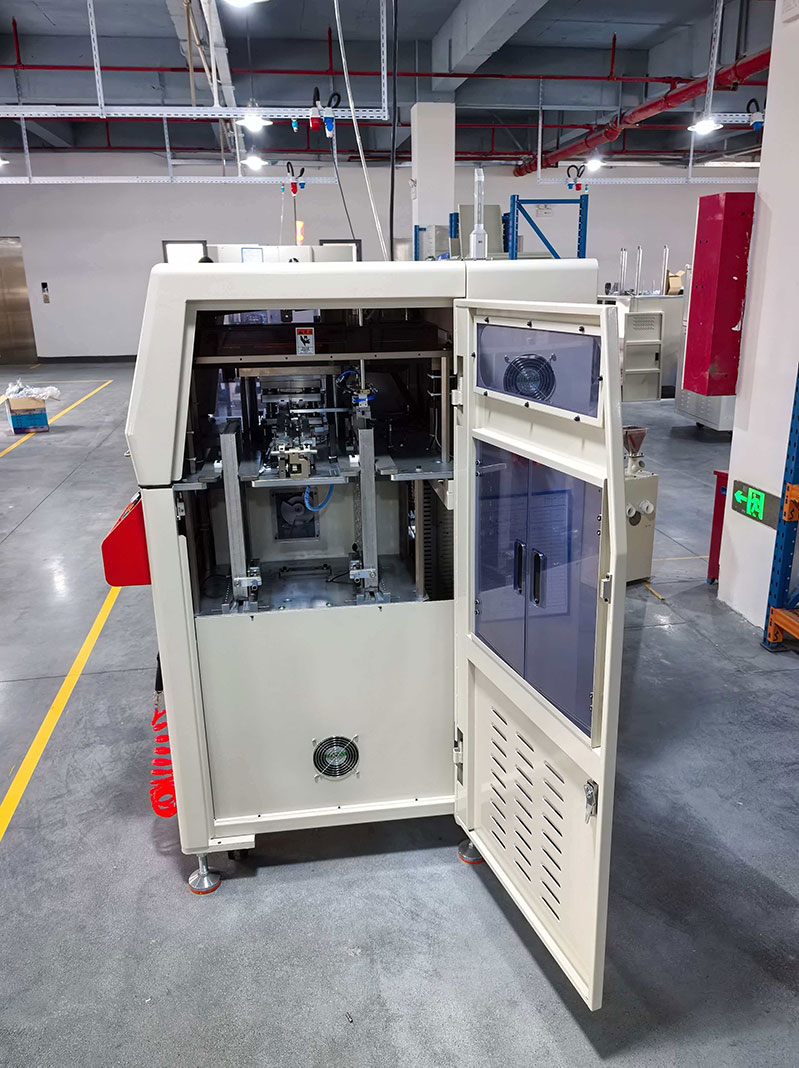

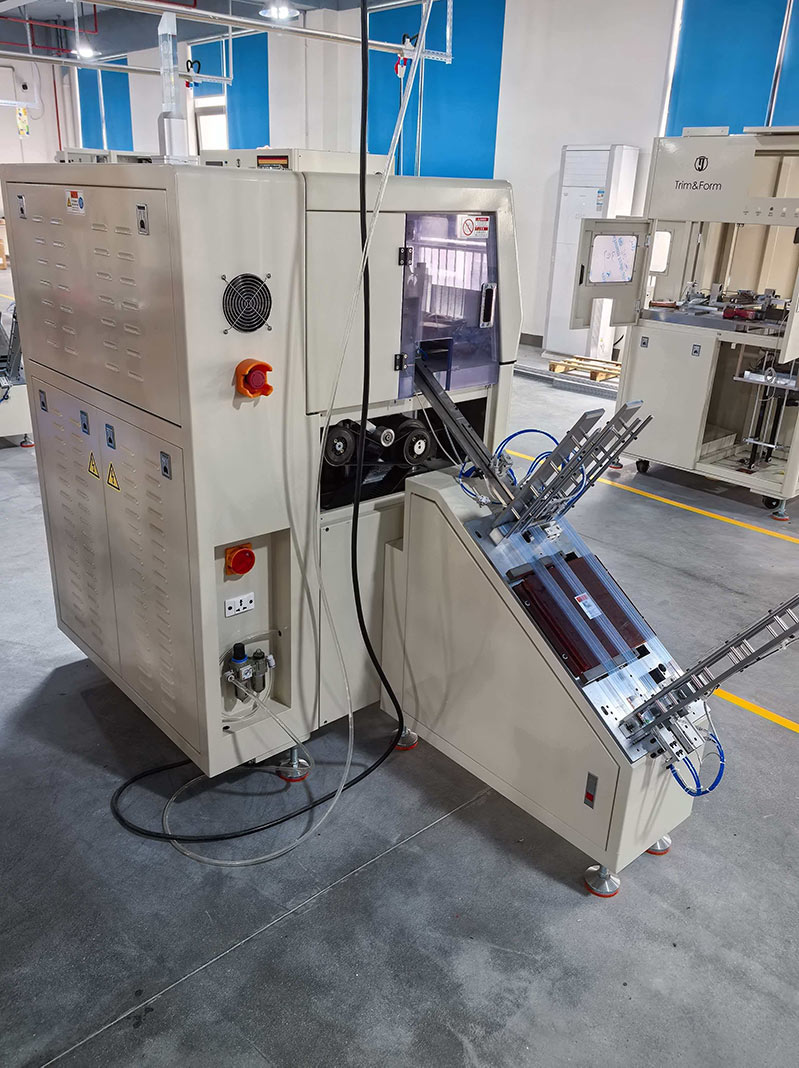

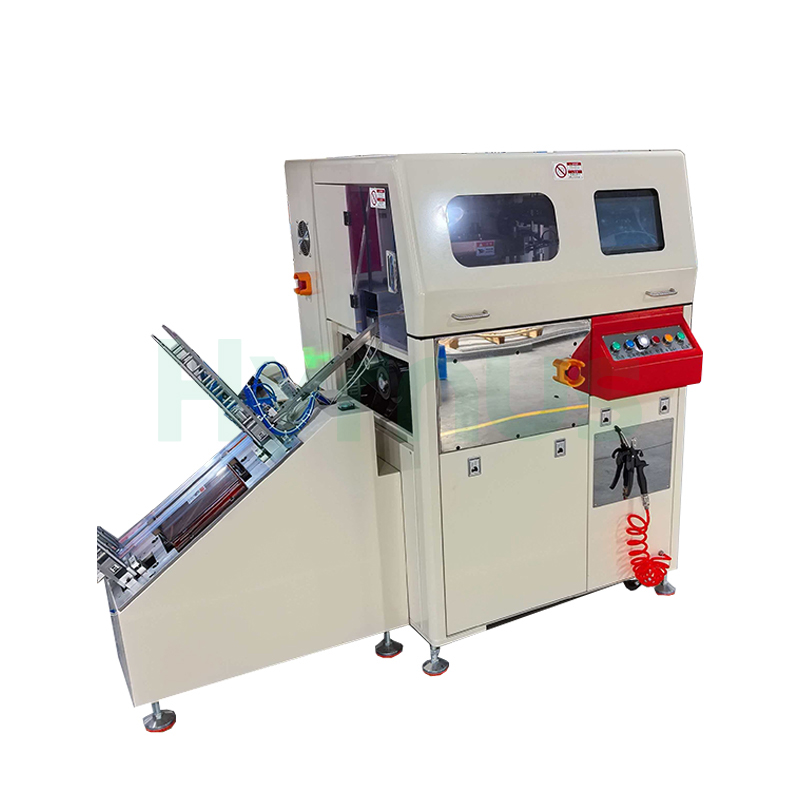

Máquina de recorte y conformado de marcos de plomo de alta precisión para TO 220

La máquina de recorte y conformado de paquetes HY-TF221 TO adopta un diseño de molde único para realizar el desbarbado, el recorte y la separación en un solo proceso, manejando 5 posiciones por carrera (20 unidades por marco de plomo).Diseñada para el procesamiento de alta precisión de los marcos de conexión de los encapsulados TO, integra el desbarbado, el recorte y la separación en una única operación automatizada. Ideal para TO-220, TO-247, TO-252, TO-263, MOSFET, IGBT y otros dispositivos semiconductores de potencia, ofrece alta precisión, rendimiento estable y excelente consistencia del producto. Equipada con movimiento servoaccionado, herramientas duraderas de acero de tungsteno y ASP23, carga continua de doble cargador y un sistema de control PLC inteligente, la máquina garantiza un funcionamiento fiable, reduce el tiempo de inactividad y mejora la eficiencia de producción, convirtiéndola en la solución ideal para las líneas modernas de encapsulado de semiconductores.

Especificación del producto

Indicadores de rendimiento del sistema
UPH para TO-220	≥ 15.600 / hora
Frecuencia de golpes de punteo	50–70 brazadas por minuto	Recomendado: 65 brazadas por minuto
MTBA (Tiempo medio entre asistencias)	≥ 40 minutos
MTBF (Tiempo medio entre fallos)	≥ 120 horas
MTTA (Tiempo medio de resolución)	≤ 5 minutos
Tasa de tiempo de inactividad	≤ 3%
Indicadores funcionales del molde
Configuración de los pasos del proceso	Degate + Trim + Separate
Posiciones de perforación (20 piezas/marco de plomo)	5 piezas / paso
Perforar la rebaba	≤ 0,08 mm
Desviación de perforación	Centro ≤ 0,03	Posición de la hoja en relación con el centro del marco de conexión
Deformación del plomo	≤ ± 0,15
Daños por aplastamiento de plomo	No está permitido
Daños por aplastamiento de la carrocería moldeada	No está permitido
Fuerza de impacto directo sobre la carrocería moldeada	No está permitido
Material de la herramienta de punzonado	Acero de tungsteno / ASP23
Vida útil de la herramienta	2 millones de derrames cerebrales	Herramienta de recorte
Material de la herramienta de conformado	N / A
Rendimiento de perforación	≥ 99,95%
Tiempos de reafilado de herramientas	2 veces
Instalación después del reafilado de la herramienta	Reemplazar las arandelas
Estructura	Poste guía interior/exterior de tres placas
Estructura de la guía	Jaula de rodamientos de bolas
A prueba de errores	Sí
Detección de posición	Sí
Identificación de tipo	Sí
Sistema mecánico antirretroceso	Sí
Herramienta Poka-yoke	Sí
Reparación de moho	Carril guía estándar y bloque limitador
Sección de carga
Método de carga	Carga con cargador doble, sin necesidad de detenerse para cambiar el cargador.
Detección de posición del cargador	Sí
Detección inversa de cargador	Sí
Protección contra viajes excesivos de revistas	Sí
Página principal de la revista y detección de límites	Sí
Sección de entrada
Alimentación eléctrica	Servomotor
Función antiinterferencias	Control de par
Protección para el hogar y los viajes largos	Inicio + protección contra torsión
Función de ajuste de posición parametrizada	Sí
Función de confirmación de presencia del producto	Sí
Sección de recogida
Potencia de recogida	Servomotor
Detección de presencia de marcos de plomo	Sí
Detección de orientación del marco de conexión	Sí
Detección de caídas durante la recogida	Sí
Protección para el hogar y los viajes largos	Interruptor de límite
Función de ajuste de posición parametrizada	Sí
Sección de transferencia dentro del molde
Función antiinterferencias	Sí
Detección de la posición inferior del trinquete	Sí
Movimiento de elevación del trinquete	Leva
Movimiento lateral del trinquete	Leva
Sección de potencia
Poder de golpeo	Servomotor
Mecanismo de potencia	Mecanismo de biela del cigüeñal
Ajuste de velocidad	Ajuste digital continuo
Función de conversión de posición de trabajo/posición de configuración	Sí
Función de protección contra sobrecarga	Sí
Descarga auxiliar de chatarra	Ventilador de presión negativa
Sección de carga de tubos
Método de carga de tubos de PVC	Manual, cargado en la pila
Método de recolección de productos	Apilado
Función de conteo	Sí
Sección de control
Componente de control	SOCIEDAD ANÓNIMA
HMI	Pantalla táctil de 10,4 pulgadas
Lenguaje de interfaz	chino simplificado
Modo de control	Automático / Manual
Programa de control	No se proporciona
Interfaz de operación
Permisos de usuario	Operador/Técnico/Administrador
Función de inicialización de parámetros	Proporcionó
Función de recordatorio de vida útil de la herramienta	Sí
Función de recordatorio de capacidad del contenedor de chatarra	Sí
Función de configuración parametrizada	Sí
Función de recordatorio de mantenimiento	Sí
Función de conteo de productos y producción	Sí
Documentación
Manual de usuario (incluye diagrama de circuitos e instrucciones de mantenimiento)	1 copia
Planos de piezas de repuesto/desgaste	1 copia
Vista explosionada del molde (incluidos los números de pieza)	1 copia
Modelos y marcas de piezas móviles	1 copia
Garantía de calidad de componentes externos	Garantía de calidad de componentes externos
Componentes neumáticos	SMC, AIRTAC, CKD
Piezas FA	MISUMI, HIWIN
Servomotor	Innovación, DELTA
Pantalla táctil	Weinview, PROFACE
SOCIEDAD ANÓNIMA	KEYENCE, Inovance, FATEK
Programa de mantenimiento
Limpieza y lubricación de piezas móviles	Una vez al mes	Cliente
Limpieza de la superficie del sensor	Una vez al mes	Cliente
lubricación del cigüeñal	Una vez cada dos meses	Cliente
Inspección de vanguardia de moldes	Una vez al día	Cliente
Inspección de la holgura del cigüeñal	Una vez cada seis meses	Cliente
Sustitución de la correa de distribución del cigüeñal	Una vez al año	Cliente

Condiciones de uso

Dimensiones exteriores del equipo (L)WMmm)	1050x1000x1750 (dimensiones de referencia, sujetas al producto real)
Peso del equipo (kg)	980
Fuente de alimentación del equipo (V)	Trifásico, 5 hilos, 380 V
Suministro de aire comprimido del equipo (MPa)	0,4-0,7
Consumo de aire comprimido del equipo (lpm)	12
Temperatura de funcionamiento del equipo (°C)	5-35
Humedad de funcionamiento del equipo (%)	75
Potencia nominal del equipo (kW)	3.5
Presión de suministro de agua del equipo	Ninguno
Consumo de agua de los equipos	Ninguno
Requisito de vacío del equipo (MPa)	Ninguno
