Máquina de prueba de tracción de uniones de cables para encapsulado de circuitos integrados

El HY-PT8600Máquina de prueba de tracción de uniones de cablesEs capaz de realizar pruebas de resistencia de uniones de soldadura de cables posteriores al proceso de unión para microelectrónica, pruebas de resistencia adhesiva entre uniones de soldadura y superficies de sustrato, y pruebas de fatiga por empuje repetibles de bolas de soldadura. Incluye pruebas de tracción de cables internos, pruebas de empuje de microuniones de soldadura, pruebas de empuje de bolas de oro, pruebas de fuerza de cizallamiento de chips, pruebas de empuje de componentes SMT y pruebas de empuje general de la matriz BGA.

Solicitud

• Pruebas de empaquetado de LED
• Pruebas de empaquetado de semiconductores IC
• Pruebas de paquetes TO
• Pruebas de empaquetado del módulo de potencia IGBT
• Pruebas de empaquetado de componentes optoelectrónicos
• sectores automovilísticos
• Industrias aeroespaciales
• Pruebas de productos militares
• Evaluaciones de institutos de investigación
• Actividades de ensayo e investigación en diversas instituciones académicas.



Funciones principales

Las funciones principales de este equipo son realizar pruebas de resistencia de los cables posteriores a la unión para los conductores microelectrónicos, evaluar la fuerza de adhesión entre las uniones de soldadura y las superficies del sustrato, y evaluar la fuerza de unión entre las obleas y las superficies del marco.



Características del producto

No.	Artículo	Descripción
1	Sistema de control de posicionamiento	Sistema de control de posicionamiento de cinco ejes con recorrido de 100 mm en los ejes X/Y y de 80 mm en el eje Z; diseño ergonómico con joysticks de efecto Hall para un control intuitivo de la plataforma XYZ, que incluye una protección de seguridad integral.
2	Estructura mecánica y fuerza de prueba	Chasis robusto de 200 kg, fuerza máxima de prueba en el eje Y de 100 kg, fuerza máxima de prueba en el eje Z de 20 kg.
3	Sistema de estación de trabajo	El sistema inteligente de cambio automático de estaciones de trabajo elimina la sustitución manual de módulos, lo que mejora la eficiencia y la comodidad de las pruebas.
4	Rendimiento de la medición	Los sensores dinámicos de alta precisión integrados con algoritmos mecánicos especializados garantizan una precisión de medición estable y fiable en diversos entornos.
5	Sistema de iluminación	Sistema de iluminación LED inteligente: se desactiva automáticamente durante los períodos de inactividad y se activa al funcionar.



Especificaciones del equipo

Artículo	Especificación
Modelo	HY-PT8600

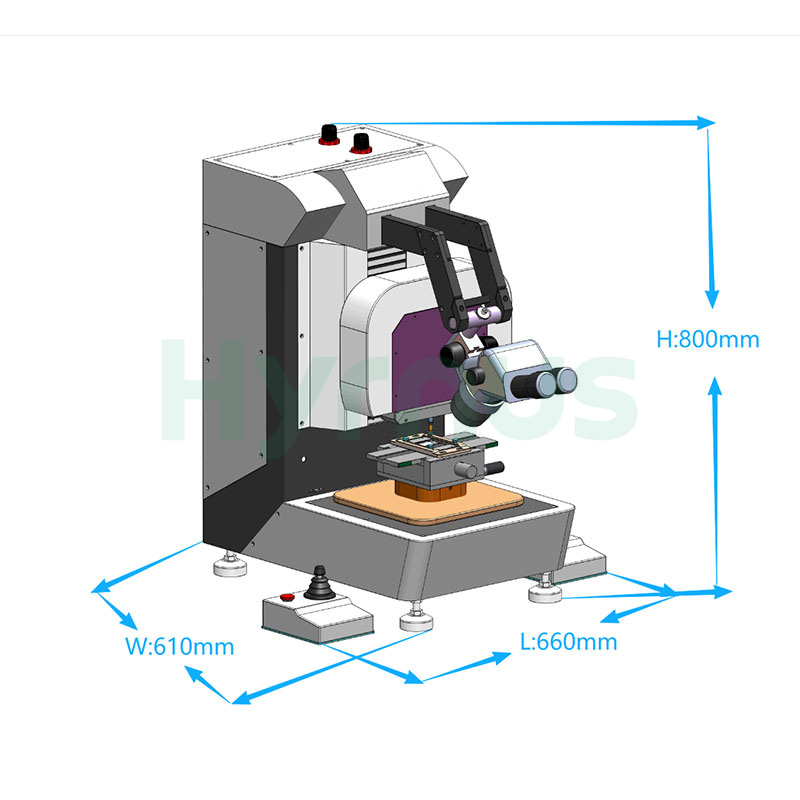

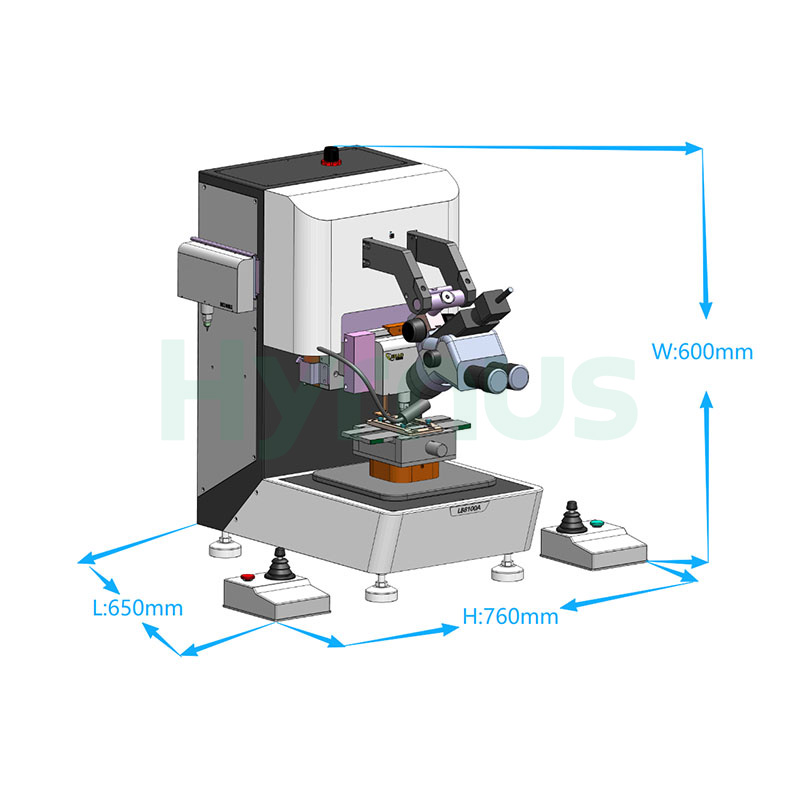

Dimensiones	660 mm×610 mm×800 mm (incluyendo las manijas de operación izquierda y derecha)
Peso	Aproximadamente 95 kg
Fuente de alimentación	110V/220V a 3,0A 50/60Hz
Suministro de aire	4.5–6 barras
Computadora de control	Ordenador original Lenovo/HP
Sistema operativo	Windows 10/Windows 11 original
Microscopio	Microscopio estándar de zoom continuo de alta definición (microscopio trinocular opcional con cámara CCD de alta definición).
Método de cambio de sensor	Conmutación automática (tras seleccionar los elementos de prueba en el software, los sensores correspondientes se desplazan automáticamente a las estaciones de prueba).
Accesorio de plataforma	Rotación de 360 ​​grados; plataforma compatible con diversos dispositivos de prueba.
Recorrido efectivo del husillo de avance del eje XY	100 mm×100 mm (ampliable a 200 mm)×200 mm con plataforma de vacío), fuerza de prueba máxima 100 kg
Velocidad máxima de desplazamiento en los ejes XY	Control libre mediante joystick de efecto Hall, velocidad máxima 6 mm/s.
Precisión del husillo de avance del eje XY	Repetibilidad±5μm, resolución≤0,125μm; precisión de 2 mm±2μm
Recorrido efectivo del husillo del eje Z	Resolución de 100 mm≤0,125μm. Fuerza máxima de prueba: 20 kg.
Velocidad máxima de desplazamiento del eje Z	Utiliza un joystick de efecto Hall para un control libre del eje Z, con una velocidad de desplazamiento máxima de 8 mm/s.
Precisión del husillo del eje Z	±2μm. Precisión de corte: Dentro de 2 mm, precisión de posicionamiento repetible±1μm.
Precisión del sensor	±0,003%; precisión general de la prueba±0,1%
Accesorios de equipo	Accesorios diseñados a medida a partir de muestras o planos (se suministra un juego de serie).
Calibración de equipos	Dispositivos de calibración y pesas suministrados de serie
Seguro de calidad	Garantía de 2 años para la unidad completa; actualizaciones de software gratuitas de por vida (excluyendo daños causados ​​por error humano).
Precisión del sensor	Precisión del sensor:±0,003%; Precisión de la prueba integral:±0,1%
Precisión de la prueba	Cambio automático de rango para sensores de prueba
	Calibración de precisión lineal multipunto, prueba de repetibilidad con pesas estándar para garantizar la exactitud de los datos.
Software	Aspiradora 360°Plataforma de ensayo de rotación libre, apta para diversos materiales. El ensayo de múltiples materiales se puede realizar fácilmente sustituyendo los accesorios o placas de presión correspondientes.
Configuración de parámetros	Parámetros como los valores de fuerza de aprobación/rechazo, la altura de corte y la velocidad de prueba se pueden ajustar según los diferentes niveles de autorización.

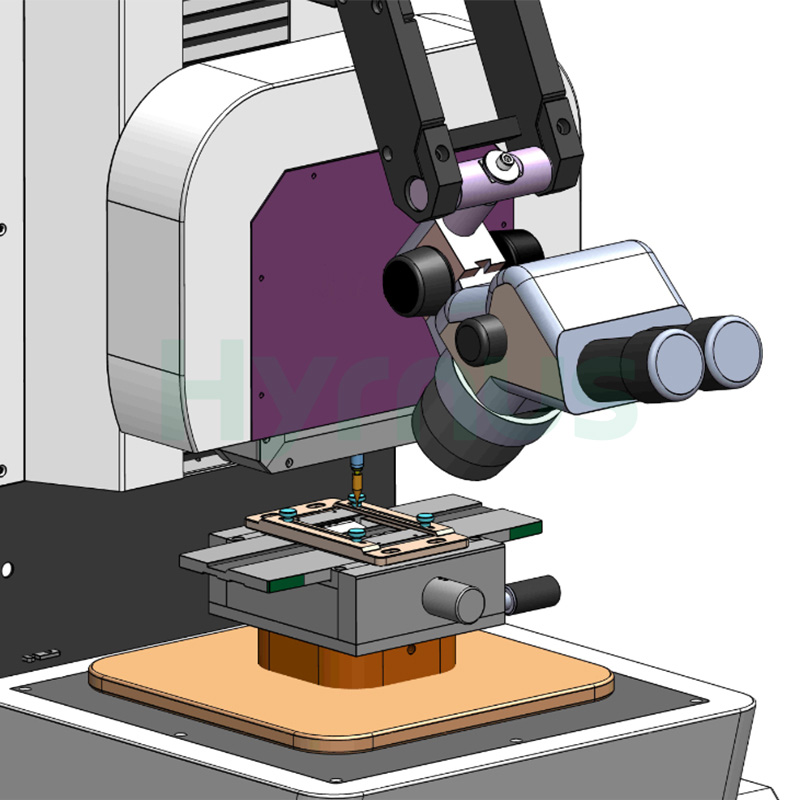

Detalles del producto
