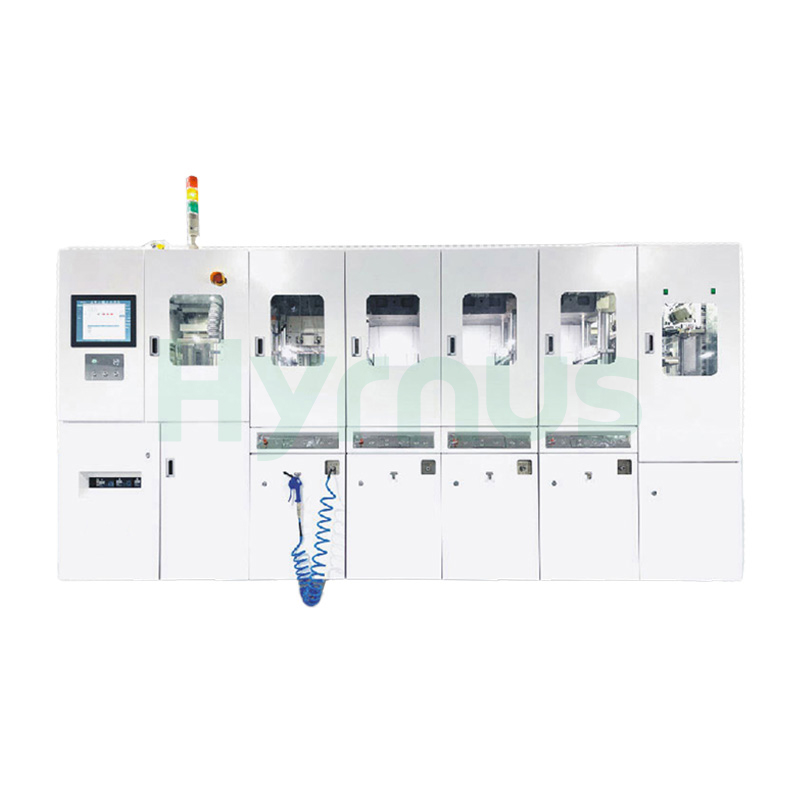

Sistema de moldeo totalmente automático de alto rendimiento Max 120T para encapsulados de semiconductores

Equipo completo de moldeo por prensado HY-PS8120 Ofrece mayor producción y eficiencia, rendimiento y fiabilidad significativamente mejorados, una sólida consistencia del proceso que elimina la variabilidad humana, trazabilidad inteligente y ventajas de mantenimiento rentables. El sistema maneja 2 marcos de plomo por carrera por prensa y puede configurarse con 1 a 4 prensas, admitiendo tamaños de marcos de plomo de 20–80 mm de ancho, 124–270 mm de largo y 0,1–0,6 mm de espesor. Admite diámetros de compuesto de resina de 11–20 mm (±0,2 mm) con una relación L/D de 1,2–1,7 (máx. 35 mm). La fuerza de cierre alcanza hasta 1176 kN (máx. 120 T) con una presión de inyección de 4,9–29,4 kN (máx. 3 T), y logra un tiempo de ciclo mecánico mínimo de 28 segundos. Con 4 prensas, el sistema mide 3803 mm de largo, 1728 mm de ancho y 1920 mm de alto, con un peso aproximado de 10 000 kg. Funciona con alimentación trifásica de 380 VCA ±10%, con un consumo de energía de ≤51 kW (4 prensas), requiere aire comprimido de ≥0,5 MPa a ≥350 L/min con filtro de aire, extracción de ≥3000 L/min y opera a temperaturas ambiente de 0–40 °C con una humedad relativa ≤75%. Entre las características opcionales se incluyen lubricación automática, pesaje de resina y sistema de vacío.

Característica

Mayor producción y eficiencia

Mejora significativa del rendimiento y la fiabilidad.

Alta consistencia en los procesos: elimina la variabilidad humana.

Inteligente y rastreable

Ventaja en costos y mantenimiento

Especificaciones técnicas

Parámetro	Especificación
Modelo	HY-PS8120
Cantidad de moldes por ciclo	2 marcos principales por carrera por prensa
Número de prensas	De 1 a 4 pulsaciones
Tamaño del marco de conexión (L/F)	Ancho: 20–80 mm / Largo: 124–270 mm / Grosor: 0,1–0,6 mm
Tamaño del compuesto de resina	Diámetro: 11–20 mm (±0,2 mm) / Relación L/D: 1,2–1,7 (Máx. 35 mm)
Fuerza de sujeción	98–1176 kN (Máx. 120 T)
Presión de inyección	4,9–29,4 kN (Máx. 3T)
Tiempo de ciclo (mecánico)	28 segundos (minutos)
Dimensiones de la máquina (4 prensas)	Ancho: 1728 mm / Alto: 1920 mm / Largo: 3803 mm
Peso de la máquina (4 prensas)	10.000 kg
Fuente de alimentación	Trifásico 380 VCA ±10 % / Potencia: ≤51 kW (4 pulsaciones)
Suministro de aire comprimido	Presión ≥0,5 MPa / Caudal ≥350 L/min / Con filtro de aire
Requisito de escape	≥3000 L/min
Temperatura ambiente	0–40°C (sin congelación)
Humedad ambiental	≤75% HR (sin condensación)

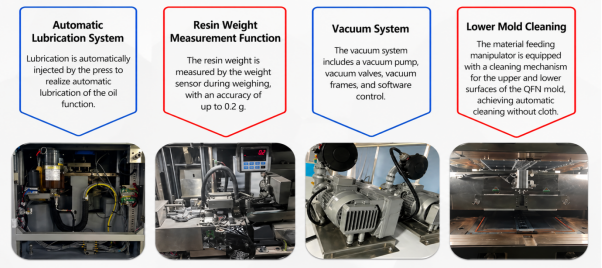

Lubricación de automóviles	Opcional
Pesaje de resina	Opcional
Sistema de vacío	Opcional

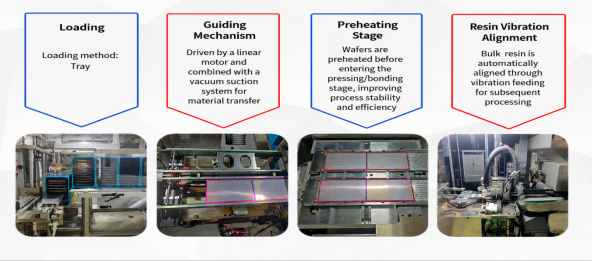

Proceso

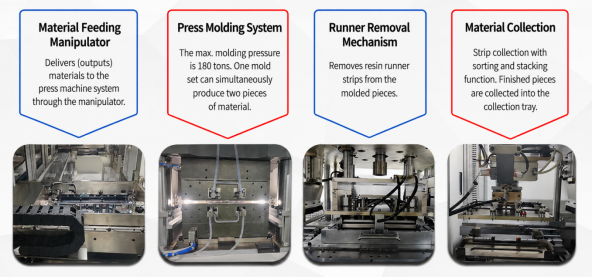

Módulo

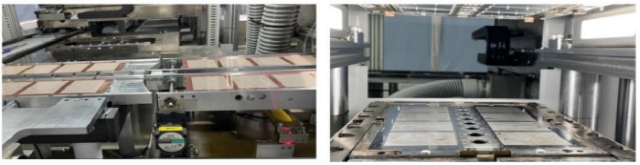

LMódulo de carga y módulo de prensa

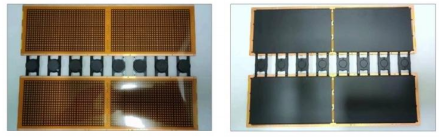

Producto final

Detalles del producto
