Matriz de moldeo de plástico MGP para encapsulado de semiconductores SOT23-20R

Introducción del producto

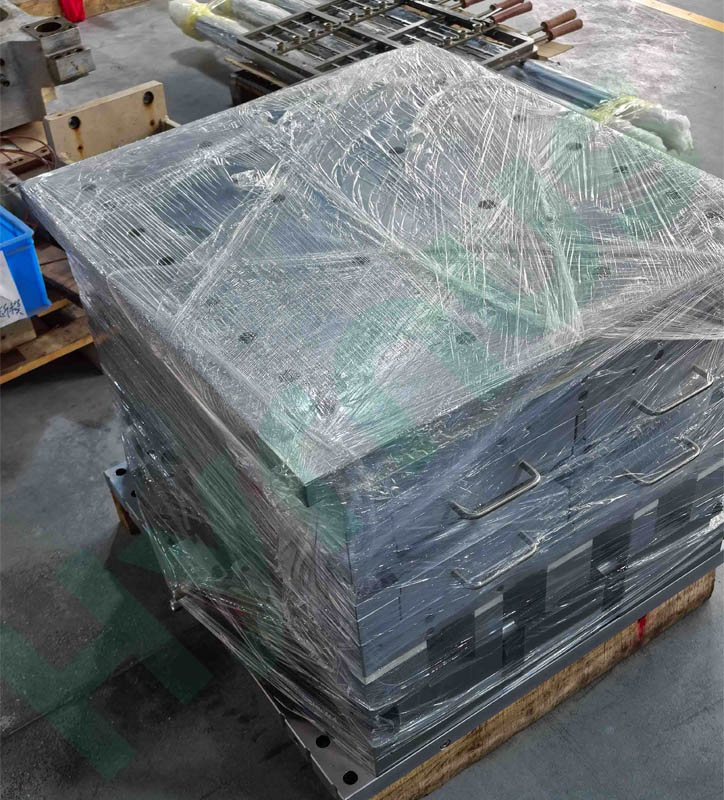

HY-PM23 MGP Moldeo de plástico Es un molde de soporte para la máquina integrada de disposición automática de marcos de plomo y gránulos de compuesto de moldeo, especialmente diseñado para el encapsulado de epoxi del marco de plomo del carrete SOT23-20R.

Este molde presenta una disposición simétrica de doble fila con 6 cajas de molde independientes. Puede albergar 12 marcos de conexión en un solo ciclo de moldeo para mejorar la eficiencia de la producción en masa en las líneas de empaquetado de semiconductores.

Las cajas de moldes están fabricadas en acero DC53 y los insertos de la cavidad son de acero ASP23 de alta tenacidad, con cromado duro en la superficie de la cavidad para una mayor vida útil. El diseño de caja de moldes de intercambio rápido reduce el tiempo de inactividad de la máquina y se adapta de forma estable a la mayoría de las prensas de moldeo MGP de 450T convencionales. Se ofrece un servicio de diseño de moldes personalizado para diferentes tamaños de marcos de plomo.

Aplicación del producto

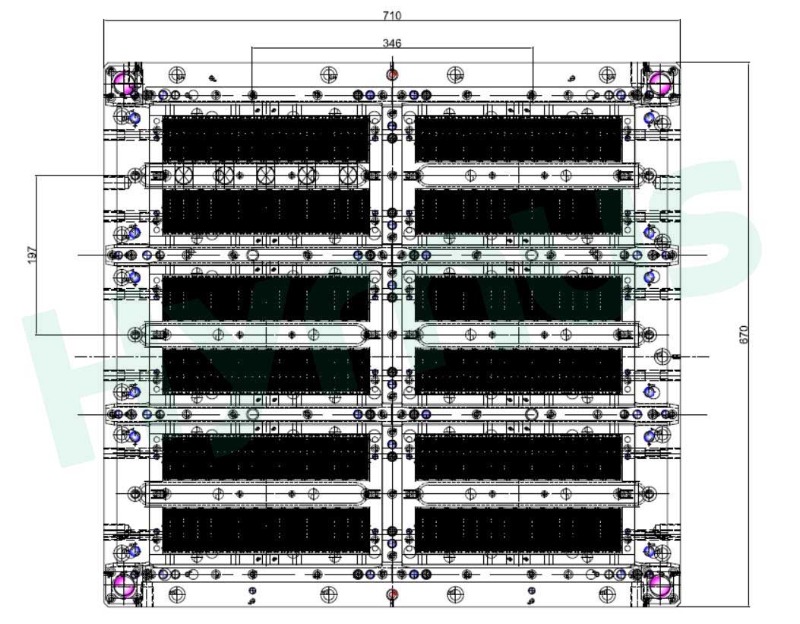

Diseño esquemático

Control de calidad y estándares de aceptación de los moldes de MGP

Nota: Todas las dimensiones están en milímetros, a menos que se indique lo contrario.

1. Parámetros del proceso de moldeo

Artículo	Estándar de aceptación de fábrica
Temperatura del molde	160~190℃
Presión de inyección	1000~1600 psi
Tiempo del ciclo de moldeo	8~25 s



2. Tolerancia dimensional y de rebabas

Elemento de inspección	Estándar de aceptación de fábrica	Estándar después de 100.000 disparos / 1 año
Desplazamiento X/Y del cuerpo del compuesto de moldeo	≤0,05	-
Desplazamiento entre el centro del compuesto y el centro del marco de plomo.	≤0,05	-
Espesor de la lámina delgada vertical y altura de la superficie de la junta de inserción	≤0,05	≤0,05
Espesor y ancho de la zona central residual eliminada	≤0,05	Espesor ＜0,05, Ancho ＜2
Grosor y ancho de la lámina en ambos lados del corredor	≤0,05	Espesor ＜0,05, Ancho ＜1



3. Norma de control de defectos superficiales

Tipo de defecto	Requisito de aceptación
Arañazos en las cavidades y marcas onduladas	Ninguno
Burbujas y poros en la superficie del compuesto de moldeo.	Diámetro ＜0.1
Grietas y desconchones en el compuesto de moldeo	Ninguno
Protuberancia de destello en forma de humo en la parte superior del pasador eyector	Ninguno



4. Especificación del marco de conexión y del flash

Elemento de inspección	Estándar de aceptación de fábrica	Estándar después de 100.000 disparos / 1 año
Flash en el corredor, ranura de ventilación y puerto de alimentación	Los residuos no deben afectar la posttransmisión automática; no debe haber residuos elevados en el borde del puerto de alimentación.	El residuo no afectará la post-transmisión automática.
Flash en los pines de los componentes	Sin destello negro (zona de la puerta excluida)	Sin destellos negros en los pines
Marco de plomo después de la apertura y desmoldeo del molde.	Sin deformación ni agrietamiento del orificio de posicionamiento.	Sin deformación ni agrietamiento del orificio de posicionamiento.



5. Estándar de vacío interno y llenado incompleto

Elemento de inspección	Requisito de aceptación
Huecos y delaminación por encima de los chips, las almohadillas de unión y las islas de chips.	Ninguno
Huecos en otras áreas del compuesto de moldeo	≤0,01 mm
Defectos de llenado incompletos	No está permitido



6. Rendimiento de desmoldeo y vida útil del recubrimiento de cromo duro en la cavidad

Elemento de inspección	Estándar de aceptación de fábrica	Estándar después de 100.000 disparos / 1 año
Rendimiento de desmoldeo	Desmoldeo suave; canal de alimentación y descarte sin roturas.	Desmoldeo suave; canal de alimentación y descarte sin roturas.
Vida útil del recubrimiento de cromo duro	Compuesto de moldeo ecológico ≥250.000 inyecciones; compuesto de moldeo estándar ≥300.000 inyecciones, sin desprendimiento del recubrimiento.	Libre de inserciones que se dañan fácilmente

Configuración y especificaciones técnicas del molde de moldeo MGP



Elemento de inspección	Norma técnica
Equipos compatibles	Se adapta a la prensa de moldeo de 450 toneladas del cliente.
Marco base del molde	Marco universal para 6 insertos de molde, diseño de reemplazo rápido de insertos de molde.
Sistema de inyección	Inyección multibarril ascendente; accionada por 2 cilindros hidráulicos integrados a prueba de fugas y alta temperatura con placa de accionamiento de inyección de equilibrador.
Intercambiabilidad de los insertos del molde	Insertos de molde 100% intercambiables, sin límite de posición fija.
Intercambiabilidad de componentes internos	Todas las piezas de repuesto e insertos dentro de los insertos del molde son mutuamente reemplazables.
Mecanismo de inserción del molde	Estructura de placa con pasador eyector incorporado, diseño de riel deslizante para un desmontaje y reemplazo rápidos.
Material y dureza del molde principal	1. Inserto del molde: DC53 (HRC59~60)
	2. Cavidad e insertos: ASP23 (HRC61~63)
	3. Bloque central: ASP23 (HRC61~63)
	4. Cilindro de inyección: ASP23
	5. Punta de inyección: Acero de tungsteno
Estante de alimentación de marcos de plomo	Estante flotante de aleación de aluminio de alta resistencia, ligero y antideformación, alimentación suave sin interferencias.
Sistema de control de temperatura	24 puntos de control de temperatura independientes; desviación de temperatura entre el molde superior e inferior ≤±5℃; 4 puertos de termopar de repuesto para ajuste de presión multizona
Protección de seguridad	Sensor de corte por sobretemperatura integrado en las bases superior e inferior del molde.
Diseño auxiliar de instalación	Placa base inferior con colchón de aire; placa de prensado fija en forma de L para plataformas de prensado multimodelo.
Aislamiento y conservación del calor	Cubierta de aislamiento superior fija, placas de aislamiento inferiores de desmontaje rápido; placas de aislamiento térmico de alta resistencia resistentes a impactos de sujeción prolongados.
Hardware e interfaz estándar	Tornillos y tuercas métricas; conector de riel deslizante rápido para placa de accionamiento de inyección; puertos para termopar y protección térmica compatibles con las prensas de envasado del cliente.
Espesor de la placa del molde	Espesor de las placas del molde superior e inferior ≥40 mm
