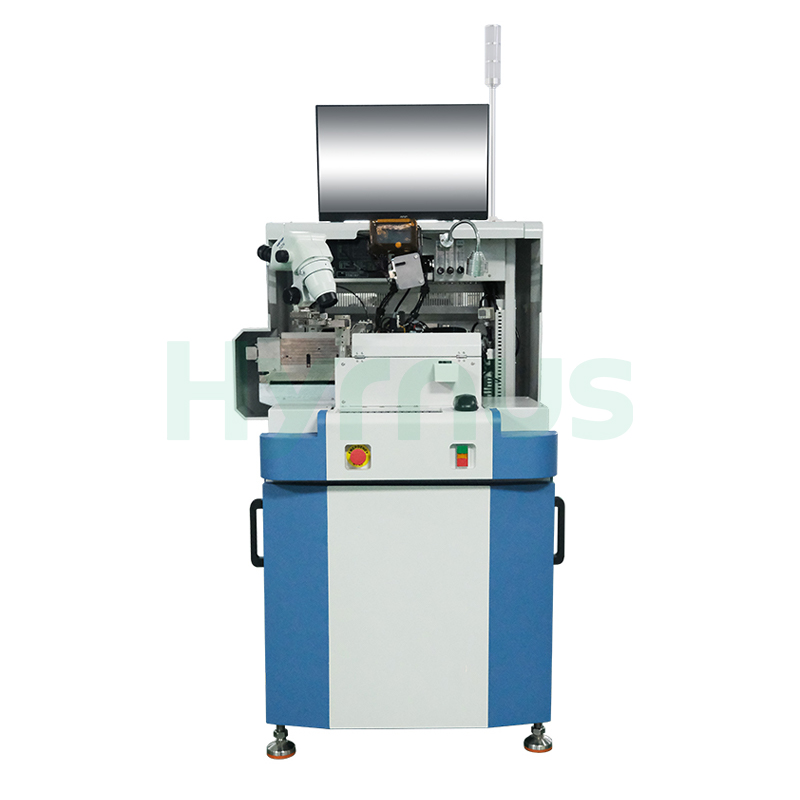

El HY-WB700/HY-WB700P Soldadora de alambre de bola totalmente automática Es un sistema estándar de unión de cables planares diseñado para aplicaciones de empaquetado de semiconductores de alta precisión. Admite rieles, fijaciones y cargadores personalizables. Equipado con un transductor de doble frecuencia, trayectoria óptica de autoenfoque, control de movimiento avanzado y sistema EFO multietapa, garantiza un rendimiento de unión estable, eficiente y altamente fiable.
Marca :
HYRNUSNúmero de artículo :
HY-WB700 / HY-WB700PPedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina de unión de alambre totalmente automática para sensores, láseres y dispositivos de comunicación óptica.
Introducción del producto
El HY-WB700/HY-WB700PSoldadora de alambre de bola totalmente automáticaEs un sistema de unión de cables planares estándar de alta precisión diseñado para aplicaciones avanzadas de empaquetado de semiconductores. Permite la personalización flexible de rieles, fijaciones y sistemas de cargador para satisfacer las diversas necesidades de producción de los clientes. La máquina está equipada con una trayectoria óptica de autoenfoque programable y una configuración de doble trayectoria óptica, lo que garantiza una alineación precisa y una imagen estable durante las operaciones de unión. Su transductor de doble frecuencia y su sistema de control de movimiento de alta fiabilidad proporcionan un rendimiento ultrasónico constante y una calidad de unión de cables precisa.
El sistema incorpora un diseño de riel guía de mesa XY de alta rigidez y una robusta estructura de sujeción, lo que mejora significativamente la estabilidad mecánica y la precisión operativa a largo plazo. Un sistema de manipulación de materiales totalmente automático y programable optimiza la eficiencia de producción y reduce la intervención manual. Además, la función PR Look Ahead permite un reconocimiento de patrones y una ejecución de trayectorias más rápidos y fluidos. El sistema de apagado electrónico de llama (EFO) multicanal y multietapa garantiza una terminación de cables fiable, lo que hace que el HY-WB700/HY-WB700P sea idóneo para entornos de fabricación de alto volumen y alta fiabilidad.
Características
| No. | Característica |
| 1 | Trayectoria óptica de autoenfoque programable / doble trayectoria óptica |
| 2 | Transductor de doble frecuencia |
| 3 | Sistema de manipulación de materiales programable totalmente automático |
| 4 | Diseño de soporte de trabajo de alta rigidez |
| 5 | Sistema de control de movimiento de alta fiabilidad |
| 6 | Sistema exclusivo de rieles guía de mesa XY de alta rigidez |
| 7 | Función de anticipación de relaciones públicas |
| 8 | Sistema electrónico de apagado de llama (EFO) multicanal y multietapa |
Especificaciones técnicas
| No. | Parámetro | Especificación |
| 1. | Portafolio de trabajo (personalizable) | |
| 2. | Trabajador Z Viajes | 13 mm |
| 3. | Temperatura del calentador | Temperatura ambiente ~ 300 °C |
| 4. | Rango XY del soporte de trabajo | 73 mm × 100 mm |
| 5. | Sistema operativo | Windows |
| 6. | Viajes para fortalecer los lazos familiares | 60 mm × 90 mm |
| 7. | Paso mínimo de la almohadilla de unión | 45 μm |
| 8. | Precisión de la unión | ±2 μm a 3σ |
| 9. | Diámetro del alambre | 18 μm ~ 50 μm |
| 10. | Longitud máxima del cable | 7 mm |
| 11. | Altura mínima del bucle | 60 μm |
| 12. | Precisión de la altura del bucle | ±25,4 μm |
| 13. | Columpio de alambre | ±25 μm |
| 14. | Control de bucle | Totalmente programable |
| 15. | Trayectoria óptica (opcional) | Zoom continuo de 2 a 4 / de 1,6 a 3,6, con enfoque automático programable. |
| 16. | Velocidad de unión estándar | Tiempo de ciclo de cable de 45 ms |
| 17. | Distancia de enfoque automático (Z) | 4 mm |
| 18. | Tolerancia del ángulo de la viruta | Rotación ±45° |
| 19. | Tolerancia de posición del chip | X: ±190 μm, Y: ±140 μm |
| 20. | Fuerza de enlace | 0~360 g |
| 21. | Potencia ultrasónica | 0~2 W |
| 22. | Requisitos de aire comprimido | 0,35~1 MPa, conexión de aire Φ10 |
| 23. | Voltaje de entrada | CA 220V ± 10% (50 Hz) |
| 24. | Consumo nominal de aire | 150 L/min a 0,5 MPa |
| 25. | Peso | Peso neto: 650 kg |
| 26. | Modos de bucle | Bucle Q / Bucle S / Torsión BGA |
| 27. | Dimensiones máximas (ancho × profundidad × alto) | 1300 × 1000 × 1700 mm |
Condiciones de uso
| No | Artículo | Requisitos |
| 1. | Temperatura ambiente (temperatura de la habitación) | 15°C ~ 30°C |
| 2. | Humedad relativa ambiental | 30% ~ 60% (sin condensación) |
| 3. | Vibración | Las vibraciones pueden afectar la precisión del equipo; manténgalo alejado de fuentes de vibración. |
| 4. | Requisitos de energía | 1. 220 V CA ± 10% |
| 2. Potencia ≥ 2000 W | ||
| 3. Frecuencia: 50 Hz ± 1 Hz | ||
| 5. | Toma de tierra | Debe estar correctamente conectado a tierra. Siga las normas locales sobre especificaciones de conexión a tierra. |
| 6. | Otros | - Asegúrese de que la fuente de alimentación esté ubicada cerca de la máquina. |
| - Tras la instalación en obra, se requiere una nivelación de precisión con un instrumento de nivelación. | ||
| - No utilice la máquina en áreas con ruido intenso, vibraciones, altas temperaturas o contaminación por aceite. | ||
| - Evite instalar la máquina cerca de ventiladores de refrigeración, puertos de ventilación o fuentes de contaminación por aceite. | ||
| 7. | Voltaje | 220V ± 10% |
| 8. | Frecuencia | 50/60 Hz |
| 9. | Toma de tierra | Debe estar conectado a tierra |
| 10. | Fuerza | ≥2000W |
| 11. | Especificación de interfaz | 10 A, monofásico de 3 hilos |
