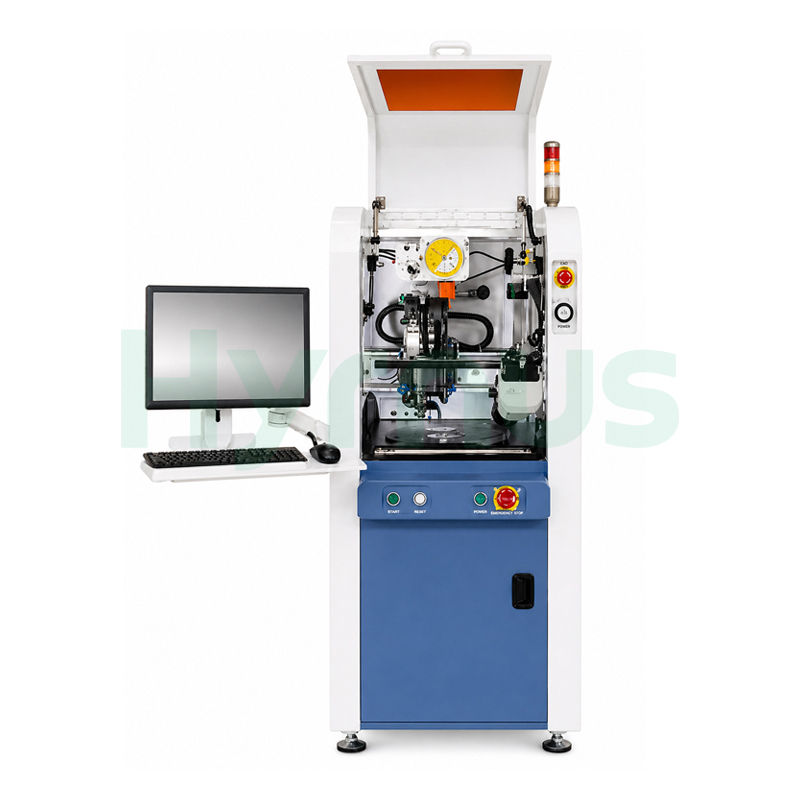

ChinaMáquina de unión de cables para módulos de potencia totalmente automática y de alta resistencia
Introducción del producto
HY-HW300 Totalmente automáticoSoldadora de alambre grueso Está diseñado específicamente para procesos de interconexión interna de pines de chips en la producción de componentes electrónicos especiales y se reconoce como uno de los equipos clave en la fabricación de componentes electrónicos. Se utiliza principalmente en módulos de potencia para aplicaciones como vehículos de nueva energía y bicicletas eléctricas; módulos de generación y conversión de energía eólica; módulos de generación, conversión y almacenamiento de energía solar; sistemas de baterías de litio; sistemas de transporte ferroviario; módulos de alimentación para aplicaciones médicas y aeronáuticas, así como componentes automotrices, convertidores y otras aplicaciones relacionadas.
Rendimiento del equipo
| No. | Característica |
| 1 | Monitorización automática en tiempo real de la deformación de la unión, que proporciona un control de retroalimentación directa del estado de la soldadura. |
| 2 | Monitorización de energía ultrasónica en tiempo real, que proporciona control de retroalimentación de la energía de soldadura. |
| 3 | Admite capacidad de control de bucle de longitud constante y altura constante. |
| 4 | Admite pruebas de tracción no destructivas. |
| 5 | Fácil sustitución de las cuchillas de corte delanteras y traseras. |
| 6 | Admite el modo de corte activo, lo que proporciona un control estable y preciso de la profundidad de corte. |
| 7 | Soporte para la abrazadera del cable de la bobina móvil |
| 8 | Admite calibración automática de fuerza |
| 9 | Herramienta auxiliar de imagen de alta definición para el mantenimiento del cabezal de unión |
Especificaciones técnicas
| No. | Parámetro | Especificación |
| 1. | Precisión de la unión | ±5 μm a 3σ |
| 2. | Fuerza de enlace | 50~1500 g |
| 3. | Área de unión | X: 305 mm, Y: 457 mm, rotación de ±220° |
| 4. | Longitud capilar | 2,5 pulgadas, 2 pulgadas |
| 5. | Gama de viajes Z | 50 mm, resolución de 0,1 μm |
| 6. | Tipos de cables | Alambre de aluminio (100~500 μm), alambre de cobre (100~300 μm) |
| 7. | Transductor ultrasónico | Frecuencia: 60 kHz; Potencia: 0~60 W, capacidad de aplicación flexible escalonada. |
| 8. | Velocidad de unión | ≥ 1,2 cables/s |
| 9. | Control de bucle | Totalmente programable |
| 10. | Sistema operativo | Windows 10 |
| 11. | Rango de profundidad de la cavidad | Máx. 35 mm |
| 12. | Peso neto del equipo | Aprox. 1200 kg |
Condiciones de uso
| No | Artículo | Requisitos |
| 1. | Superficie ocupada (Ancho × Profundidad × Alto) | ≤1000 × 1500 × 1700 mm (sin incluir el espacio del monitor) |
| 2. | Peso del equipo | Aprox. 1200 kg |
| 3. | Temperatura ambiente | Temperatura ambiente normal (20 °C ~ 26 °C); el funcionamiento a altas temperaturas afectará la vida útil del equipo. |
| 4. | Requisitos de aire comprimido | 0,4~0,8 MPa, caudal >150 L/min (tratamiento en seco, eliminación de polvo, separación de aceite y agua) |
| Contenido de aceite residual: 0,01 ppm; Filtración: partículas >0,01 μm; Temperatura de punto de rocío bajo: -20 °C | ||
| 5. | Humedad ambiental | ≤60% de humedad relativa |
| 6. | Vibración ambiental | Las vibraciones pueden afectar la precisión del equipo; manténgalo alejado de fuentes de vibración. |
| 7. | Toma de tierra | Debe estar correctamente conectado a tierra. Siga las normas locales sobre especificaciones de conexión a tierra. |
| 8. | Otros | - Asegúrese de que la fuente de alimentación esté ubicada cerca de la máquina. |
| - Tras la instalación en obra, se requiere una nivelación de precisión con un instrumento de nivelación. | ||
| - No utilice la máquina en áreas con ruido intenso, vibraciones, altas temperaturas o contaminación por aceite. | ||
| - Evite instalar la máquina cerca de ventiladores de refrigeración, puertos de ventilación o fuentes de contaminación por aceite. | ||
| 9. | Voltaje | CA 220V ± 10% |
| 10. | Frecuencia | 50/60 Hz |
| 11. | Toma de tierra | Debe estar conectado a tierra |
| 12. | Fuerza | ≥ 1000 W |
| 13. | Especificación de interfaz | 10 A, monofásico de 3 hilos |
