El HY-AC1000H utiliza plasma neutro de baja temperatura sin vacío, equipado con rieles personalizables y pistolas rotativas dobles. Con una potencia ajustable de 0 a 1000 W y un ancho de tratamiento de 20 a 80 mm, limpia los chips de forma segura sin dañarlos térmicamente.
La limpieza en seco, tanto física como química, mejora la adhesión para la fijación de chips, la unión de cables y el moldeo, reduciendo la delaminación y los huecos. Compatible con control manual y de E/S, con monitorización de seguridad completa, se conecta a líneas automatizadas para el procesamiento continuo de sustratos, marcos de conexión y grandes paneles FPC, ofreciendo una producción estable a plena carga durante largas horas con un tiempo de respuesta inferior a 0,1 s.
Marca :
HYRNUSNúmero de artículo :
HY-AC1000HPedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaLimpiador de plasma atmosférico rotatorio horizontal en línea para la producción continua de sustratos y marcos de conexión.
Introducción del producto
HY-AC1000H Limpiador de plasma atmosférico rotatorio horizontal en línea Incluye rieles móviles personalizables y pistolas de pulverización rotativas dobles para un tratamiento de plasma atmosférico a baja temperatura sin vacío. Su plasma de potencial cero evita daños en componentes electrónicos delicados. La limpieza física y química combinada elimina agentes desmoldantes, residuos de fotorresina, aceite y óxidos superficiales para fortalecer la adhesión durante el montaje de chips, la unión de cables, el relleno y el moldeo, reduciendo la delaminación, los huecos y los fallos de impresión.
Compatible con control manual y de E/S, se conecta a líneas totalmente automáticas para el tratamiento continuo de sustratos, marcos de conexión y paneles FPC de gran tamaño. Su sistema de monitorización digital en tiempo real integrado ofrece una respuesta ultrarrápida inferior a 0,1 s y una producción estable a plena carga durante largas horas.
Aplicación del producto
La máquina rotativa de limpieza por plasma atmosférico HY-AC1000H ofrece una limpieza y activación de superficies eficientes para múltiples industrias. Realiza un pretratamiento de precisión para componentes electrónicos, semiconductores, productos 3C y LED, eliminando contaminantes para mejorar la adhesión y el rendimiento del empaquetado. También se utiliza en piezas de automoción, baterías de litio, plástico, metal y vidrio, solucionando problemas de baja adhesión en impresión, recubrimiento y pegado. Además, este equipo de tratamiento de superficies por plasma es ideal para electrodomésticos, suministros médicos, cerámica y textiles, ofreciendo una modificación integral de superficies industriales.
Características del producto
1. Diseño de hardware de grado militar, rango de temperatura ambiente de funcionamiento de -25 °C a 50 °C, adaptable a diversos escenarios de trabajo exigentes. MTBF (tiempo medio entre fallos) ≥ 190 000 horas según la norma MIL-HDBK-217F a 25 °C.
2. Control digital y visualización digital, monitorización en tiempo real, gran capacidad antiinterferencias.
3. Funciones integradas que incluyen detección de presión de aire, detección de temperatura de la placa base y ajuste de potencia.
4. Control integrado con chip inteligente patentado, monitorización en tiempo real, tiempo de respuesta inferior a 0,1 s y excelente rendimiento antiinterferencias.
5. Factor de potencia del plasma ≥ 79%, caracterizado por un alto factor de potencia, un equilibrio dinámico estable y una alta saturación de descarga de los electrodos.
6. Múltiples funciones de protección: protección contra sobretemperatura, protección contra sobrecarga, protección contra cortocircuitos, protección contra circuito abierto, protección contra fugas y protección contra mal funcionamiento.
Estructura del equipo
El sistema de tratamiento superficial por plasma directo atmosférico consta de tres partes principales: generador de energía, pistola de pulverización de plasma directo y sistema de control.
1. Generador de energía
Realiza un ajuste automático de potencia para proporcionar una salida de potencia estable y de alta precisión, libre de fluctuaciones de presión de aire. Los parámetros se pueden ajustar según las piezas de trabajo para obtener resultados de tratamiento óptimos.
2. Pistola de pulverización de plasma directo
Diseñada para materiales pequeños e irregulares, con un ancho de tratamiento efectivo de 20 mm a 80 mm. Se puede integrar en líneas de producción existentes para un procesamiento en línea totalmente automático y una reducción de los costos laborales.
3. Sistema de control
Integrado en la unidad principal del generador eléctrico, gestiona el funcionamiento de la máquina y proporciona protección integral al sistema.

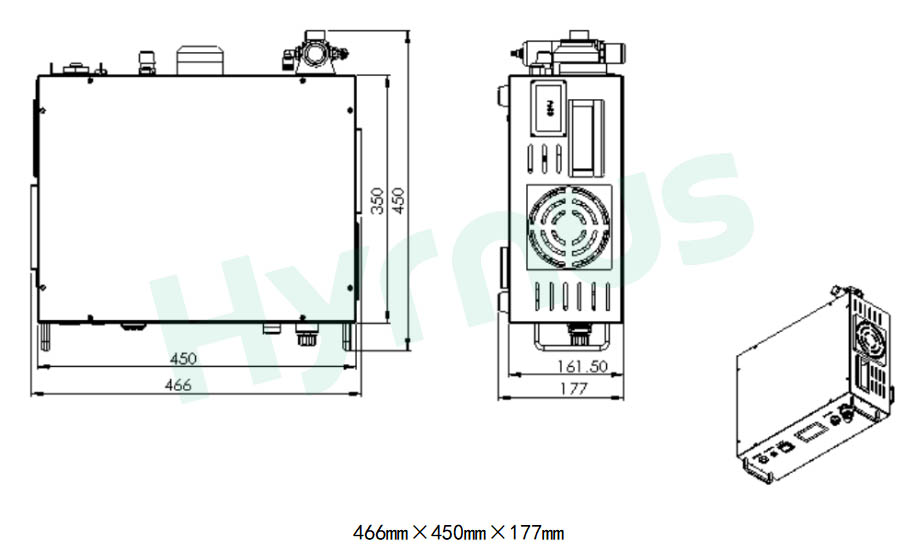

Dimensiones del generador de plasmaPlano de dimensiones de la unidad principal

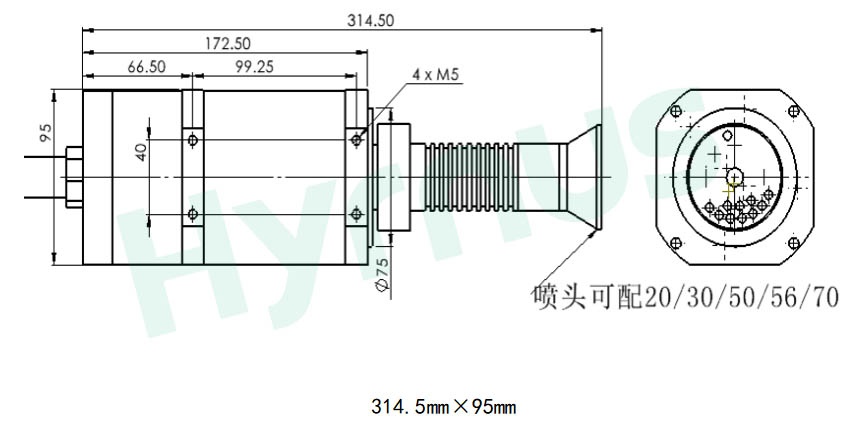

Dimensiones de la pistola de plasma
Dibujo esquemático de una pistola de plasma
Especificaciones técnicas: Unidad principal del generador de plasma atmosférico
1. Generador de plasma atmosférico
(1) Parámetros de la unidad principal
| Artículo | Parámetro |
| Modelo | HY-AC1000H |
| Dimensiones generales | 466*450*177 mm (LWH) |
| Peso | 10 kg |
| Fuente de alimentación de entrada | CA 220V |
| Frecuencia de potencia | 25 kHz |
| Potencia de salida del plasma | 0–1000W, ajustable y con pantalla |
| Modo de control | Control de E/S / Control manual |
| Funciones de protección y alarma | Protección contra sobretemperatura, anomalías en la presión del aire, sobrecarga, fugas eléctricas, cortocircuitos, circuitos abiertos, etc. |
| Funciones de detección | Detección de presión de aire, detección de potencia, detección de temperatura de la placa base |
(2) Especificaciones de la pistola de pulverización de plasma de inyección directa
| Artículo | Parámetro |
| Dimensiones de la pistola pulverizadora | 314,5*95 mm |
| Tamaños de boquillas estándar | 20 mm, 40 mm, 60 mm, 80 mm |
| Altura de trabajo de limpieza por plasma | 5–20 mm |
| Ancho efectivo del tratamiento con plasma | 20–80 mm |
| Rango de presión de aire | Estándar: 0,2 MPa, ajustable entre 0,08 y 0,25 MPa. |
2. Requisitos de instalación en fábrica
| Artículo | Requisito |
| Se requiere fuente de alimentación | Monofásico CA 220V, 10A; resistencia de puesta a tierra inferior a 4Ω. |
| Escape de la instalación | Caudal: 5 m³/min; material: material resistente a la corrosión |
| Requisitos de aire comprimido de la instalación | Diámetro del tubo: 8 mm |
| Material de la tubería: tubo de PU | |
| Presión: 0,4–0,6 MPa | |
| Requisitos de calidad de la fuente de aire: | |
| Diámetro de partícula sólida ≤0,1 μm, | |
| Contenido de aceite ≤0,01 mg/m³, | |
| Punto de rocío ≤ -40℃ |
| Artículo | Contenido |
| Señalización de peligros | Etiqueta de peligro de alto voltaje |
| Entorno operativo | Temperatura: 15~35°C |
| Humedad: 30~80% | |
| Otras notas | En el área de trabajo está prohibido el uso de gases combustibles, gases corrosivos, polvo explosivo o reactivo. |
Detalles del producto
El HY-AC1000H viene de serie con dos pistolas de pulverización rotativas para aumentar considerablemente la eficiencia de la producción en masa. Su diseño rotativo horizontal y redondo se adapta a líneas de transporte planas y anchas. Su potencia varía de 0 a 1000 W e incluye boquillas redondas intercambiables de 20 a 80 mm para una activación de plasma uniforme en grandes superficies.
Sí. Disponemos de estructuras móviles de rieles personalizadas para adaptarnos a diversos requisitos de producción. Admite tanto el control automático de E/S como el control manual, y se integra perfectamente en líneas de recubrimiento, dosificación e impresión sin necesidad de cámaras de vacío.
Se requieren tubos de poliuretano de 8 mm para aire comprimido seco y limpio (0,4–0,6 MPa, punto de rocío ≤-40 °C, contenido de aceite ≤0,01 mg/m³). Se necesitan tubos de escape resistentes a la corrosión con un caudal de 5 m³/min, y el entorno del taller debe mantener una temperatura de 15–35 °C y una humedad del 30–80 %.
