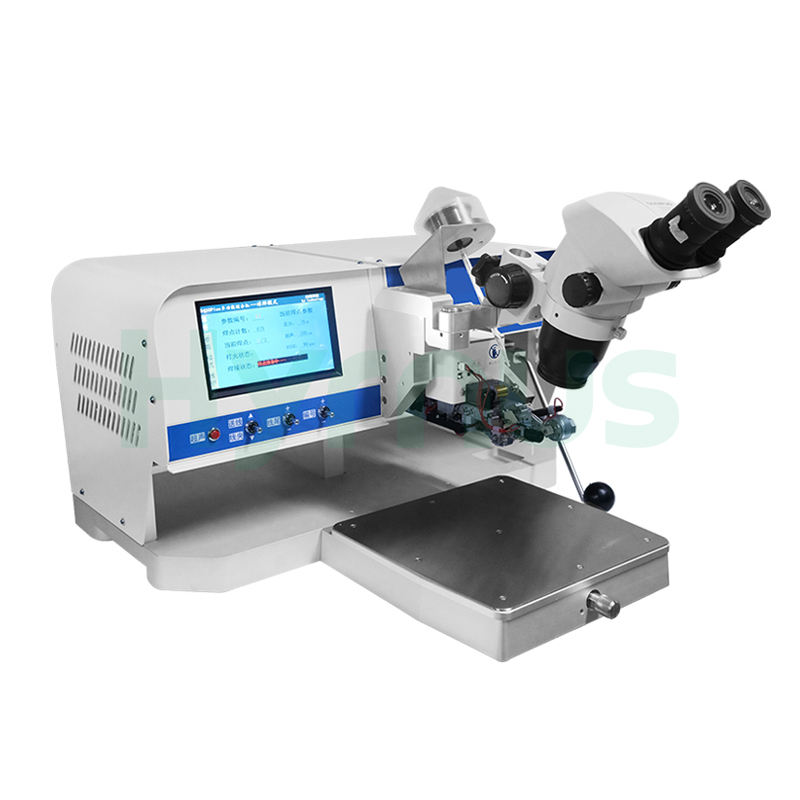

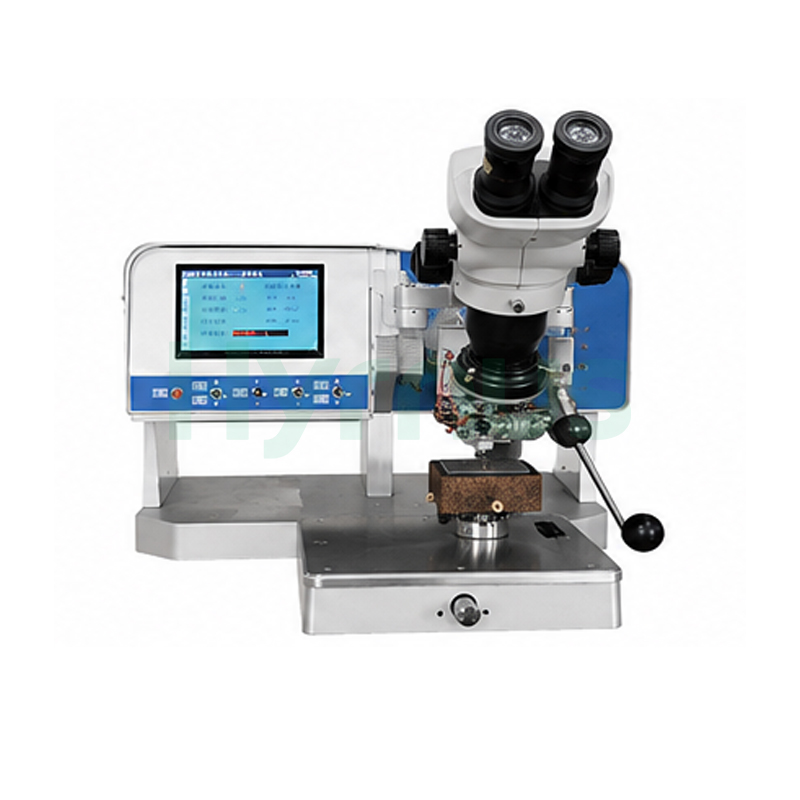

HY-WB450M / HY-WB450PM Equipos para la unión de cables de cobre Está diseñado para la interconexión interna de chips a pines en circuitos híbridos, módulos COB, MCM, MEMS, RF, optoelectrónica, microondas y dispositivos electrónicos para automoción. Admite productos de menos de 200 mm y proporciona una salida ultrasónica estable para una unión fiable y uniforme.
Marca :
HYRNUSNúmero de artículo :
HY-WB450M / HY-WB450PMPedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina manual de unión de alambres con cuña de bola
Introducción del producto
HY-WB450M / HY-WB450PMEquipos para la unión de cables de cobreEstá diseñado para la interconexión interna de chips a pines en encapsulados especiales de componentes electrónicos. Es adecuado para circuitos híbridos, módulos COB, MCM, dispositivos MEMS, módulos de RF y microondas, dispositivos optoelectrónicos, electrónica militar y módulos electrónicos para automoción.
La máquina puede procesar dispositivos con dimensiones inferiores a 200 mm. Mediante el reemplazo de capilares de diferentes longitudes, puede adaptarse a profundidades de cavidad de entre 12 y 15 mm. Además, admite el proceso de unión de pernos sin cola y cuenta con una salida de energía ultrasónica estable y un sistema de control eléctrico integrado, lo que garantiza un funcionamiento fiable y una calidad de unión uniforme.
Aplicaciones
Características
| No. | Característica |
| 1 | Sistema de control de presión de circuito cerrado |
| 2 | Tecnología exclusiva de colocación de bolas sin cola |
| 3 | Diseñado para encapsulados de cavidad profunda y módulos grandes. |
| 4 | Accionamiento totalmente eléctrico: no requiere aire comprimido. |
| 5 | Tecnología de bloqueo de fase DSP para ultrasonidos establesActuación |
Especificaciones técnicas principales
| NO | Sección | Parámetro | Especificación | Otros parámetros | |
| 1. | Bond Head | Z Travel | 18 mm | Tamaño de la bobina | 1/2 pulgada |
| 2. | Rango XY | X: 15 mm, Y: 15 mm | |||
| 3. | Mesa elevadora | Z Travel | 0~18 mm | Temperatura del calentador | Temperatura ambiente ~ 200 °C |
| 4. | Rango XY | 250 mm × 270 mm | Menú de operación | Pantalla táctil TFT de 7", menú en chino | |
| 5. | Potencia ultrasónica | Control digital, subdivisión 1000x | Fuente de alimentación | 220 V ± 10 % a 50/60 Hz, ≤500 W | |
| 6. | Fuerza de enlace | 1~250 g | Superficie ocupada (Ancho × Profundidad × Alto) | ≤620 × 640 × 450 mm | |
| 7. | Tipos de cables | HY-WB450M: Hilo de oro de 15 a 75 μm, hilo de platino de 18 a 25 μm, hilo de plata de 18 a 50 μm. HY-WB450PM: Hilo de oro de 15 a 75 μm, hilo de platino de 18 a 25 μm, hilo de plata de 18 a 50 μm.，Alambre de cobre de 18~50 μm | Peso | Peso bruto: aprox. 70 kg; Peso neto: aprox. 45 kg | |
| 8. | Configuración estándar | Unidad principal, carrete de 1/2 pulgada, iluminación LED, microscopio estereoscópico, soporte de trabajo | |||
Condiciones de uso
| No | Artículo | Requisitos |
| 1. | Parámetro | Especificación |
| 2. | Temperatura ambiente (temperatura de la habitación) | 15°C ~ 30°C |
| 3. | Humedad relativa ambiental | 30% ~ 60% (sin condensación) |
| 4. | Vibración | Las vibraciones pueden afectar la precisión del equipo; manténgalo alejado de fuentes de vibración. |
| 5. | Requisitos de energía | 1. 220 V ± 10 % 2. Potencia ≤ 500 W 3. Frecuencia: 50/60 Hz |
| 6. | Toma de tierra | Debe estar correctamente conectado a tierra. Siga las normas locales sobre especificaciones de conexión a tierra. |
| 7. | Voltaje | 220V ± 10% |
| 8. | Frecuencia | 50/60 Hz |
| 9. | Toma de tierra | Debe estar conectado a tierra |
| 10. | Fuerza | ≤ 500 W |
| 11. | Especificación de interfaz | 5A, monofásico de 3 hilos |
Detalles del producto
