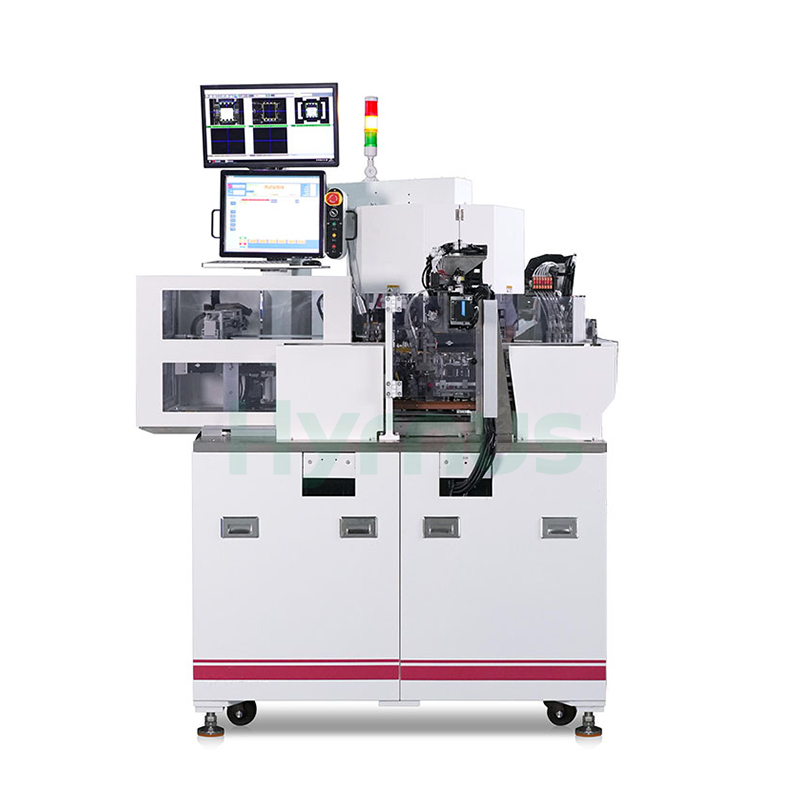

HY-TS936T Máquina clasificadora de torreta Está diseñado para la manipulación en bandejas de dispositivos discretos y componentes de circuitos integrados.
Marca :
HYRNUSNúmero de artículo :
HY-TS936TPedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina clasificadora de torreta con transferencia de bandejas para dispositivos discretos y componentes de circuitos integrados.
Descripción general del producto
HY-TS936TMáquina clasificadora de torretaAdmite la carga y descarga de bandejas, la inspección visual, la salida en cinta y carrete, y las pruebas de alta velocidad y el marcado láser. Equipada con un sistema de accionamiento DDR de alta precisión e integrando el sistema de marcado láser con el sistema de visión, la máquina garantiza un rendimiento estable y ofrece una producción de alta calidad.
ProductoVentaja
| No. | Descripción de la ventaja |
| 1 | Admite múltiples configuraciones de carga y almacenamiento, incluyendo la clasificación de bandeja a carrete, de recipiente a bandeja y de bandeja a contenedor. |

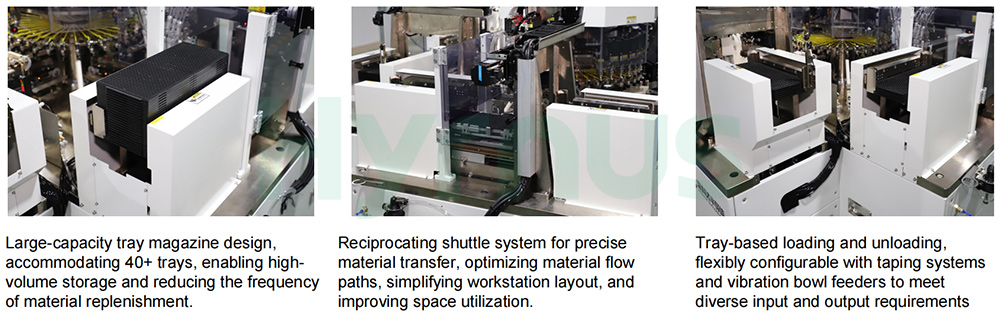

| 2 | Mecanismo de transferencia de bandejas: intercambio automático de bandejas con posicionamiento suave y estable, lo que garantiza una alta precisión durante el movimiento del producto. |
| 3 | Torreta principal: la torreta principal está equipada con 36 cabezales de recogida accionados por motores independientes, que pueden enviar con precisión el producto al centro de cada estación mediante la adsorción del cabezal de recogida. |
| 4 | Alineador de orientación: posicionamiento y conmutación precisos del producto, tolerancia de posicionamiento ≤0,005 mm, precisión direccional de hasta 0,1 grados. |
| 5 | Estación de marcado: integra el marcado láser, la extracción de polvo y la inspección visual del marcado, lo que mejora significativamente la velocidad de marcado. |
| 6 | Módulo de cinta y carrete: admite el encintado automático, así como la reposición automática de material. |
| 7 | Inspección visual posterior al sellado disponible como opción. |
Parámetros técnicos
| Parámetro | Especificación |
| Componentes adecuados | DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA |
| UPH | Máximo 10.000 (tiempo de prueba inferior a 200 ms) |
| Estación de pruebas | Admite pruebas en 6 estaciones |
| Tipo de contacto | Tipo emergente |
| Clasificación | 2 bandejas + 1 |
| Carga / Descarga | Bandeja a carrete (cinta) / Recipiente a bandeja / Bandeja a bandeja |
| Modo de pulsación | Servomotor + CAM / Motor lineal importado / Motor lineal nacional |
| Precisión del control de fuerza | El control de fuerza puede alcanzar ±10% (≥10N) / ±5% (2-10N, admite calibración adaptativa). |
| Estabilidad | MTBA>60 min, MTTA<3 min, MTBF > 168 h |
| Presión atmosférica | Aire comprimido: 0,4-0,7 MPa, Vacío: >65 kPa |
| Fuente de alimentación | AC220V 50/60Hz |
| Marcador láser | Fabricante láser de 10 W: |
| HYCW10Y-S altura mínima de letra: 0,3 mm ancho de línea: 0,045 mm-0,06 mm | |
| HYCW10Y-H altura mínima de letra: 0,2 mm ancho de línea: 0,02 mm-0,03 mm | |
| Parámetro de imagen | Cámara y resolución: cámara CCD de 1,6 millones, resolución H1280*V1080 píxeles. Precisión: 0,013 mm/píxel; período de ciclo: <35 ms |
| Programa de autobuses | Alta precisión y velocidad, con todos los parámetros del servomotor disponibles para su configuración, lo que facilita la depuración y el monitoreo del equipo. Almacenamiento permanente de diversos datos brutos de MTBA, registros de operación del equipo, códigos y mensajes de alarma de fallas de la máquina y otros datos. |
| Dimensión | 1600*1600*1900 (mm) |
| Cabezas de pepinillo | 36 |
| Componentes importantes | RDA importada |
Estructura del producto y principio de funcionamiento
Con un total de entre 18 y 24 estaciones de módulos, cualquier configuración puede modificarse según las necesidades del mercado. HY Características de la máquina clasificadora de pruebas automática de alta velocidad:
| No. | Artículo | Descripción |
| 1 | UPH de hasta 45.000 a 50.000 por hora | 1.Se adopta el diseño de la torreta |
| 2.Utilizando el sistema PLC + PC de Keens | ||
| 3. El sistema de servomotor se utiliza ampliamente. | ||
| 4.Equipado con el sistema óptico líder en la industria. | ||
| 2 | Alta flexibilidad | 1.Admite diversos sistemas de alimentación. |
| 2.Equipado con un sistema modular para facilitar la depuración y el mantenimiento. | ||
| 3.Equipado con pantallas duales que cubren toda la máquina en 360 grados para facilitar la depuración y el mantenimiento. | ||
| 3 | Interfaz de usuario icónica multilingüe | Sistema operativo Win7 |
| 4 | Diseño | Diseños estandarizados |
Flujo de trabajo
Diagrama de principio de funcionamiento: Componentes desde la alimentación de la placa vibratoria hasta la finalización de todo el ciclo del proceso, principio de funcionamiento de la máquina motor DDR para la rotación de la boquilla de succión acción accionada 50 ms por ciclo, PLC control servomotores, válvulas solenoides, cilindros, inductores para completar una serie de estaciones de trabajo con la finalización de los componentes asociados con la acción de detección. La siguiente figura:
Potentes funciones de software
Nuestra plataforma de software, basada en tecnología IoT, conecta datos de producción, procesos y medio ambiente para optimizar las operaciones de la fábrica. Gracias a sus modelos algorítmicos probados, ayuda a optimizar la eficiencia, mejorar la gestión de la calidad y facilitar el mantenimiento predictivo, reduciendo así el tiempo de inactividad, los defectos y las pérdidas de rendimiento.
Proceso de control de calidad
Detalles del producto
