Manipulador de prueba Tureet para semiconductores de gran tamaño de paquete.

HY-TS936P Manipulador de prueba de torreta Está diseñado para aplicaciones flexibles de prueba y clasificación. Admite múltiples estaciones de prueba, métodos de alimentación y configuraciones de descarga para satisfacer diversos requisitos de almacenamiento y necesidades de capacidad de producción.

Marca :
HYRNUS
Número de artículo :
HY-TS936P
Pedido (cantidad mínima de pedido) :
1 Set
Garantía :
One-Year Warranty and Lifetime Maintenance
Pago :
T/T
Plazo de entrega :
7-35 Days
Origen del producto :
China

CONSULTE AHORA

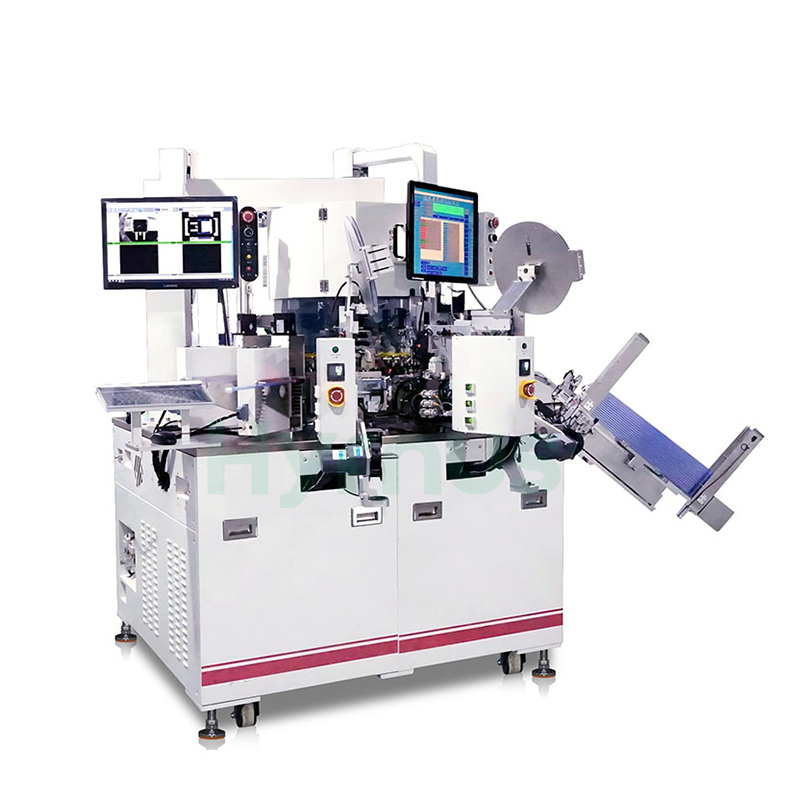

Manipulador de prueba Tureet para semiconductores de gran tamaño de paquete.

Descripción general del producto

HY-TS936P Manipulador de prueba de torreta Está diseñado para aplicaciones multifuncionales de prueba y clasificación. Admite una amplia selección de estaciones de prueba y combinaciones flexibles de métodos de alimentación, así como múltiples configuraciones de descarga para satisfacer diversos requisitos de almacenamiento y capacidad. El sistema también admite paquetes de mayor tamaño, incluidos TO220/263/247, TO251, TOLL6R, LFPAK, PPAK 8×8, XJ836 y otros paquetes de tipo abrazadera con pines rectos.

ProductoVentaja

No.	Descripción de la ventaja
1	Visión de inspección de marcas (inspección de marcado 2D): detecta marcas faltantes, marcas dobles, trazos rotos, trazos adicionales y marcas que exceden el área de moldeo.
2	Inspección 3D5S: Mide las dimensiones y la integridad del producto; también inspecciona la longitud de los cables, la altura de separación, la inclinación de los cables, el ancho de los cables y el paso de los cables.
3	In-Pocket Vision (inspección del bolsillo de la cinta): Detecta defectos como daños en el embalaje, contaminación y grietas en el interior del bolsillo de la cinta (defectos visibles a simple vista).
4	Transferencia de producto: Torreta principal equipada con 36 cabezales de recogida por vacío; torreta secundaria equipada con 20 manipuladores de tipo pinza.
5	Funciones del cabezal de recogida: Capacidad de blindaje y calibración automática de altura.
6	Compatibilidad con probadores: Admite múltiples marcas de probadores. El software se desarrolla de forma independiente.
7	Se maneja mediante interruptores de botón pulsador y un teclado estándar para el funcionamiento y la introducción de datos, con función de bloqueo de la estación de trabajo.
8	Torreta de orientación: Orienta automáticamente los productos según la dirección del material.
9	Número de puntos de prueba: Admite hasta 8 puntos de prueba con resorte, lo que garantiza una alta precisión en las pruebas.
10	Capacidad del paquete: Para TO220, UPH de prueba en seco ≥ 11K (sin prueba, o con tiempo de prueba + marcado ≤ 120 ms).

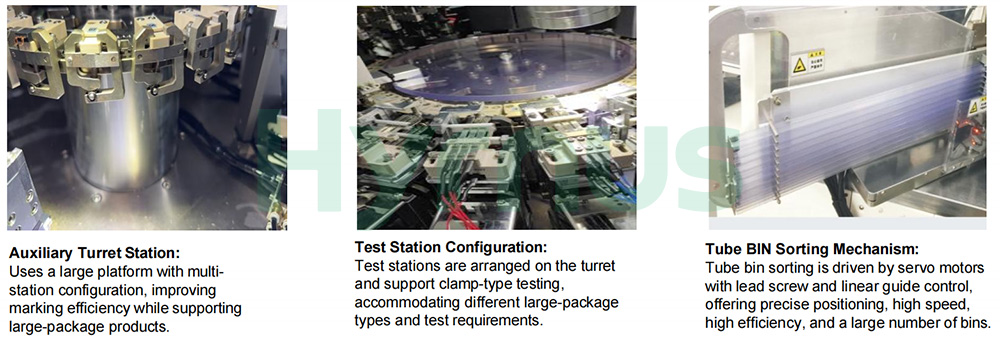

test handler semiconductor

Parámetros técnicos

Parámetro	Especificación
Componentes adecuados	TO220/263/247, TO251, TOLL6R, LFPAK, PPAK8×8, etc., y todos los productos de prueba de abrazaderas de ángulo recto.
UPH	Máximo 11K (tiempo de prueba inferior a 30 ms)
Estaciones de prueba	Admite pruebas en 8 estaciones.
Tipo de contacto	Prueba de sujeción
Clasificación	10 tubos en
Cargar	Bol en / Tubo en
Descargar	Cinta adhesiva / Tubo adhesivo
Modo de pulsación	Servomotor + leva / Motor lineal importado / Motor lineal nacional
Precisión del control de fuerza	El control de fuerza puede alcanzar ±10% (≥10N) / ±5% (2-10N, admite calibración adaptativa).
Estabilidad	MTBA>60 min, MTTA<3 min, MTBF > 168 h
Presión	0,4-0,7 MPa, vacío >65 kPa
Fuente de alimentación	AC220V / 380V 50/60Hz
Parámetros de marcado	Fabricante láser de 10 W:
	HYCW10Y-S Altura mínima de fuente: 0,3 mm; ancho de línea: 0,045 mm-0,06 mm
	HYCW10Y-H Altura mínima de fuente: 0,2 mm; ancho de línea: 0,02 mm-0,03 mm
Parámetros de la imagen	Cámara y resolución: cámara CCD de 1,6 megapíxeles, resolución: H1440*V1080 píxeles. Precisión: ≤0,015 mm/píxel; tiempo de ciclo: <50 ms
Programa de autobuses	Alta precisión, velocidad y acceso abierto a todos los parámetros de configuración del servomotor para facilitar la depuración del equipo y la monitorización de los registros de datos brutos de MTBA. Los registros de funcionamiento del equipo, los códigos de alarma y la información se almacenan permanentemente para su posterior recuperación.
Dimensiones	225112051900(mm)
estaciones de trabajo	36 puestos de trabajo (principales) + 20 puestos de trabajo (auxiliares)
Componentes importantes	RDA importada

Estructura del producto y principio de funcionamiento

Con un total de entre 18 y 24 estaciones de módulos, cualquier configuración puede modificarse según las necesidades del mercado. HY Características de la máquina clasificadora de pruebas automática de alta velocidad:

No.	Artículo	Descripción
1	UPH de hasta 45.000 a 50.000 por hora	1.Se adopta el diseño de la torreta
		2.Utilizando el sistema PLC + PC de Keens
		3. El sistema de servomotor se utiliza ampliamente.
		4.Equipado con el sistema óptico líder en la industria.
2	Alta flexibilidad	1.Admite diversos sistemas de alimentación.
		2.Equipado con un sistema modular para facilitar la depuración y el mantenimiento.
		3.Equipado con pantallas duales que cubren toda la máquina en 360 grados para facilitar la depuración y el mantenimiento.
3	Interfaz de usuario icónica multilingüe	Sistema operativo Win7
4	Diseño	Diseños estandarizados

Turret Sorter Structure

Flujo de trabajo

Diagrama de principio de funcionamiento: Componentes desde la alimentación de la placa vibratoria hasta la finalización de todo el ciclo del proceso, principio de funcionamiento de la máquina motor DDR para la rotación de la boquilla de succión acción accionada 50 ms por ciclo, PLC control servomotores, válvulas solenoides, cilindros, inductores para completar una serie de estaciones de trabajo con la finalización de los componentes asociados con la acción de detección. La siguiente figura:

IC handler workflow

Potentes funciones de software

Gracias a la tecnología IoT, hemos desarrollado soluciones de software líderes en el sector que integran grandes cantidades de datos ambientales y de procesos in situ en una plataforma unificada. Mediante modelos algorítmicos innovadores, nuestro sistema optimiza la eficiencia de la producción, el control de calidad y el mantenimiento predictivo de los equipos. Estos modelos se prueban y validan en condiciones reales para mejorar eficazmente el rendimiento y minimizar el tiempo de inactividad y las pérdidas por defectos.

Turret sorter software
