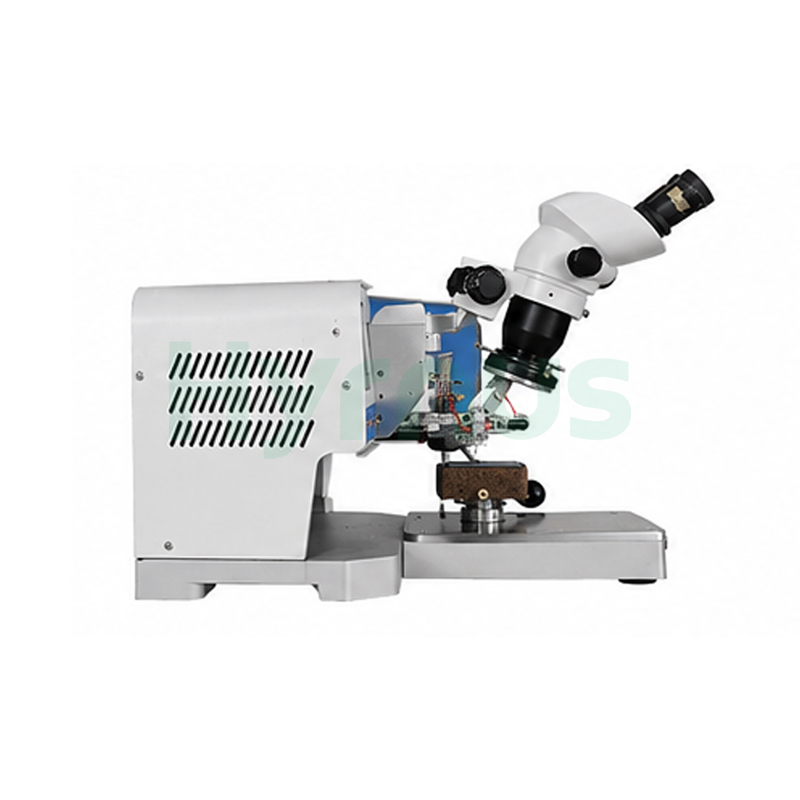

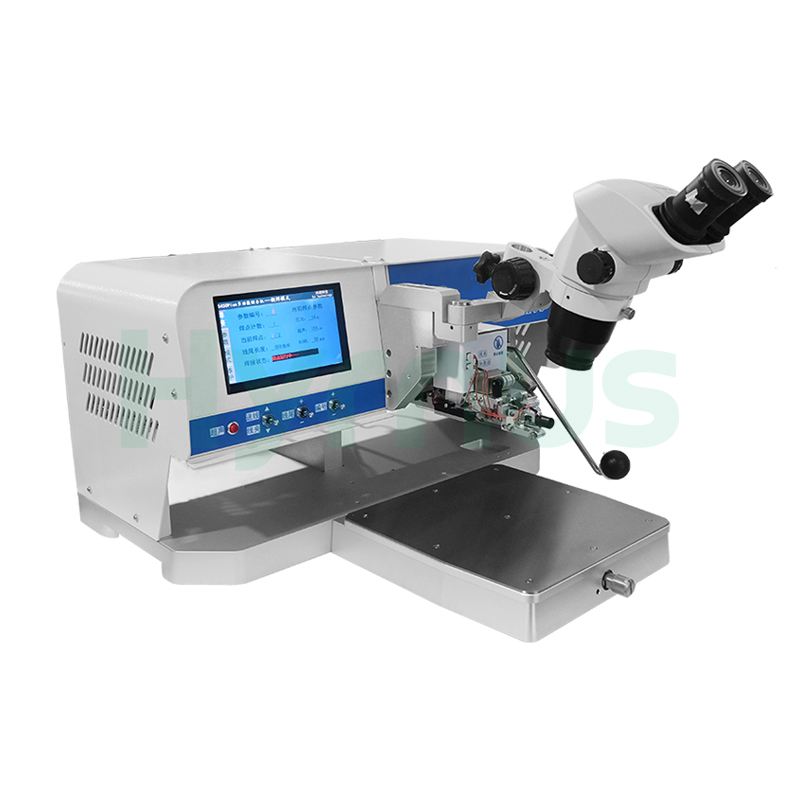

HY-WB350PM / HY-WB350M Máquina de unión de cuñas de alambre de oro Está diseñado para la interconexión interna de chips a pines en circuitos híbridos, módulos COB, MCM, MEMS, RF, microondas, dispositivos electrónicos optoelectrónicos y automotrices. Admite productos de menos de 200 mm y proporciona una salida ultrasónica estable para un rendimiento de unión fiable.
Marca :
HYRNUSNúmero de artículo :
HY-WB350PM / HY-WB350MPedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaMáquina de unión de cuñas de alambre de oro, empaquetadora de cuñas COB para alambre de aleación especial
Introducción del producto
HY-WB350PM / HY-WB350MMáquina de unión de cuñas de alambre de oroEstá diseñado para la interconexión interna de chips a pines en encapsulados especiales de componentes electrónicos. Es adecuado para circuitos híbridos, módulos COB, MCM, dispositivos MEMS, módulos de RF y microondas, dispositivos optoelectrónicos, electrónica militar y módulos electrónicos para automoción.
La máquina admite dispositivos con dimensiones inferiores a 200 mm. Al sustituir las herramientas de unión por otras de distinta longitud, puede adaptarse a profundidades de cavidad de 15 mm y 21 mm. Además, admite el proceso de unión sin contacto y cuenta con una salida de energía ultrasónica estable y un sistema de control eléctrico integrado, lo que garantiza una calidad de unión uniforme y un funcionamiento fiable.
Aplicaciones
Características
| No. | Característica |
| 1 | Compatible con transductores de alta y baja frecuencia. |
| 2 | Sistema de control de presión de circuito cerrado de alta precisión (exactitud de 1 g). |
| 3 | Capaz de realizar la función de contacto con el extremo del cable (contacto con el perno) sin necesidad de cables adicionales. |
| 4 | Cambio con un solo toque entre los modos de alta y baja potencia. |
| 5 | Sistema de control eléctrico integrado |
Especificaciones técnicas principales
| NO | Sección | Parámetro | Especificación | Otros parámetros | |
| 1. | Bond Head | Z Travel | 18 mm | Tamaño de la bobina | 1/2 pulgada |
| 2. | Rango XY | X: 15 mm, Y: 15 mm | |||
| 3. | Mesa elevadora | Z Travel | 0~18 mm | Temperatura del calentador | Temperatura ambiente ~ 200 °C |
| 4. | Rango XY | 250 mm × 270 mm | Menú de operación | Pantalla táctil TFT de 7", menú en chino | |
| 5. | Potencia ultrasónica | Control digital, subdivisión 1000x | Fuente de alimentación | 220 V ± 10 % a 50/60 Hz, ≤500 W | |
| 6. | Fuerza de enlace | 1~250 g | Superficie ocupada (Ancho × Profundidad × Alto) | ≤620 × 640 × 450 mm | |
| 7. | Tipos de cables | HY-WB350PM: Hilo de oro de 15 a 75 μm,,Alambre de aluminio de 18 a 100 μm，Cinta dorada de 12,7 × 50 ~ 25,4 × 300 μm, alambre de aleación especial HY-WB350M: Hilo de oro de 15 a 75 μm, hilo de platino de 18 a 25 μm, hilo de aluminio de 18 a 100 μm. | Peso | Peso bruto: aprox. 70 kg; Peso neto: aprox. 45 kg | |
| 8. | Configuración estándar | Unidad principal, carrete de 1/2 pulgada, iluminación LED, microscopio estereoscópico, soporte de trabajo, alimentador de alambre de 90°. | |||
Condiciones de uso
| No | Artículo | Requisitos |
| 1. | Parámetro | Especificación |
| 2. | Temperatura ambiente (temperatura de la habitación) | 15°C ~ 30°C |
| 3. | Humedad relativa ambiental | 30% ~ 60% (sin condensación) |
| 4. | Vibración | Las vibraciones pueden afectar la precisión del equipo; manténgalo alejado de fuentes de vibración. |
| 5. | Requisitos de energía | 1. 220 V ± 10 % 2. Potencia ≤ 500 W 3. Frecuencia: 50/60 Hz |
| 6. | Toma de tierra | Debe estar correctamente conectado a tierra. Siga las normas locales sobre especificaciones de conexión a tierra. |
| 7. | Voltaje | 220V ± 10% |
| 8. | Frecuencia | 50/60 Hz |
| 9. | Toma de tierra | Debe estar conectado a tierra |
| 10. | Fuerza | ≤ 500 W |
| 11. | Especificación de interfaz | 5A, monofásico de 3 hilos |
