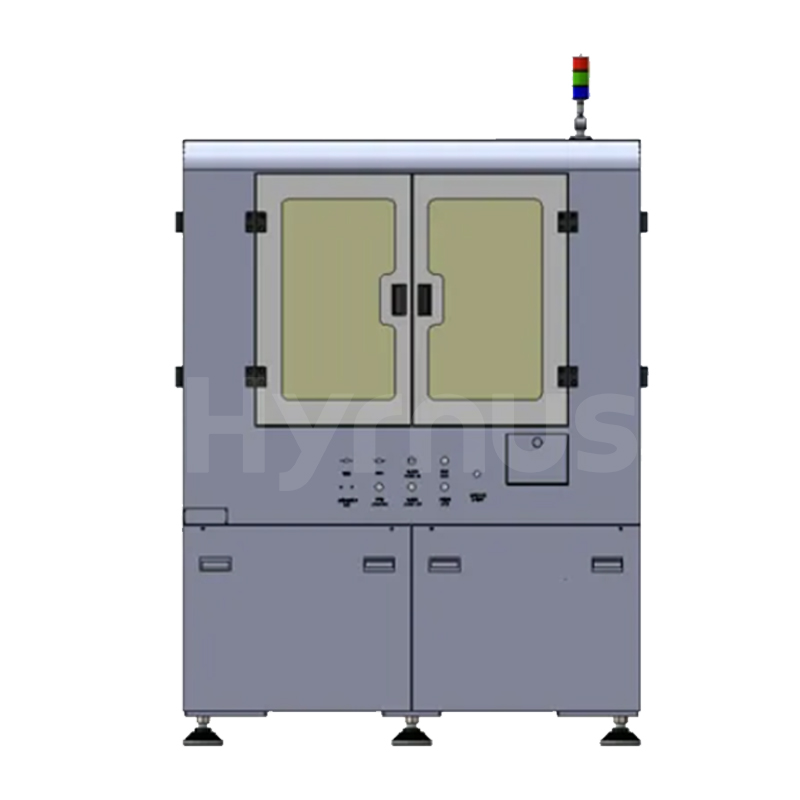

Unión eutéctica de alta precisión para comunicación óptica

Sistema automático de corrección del ángulo de la viruta de alta precisión

Función de carga/descarga automática (opcional)

Sistema de calefacción eutéctico (±10°C)

Función de ajuste automático del eje XY en la etapa eutéctica

Etapa de calentamiento eutéctico de doble estación para una mayor eficiencia del equipo.

Detección de troqueles faltantes

Detección de obstrucción de boquillas

Microscopio de observación e inspección / tubo de lente

Función de alimentación con giro de 90°

Diseño de cabezal de doble unión lineal para una alta precisión en la unión de chips.

Inspección preeutéctica: comprueba si hay residuos o defectos graves en el material TO6.

Inspección posterior a la unión: comprueba la colocación y el ángulo de la matriz.

Admite anillos para obleas de 6 pulgadas o menos (otros tamaños personalizables).

Función de protección anticolisión en caso de corte de energía (nueva tecnología, no requiere SAI).

Múltiples configuraciones disponibles para satisfacer las diferentes demandas del mercado; personalizable según los requisitos.

Especificaciones técnicas



No	Categoría	Parámetro	Especificación
1. Información general		Sistema operativo	Windows 7
		Idiomas compatibles	Chino / Inglés
		UPH	1000 PCS/H (depende del tiempo del proceso eutéctico y del proceso del producto del cliente)
2. Precisión		Precisión de unión de chips X/Y	±10 μm (excluyendo errores de fotomáscara y materia prima)
		Precisión angular	±1°
		Tipo de cabezal de unión	Cabezal de unión de matrices lineal de alta precisión
3. Automatización		Carga/descarga automática	Sí
4. Sistema de visión		Resolución de la cámara	1280 × 1024 píxeles
		Funciones de inspección	Sistema de visión de alta inteligencia, admite inspección automática de forma, posición e inspección posterior a la unión.
5. Compatibilidad		Compatibilidad del sistema	Admite múltiples formatos de mapa
		Personalización	Alta apertura, personalizable según los diferentes requisitos del cliente.
6. Tipos de materiales		TO56, TO38, TO9, etc. (requiere cambio)
7. Dimensiones y peso		Tamaño del anillo de oblea	6 pulgadas (otros tamaños personalizables)
		Tamaño del troquel	6 mil × 6 mil ~ 100 mil × 100 mil
		Dimensiones del equipo (largo × ancho × alto)	1600 × 1245 × 1850 mm
		Peso del equipo	1600 kg (el peso final está sujeto al producto real)
8. Servicios públicos		Aire comprimido	5–6 kgf/cm²

Detalles del producto
