Máquina de unión eutéctica de alta velocidad para comunicación óptica

HY-OE3200 Eutectic Bonder está diseñado para la unión eutéctica de dispositivos de potencia, LED, componentes de comunicación óptica como LD, PD/TIA, etc., y admite una amplia gama de formatos de chips/dispositivos con colocación totalmente automática.En los campos de la comunicación óptica, los dispositivos de potencia y el encapsulado de LED, la precisión de la colocación y la eficiencia de la producción determinan directamente el rendimiento del dispositivo y los costes de fabricación.

Unión eutéctica de alta precisión para powdispositivos er, LEDs y componentes de comunicación óptica como COC/COS, LD, TIA, PD, etc.

Especificaciones técnicas

Artículo	Especificación
Nombre	Máquina de unión eutéctica de alta velocidad para comunicación óptica
Modelo	HY-OE3200
Precisión de colocación	Precisión de posicionamiento X/Y: ±1,5 μm a 3σ (matriz de calibración)
CPH (±1,5 μm)	500 (matriz estándar, tiempo de calentamiento = 7 s)
Tamaño del troquel	0,2–3 mm
Tipo de sustrato	Sustrato único, tamaño 0,5–20 mm
Fuerza de vínculo	10–1000 gf
Métodos de alimentación de troqueles con soporte	Paquete de gofres, paquete de gel, anillo expansor de oblea, bandeja

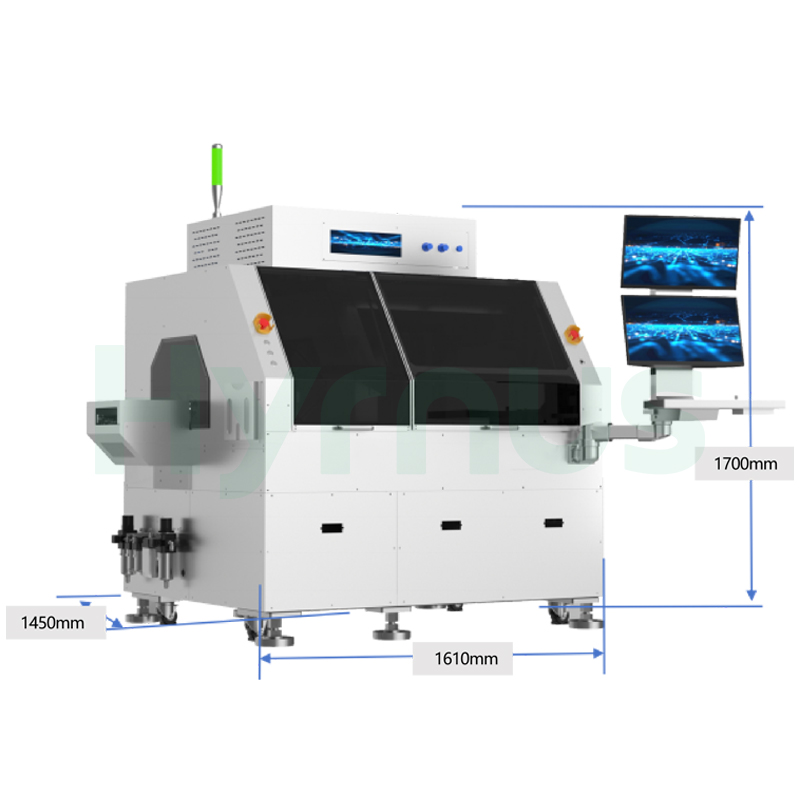

Dimensiones del equipo	2200 × 1450 × 1750 mm (incluido el módulo de carga/descarga)
Peso del equipo	2300 kg
Entorno operativo	23 ± 3 °C / 40 %–60 % HR

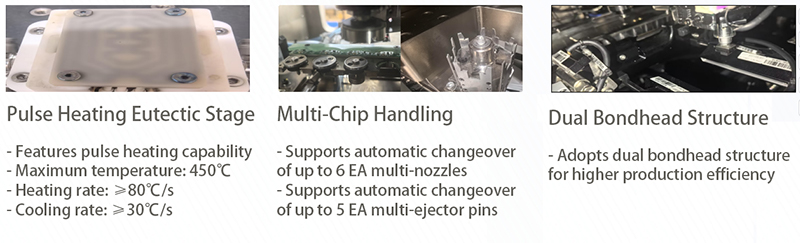

Detalles del producto
