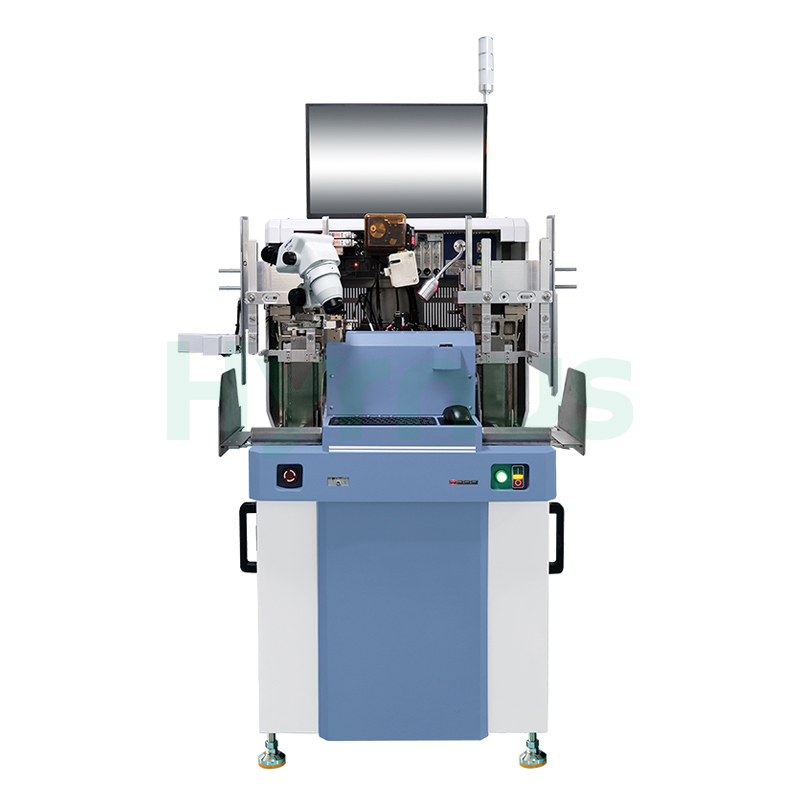

Máquina de unión de cables ultrasónica de alta precisión para dispositivos ópticos

Introducción del producto

El HY-WB500Soldadora de alambre ultrasónica de alta precisiónEs un sistema estándar de unión de cables planares para el empaquetado de semiconductores y componentes electrónicos. Admite rieles, fijaciones y cargadores personalizados según los diferentes productos del cliente, lo que proporciona una adaptación flexible a diversos requisitos de producción.

La máquina está equipada con un sistema óptico de autoenfoque programable, un transductor de doble frecuencia, un sistema de manipulación de materiales totalmente automático y una estructura de sujeción de alta rigidez. Su fiable sistema de control de movimiento y el diseño rígido de las guías de la mesa XY garantizan un posicionamiento preciso y una calidad de unión estable. Gracias a las funciones PR Look Ahead y EFO multicanal y multietapa, el sistema mejora la eficiencia de la unión y la consistencia del proceso.

Características

Especificaciones técnicas

No.	Parámetro	Especificación
1.	Portafolio de trabajo (personalizable)
2.	Trabajador Z Viajes	13 mm
3.	Temperatura del calentador	Temperatura ambiente ~ 300 °C
4.	Rango XY del soporte de trabajo	73 mm × 72,5 mm
5.	Sistema operativo	Windows
6.	Viajes para fortalecer los lazos familiares	60 mm × 70 mm
7.	Paso mínimo de la almohadilla de unión	45 μm
8.	Precisión de la unión	±3 μm a 3σ
9.	Diámetro del alambre	18 μm ~ 50 μm
10.	Longitud máxima del cable	7 mm
11.	Altura mínima del bucle	60 μm
12.	Precisión de la altura del bucle	±25,4 μm
13.	Columpio de alambre	±25 μm
14.	Control de bucle	Totalmente programable
15.	Trayectoria óptica	Zoom continuo de 2 a 4 / de 1,6 a 3,6, con enfoque automático programable.
16.	Velocidad de unión estándar	Tiempo de ciclo de cable de 45 ms
17.	Distancia de enfoque automático (Z)	4 mm
18.	Tolerancia del ángulo de la viruta	Rotación ±45°
19.	Tolerancia de posición del chip	X: ±190 μm, Y: ±140 μm
20.	Fuerza de enlace	0~360 g
21.	Potencia ultrasónica	0~2 W
22.	Requisitos de aire comprimido	0,35~1 MPa, conexión de aire Φ10
23.	Voltaje de entrada	CA 220V ± 10% (50 Hz)
24.	Consumo nominal de aire	150 L/min a 0,5 MPa
25.	Peso	Peso neto: 650 kg
26.	Modos de bucle	Bucle Q / Bucle S / Torsión BGA
27.	Dimensiones (Ancho × Profundidad × Alto)	1300 × 1000 × 1700 mm



Condiciones de uso

No	Artículo	Requisitos
1.	Temperatura ambiente (temperatura de la habitación)	15°C ~ 30°C
2.	Humedad relativa ambiental	30% ~ 60% (sin condensación)
3.	Vibración	Las vibraciones pueden afectar la precisión del equipo; manténgalo alejado de fuentes de vibración.
4.	Requisitos de energía	1. 220 V CA ± 10%
		2. Potencia ≥ 2000 W
		3. Frecuencia: 50 Hz ± 1 Hz
5.	Toma de tierra	Debe estar correctamente conectado a tierra. Siga las normas locales sobre especificaciones de conexión a tierra.
6.	Otros	- Asegúrese de que la fuente de alimentación esté ubicada cerca de la máquina.
		- Tras la instalación en obra, se requiere una nivelación de precisión con un instrumento de nivelación.
		- No utilice la máquina en áreas con ruido intenso, vibraciones, altas temperaturas o contaminación por aceite.
		- Evite instalar la máquina cerca de ventiladores de refrigeración, puertos de ventilación o fuentes de contaminación por aceite.
7.	Voltaje	220V ± 10%
8.	Frecuencia	50/60 Hz
9.	Toma de tierra	Debe estar conectado a tierra
10.	Fuerza	≥2000W
11.	Especificación de interfaz	10 A, monofásico de 3 hilos
