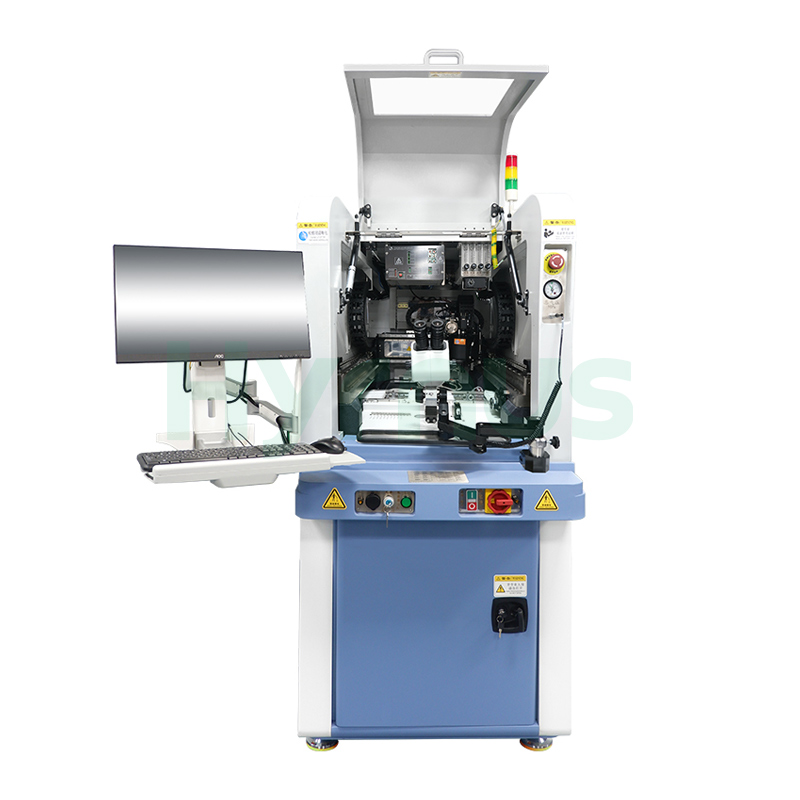

La HY-WB800 totalmente automática Soldadora de alambre de acceso profundo Está diseñado para la interconexión interna de chips en encapsulados electrónicos avanzados. Se utiliza ampliamente en circuitos híbridos, MCM, MEMS, RF, microondas, módulos optoelectrónicos y automotrices. Ofrece unión en tiempo real y monitorización ultrasónica, control preciso del bucle, sistema EFO y alimentación de cable de alta estabilidad para aplicaciones de alta gama confiables.
Marca :
HYRNUSNúmero de artículo :
HY-WB800Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaEquipo de unión de cables MEMS de acceso profundo BBOS
Introducción del producto
La HY-WB800 totalmente automáticaSoldadora de alambre de acceso profundo Es adecuado para el proceso de interconexión interna de pines de chips en la producción de componentes electrónicos especiales y es uno de los equipos clave en el empaquetado de componentes electrónicos. Se utiliza principalmente en circuitos híbridos, módulos COB, MCM, dispositivos MEMS, dispositivos/módulos de RF, dispositivos optoelectrónicos, dispositivos de microondas, dispositivos militares, dispositivos optoelectrónicos de alta gama, módulos electrónicos para automóviles y otros componentes electrónicos.
Características
| No. | Característica |
| 1 | Inspección de juntas de soldadura BMS (calidad de unión) en tiempo real |
| 2 | Monitorización de energía ultrasónica en tiempo real, que proporciona control de retroalimentación de la energía de soldadura. |
| 3 | Control de arco de longitud y altura fijas |
| 4 | Mecanismo de control del cable de cola del motor piezoeléctrico, que garantiza la consistencia del cable de cola. |
| 5 | Compatibilidad con capilares de 16 mm y 19 mm. |
| 6 | Herramienta auxiliar de imagen de alta definición para el mantenimiento del cabezal de unión |
| 7 | Capaz de realizar la función de contacto con el extremo del cable (contacto con el perno) sin necesidad de cables adicionales. |
| 8 | Equipado con unidad electrónica de apagado de llama (EFO) de alto voltaje negativo. |
| 9 | Admite alimentación activa de alambre con abrazadera de alambre |
Especificaciones técnicas
| No. | Parámetro | Especificación |
| 1. | Precisión de la unión | ±3 μm a 3σ |
| 2. | Fuerza de enlace | 0~220 g |
| 3. | Área de unión | X: 305 mm, Y: 457 mm |
| 4. | Longitud capilar | 16 mm, 19 mm |
| 5. | Gama de viajes Z | 40 mm |
| 6. | Tipos de cables | Hilo de oro (18~75 μm) |
| 7. | Rango de rotación P | 0~180° |
| 8. | Velocidad de unión | ≥ 4 cables/s |
| 9. | Control de bucle | Totalmente programable |
| 10. | Tamaño de la bobina | 2 pulgadas |
| 11. | Rango ultrasónico | Precisión de control de 0 a 4 W, capacidad de aplicación flexible escalonada. |
| 12. | Rango de temperatura del soporte de trabajo | Temperatura ambiente ~ 250 °C |
| 13. | Rango de profundidad de la cavidad | Máx. 12 mm |
| 14. | Sistema operativo | Windows 10 |
Condiciones de uso
| No | Artículo | Requisitos |
| 1. | Superficie ocupada (Ancho × Profundidad × Alto) | ≤1000 × 1500 × 1700 mm (sin incluir el espacio del monitor) |
| 2. | Peso del equipo | Aprox. 1200 kg |
| 3. | Temperatura ambiente | Temperatura ambiente normal (20 °C ~ 26 °C); el funcionamiento a altas temperaturas afectará la vida útil del equipo. |
| 4. | Requisitos de aire comprimido | 0,4~0,8 MPa, caudal >150 L/min (tratamiento en seco, eliminación de polvo, separación de aceite y agua) |
| Contenido de aceite residual: 0,01 ppm; Filtración: partículas >0,01 μm; Temperatura de punto de rocío bajo: -20 °C | ||
| 5. | Humedad ambiental | ≤60% de humedad relativa |
| 6. | Vibración ambiental | Las vibraciones pueden afectar la precisión del equipo; manténgalo alejado de fuentes de vibración. |
| 7. | Toma de tierra | Debe estar correctamente conectado a tierra. Siga las normas locales sobre especificaciones de conexión a tierra. |
| 8. | Otros | - Asegúrese de que la fuente de alimentación esté ubicada cerca de la máquina. |
| - Tras la instalación en obra, se requiere una nivelación de precisión con un instrumento de nivelación. | ||
| - No utilice la máquina en áreas con ruido intenso, vibraciones, altas temperaturas o contaminación por aceite. | ||
| - Evite instalar la máquina cerca de ventiladores de refrigeración, puertos de ventilación o fuentes de contaminación por aceite. | ||
| 9. | Voltaje | 220V ± 10% |
| 10. | Frecuencia | 50/60 Hz |
| 11. | Toma de tierra | Debe estar conectado a tierra |
| 12. | Fuerza | ≤ 500 W |
| 13. | Especificación de interfaz | 5A, monofásico de 3 hilos |
