Marca :
HYRNUSNúmero de artículo :
HY-WB900Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :

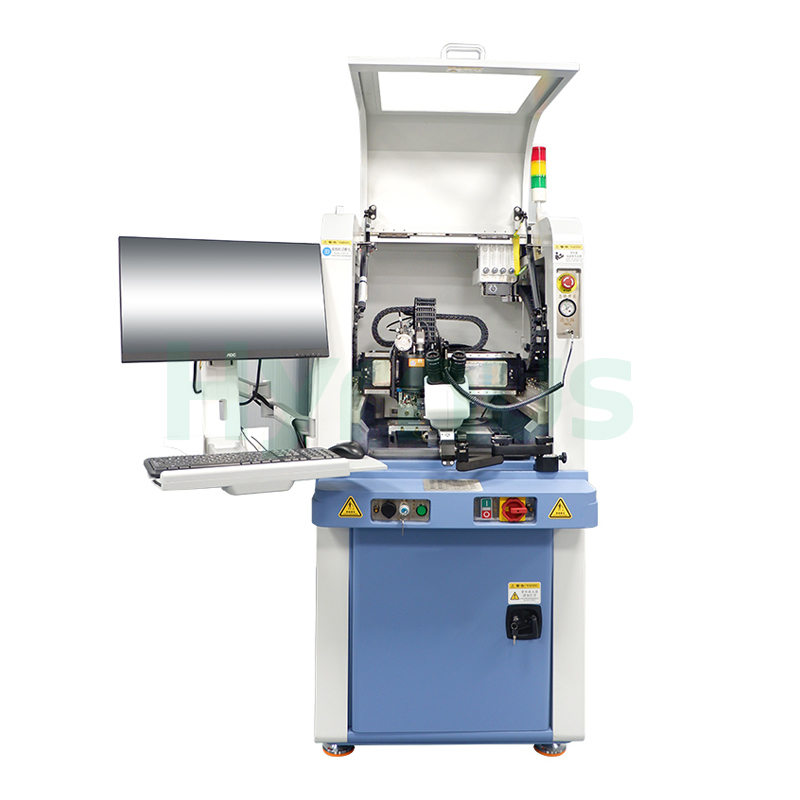

ChinaMáquina de unión de alambre de cuña de acceso profundo totalmente automática para aluminio
Introducción del producto
Acceso profundo HY-WB900Soldadora de alambre en cuña Es adecuado para el proceso de interconexión interna de pines de chips en la producción de componentes electrónicos especiales y es una de las piezas clave del equipo en el empaquetado de componentes electrónicos. Se utiliza principalmente en circuitos híbridos, COB mMódulos, MCM, dispositivos MEMS, dispositivos/módulos de RF, dispositivos optoelectrónicos, dispositivos de microondas, dispositivos militares, dispositivos optoelectrónicos de alta gama, módulos electrónicos para automóviles y otros componentes electrónicos.
Características
| No. | Característica |
| 1 | Monitorización automática en tiempo real de la deformación de la unión, que proporciona un control de retroalimentación directa del estado de la soldadura. |
| 2 | Monitorización de energía ultrasónica en tiempo real, que proporciona control de retroalimentación de la energía de soldadura. |
| 3 | Capacidad de control de bucle de longitud y altura constantes |
| 4 | Mecanismo de control del cable de cola del motor piezoeléctrico, que garantiza la consistencia del cable de cola. |
| 5 | Compatibilidad con capilares de 19 mm y 25 mm. |
| 6 | Herramienta auxiliar de imagen de alta definición para el mantenimiento del cabezal de unión |
Especificaciones técnicas
| No. | Parámetro | Especificación |
| 1. | Precisión de la unión | ±3 μm a 3σ |
| 2. | Fuerza de enlace | 0~220 g |
| 3. | Área de unión | X: 305 mm, Y: 457 mm |
| 4. | Longitud capilar | 19 mm, 25 mm |
| 5. | Gama de viajes Z | 40 mm |
| 6. | Tipos de cables | Hilo de oro (18~75 μm), hilo de aluminio (18~75 μm) |
| 7. | Rango de rotación P | ±220° |
| 8. | Velocidad de unión | ≥ 4 cables/s |
| 9. | Control de bucle | Totalmente programable |
| 10. | Tamaño de la bobina | 2 pulgadas |
| 11. | Rango ultrasónico | Precisión de control de 0 a 4 W, capacidad de aplicación flexible escalonada. |
| 12. | Rango de temperatura del soporte de trabajo | Temperatura ambiente ~ 250 °C |
| 13. | Rango de profundidad de la cavidad | Máx. 16 mm |
| 14. | Sistema operativo | Windows 10 |
Condiciones de uso
| No | Artículo | Requisitos |
| 1. | Superficie ocupada (Ancho × Profundidad × Alto) | ≤1000 × 1500 × 1700 mm (sin incluir el espacio del monitor) |
| 2. | Peso del equipo | Aprox. 1200 kg |
| 3. | Temperatura ambiente | Temperatura ambiente normal (20 °C ~ 26 °C); el funcionamiento a altas temperaturas afectará la vida útil del equipo. |
| 4. | Requisitos de aire comprimido | 0,4~0,8 MPa, caudal >150 L/min (tratamiento en seco, eliminación de polvo, separación de aceite y agua) |
| Contenido de aceite residual: 0,01 ppm; Filtración: partículas >0,01 μm; Temperatura de punto de rocío bajo: -20 °C | ||
| 5. | Humedad ambiental | ≤60% de humedad relativa |
| 6. | Vibración ambiental | Las vibraciones pueden afectar la precisión del equipo; manténgalo alejado de fuentes de vibración. |
| 7. | Toma de tierra | Debe estar correctamente conectado a tierra. Siga las normas locales sobre especificaciones de conexión a tierra. |
| 8. | Otros | - Asegúrese de que la fuente de alimentación esté ubicada cerca de la máquina. |
| - Tras la instalación en obra, se requiere una nivelación de precisión con un instrumento de nivelación. | ||
| - No utilice la máquina en áreas con ruido intenso, vibraciones, altas temperaturas o contaminación por aceite. | ||
| - Evite instalar la máquina cerca de ventiladores de refrigeración, puertos de ventilación o fuentes de contaminación por aceite. | ||
| 9. | Voltaje | 220V ± 10% |
| 10. | Frecuencia | 50/60 Hz |
| 11. | Toma de tierra | Debe estar conectado a tierra |
| 12. | Fuerza | ≤ 500 W |
| 13. | Especificación de interfaz | 5A, monofásico de 3 hilos |
Detalles del producto
