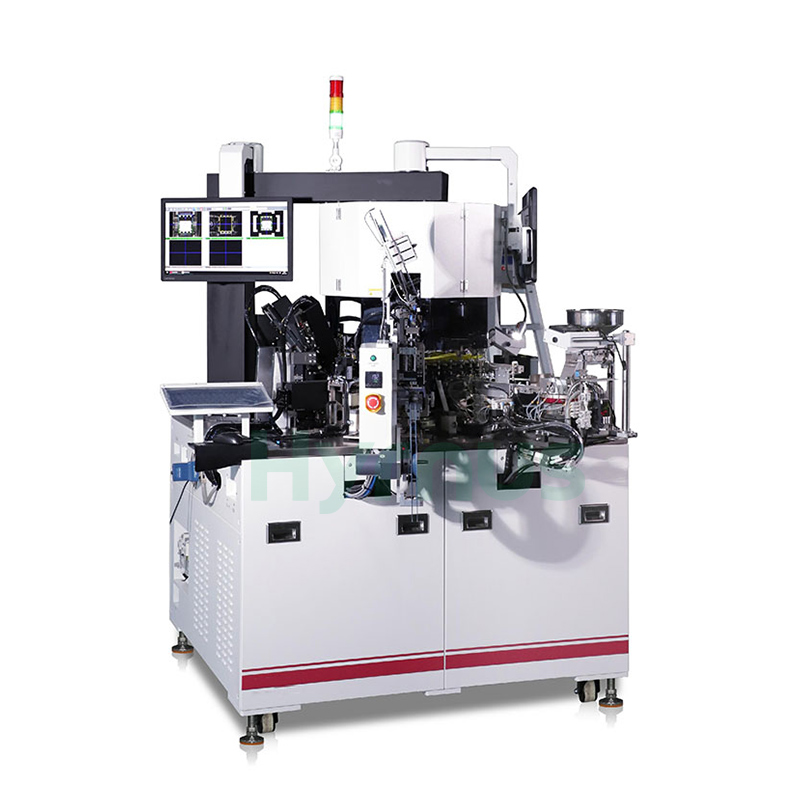

HY-TS936L Manipulador de prueba de torreta Se utiliza para las pruebas, la inspección visual y el encintado de componentes en serie sensibles a la luz.
Marca :
HYRNUSNúmero de artículo :
HY-TS936LPedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaManipulador de prueba de torreta para componentes de la serie de semiconductores fotosensibles
Descripción general del producto
HY-TS936LManipulador de prueba de torreta Se utiliza para la prueba, inspección visual y sellado de componentes fotosensibles. Emplea tecnología rotativa de accionamiento directo (DDR) de alta precisión para garantizar un rendimiento constante y una alta producción de unidades por hora (UPH). La máquina integra tres tipos de pruebas: fuente de luz, vacío de aire y tarjeta gris, lo que permite ofrecer productos de alta calidad a los clientes.
ProductoVentaja
| No. | Descripción de la ventaja |
| 1 | Permite realizar pruebas simultáneas en hasta 9 estaciones, lo que aumenta la productividad por hora de la máquina para productos con largos tiempos de prueba. |
| 2 | Las boquillas de succión cuentan con funciones de protección y corrección automática de altura. |
| 3 | Alimentación automática (con dispositivo de disco vibratorio): El disco vibratorio alimenta los materiales de forma rápida y estable. |
| 4 | Plataforma giratoria principal: la torreta principal está equipada con 36 cabezales de recogida accionados por motores independientes, que pueden enviar con precisión el producto al centro de cada estación mediante la adsorción del cabezal de recogida. |
| 5 | Dispositivo de alineación/rotación: Posiciona y rota los productos con precisión, con un error de posicionamiento de 0,005 mm y una precisión direccional de 0,1 grados. |
| 6 | Mecanismo del disco de marcado: el disco de marcado puede realizar el marcado láser, la recolección de polvo y la inspección visual del marcado, lo que aumenta significativamente la velocidad de marcado. |
| 7 | Componente de precintado: además del precintado automático simple, también dispone de una función de reposición automática. |
| 8 | Función de inspección de imágenes posterior al sellado (opcional). |
Parámetros técnicos
| Parámetro | Especificación |
| Componentes adecuados | Componente de la serie PV |
| UPH | Máximo 6K (tiempo de prueba inferior a 2 s) |

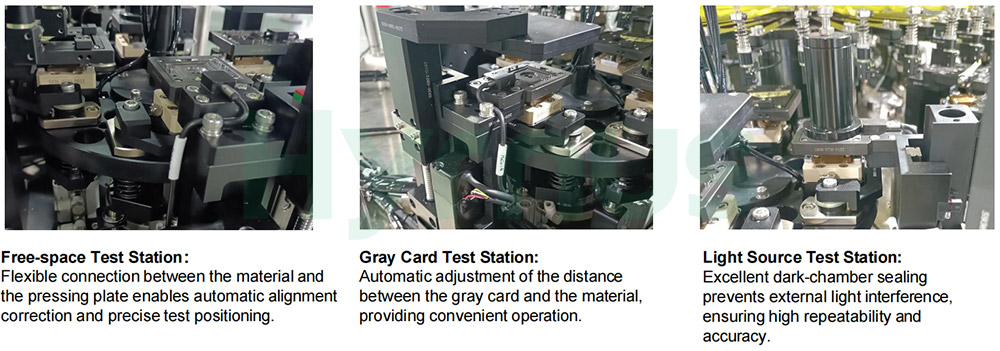

| Estación de pruebas | Admite hasta 9 sitios de prueba (incluidas pruebas con fuente de luz, pruebas con tarjeta gris y pruebas en espacio libre). |
| Tipo de contacto | Pin Pogo |
| Clasificación | 4+4+1 |
| Cargando | Bol en / Tubo en |
| Descarga | Cinta fuera |
| Modo de pulsación | Servomotor + leva / Motor lineal importado / Motor lineal nacional |
| Precisión del control de fuerza | El control de fuerza puede alcanzar ±10% (≥10N) / ±5% (2-10N, admite calibración adaptativa). |
| Estabilidad | MTBA>60 min, MTTA<3 min, MTBF > 168 h |
| Presión | 0,4-0,7 MPa, vacío >65 kPa |
| Fuente de alimentación | AC220V 50/60Hz |
| Parámetros de marcado | Fabricante láser de 10 W:HYCW10Y-S altura mínima de letra: 0,3 mm, ancho de línea: 0,045 mm-0,06 mm;HYCW10Y-H altura mínima de letra: 0,2 mm, ancho de línea: 0,02 mm-0,03 mm |
| Parámetros de la imagen | Cámara y resolución: cámara CCD de 1,6 megapíxeles, resolución H1280*V1080 píxeles; precisión: ≤0,013 mm/píxel; tiempo de ciclo: <35 ms |
| Programa de autobuses | Alta precisión, velocidad y acceso abierto a todos los parámetros de configuración del servomotor para facilitar la depuración del equipo y la monitorización de los registros de datos brutos de MTBA. Los registros de funcionamiento del equipo, los códigos de alarma y la información se almacenan permanentemente para su posterior recuperación. |
| Dimensiones | 1600*1600*1900 (mm) |
| estaciones de trabajo | 36 |
| Componentes importantes | RDA importada |
Estructura del producto y principio de funcionamiento
Con un total de entre 18 y 24 estaciones de módulos, cualquier configuración puede modificarse según las necesidades del mercado. HY Características de la máquina clasificadora de pruebas automática de alta velocidad:
| No. | Artículo | Descripción |
| 1 | UPH de hasta 45.000 a 50.000 por hora | 1.Se adopta el diseño de la torreta |
| 2.Utilizando el sistema PLC + PC de Keens | ||
| 3. El sistema de servomotor se utiliza ampliamente. | ||
| 4.Equipado con el sistema óptico líder en la industria. | ||
| 2 | Alta flexibilidad | 1.Admite diversos sistemas de alimentación. |
| 2.Equipado con un sistema modular para facilitar la depuración y el mantenimiento. | ||
| 3.Equipado con pantallas duales que cubren toda la máquina en 360 grados para facilitar la depuración y el mantenimiento. | ||
| 3 | Interfaz de usuario icónica multilingüe | Sistema operativo Win7 |
| 4 | Diseño | Diseños estandarizados |
Flujo de trabajo
Diagrama de principio de funcionamiento: Componentes desde la alimentación de la placa vibratoria hasta la finalización de todo el ciclo del proceso, principio de funcionamiento de la máquina motor DDR para la rotación de la boquilla de succión acción accionada 50 ms por ciclo, PLC control servomotores, válvulas solenoides, cilindros, inductores para completar una serie de estaciones de trabajo con la finalización de los componentes asociados con la acción de detección. La siguiente figura:
Potentes funciones de software
Gracias a la tecnología IoT, hemos desarrollado soluciones de software líderes en el sector que integran grandes cantidades de datos ambientales y de procesos in situ en una plataforma unificada. Mediante modelos algorítmicos innovadores, nuestro sistema optimiza la eficiencia de la producción, el control de calidad y el mantenimiento predictivo de los equipos. Estos modelos se prueban y validan en condiciones reales para mejorar eficazmente el rendimiento y minimizar el tiempo de inactividad y las pérdidas por defectos.
Proceso de control de calidad
Detalles del producto
